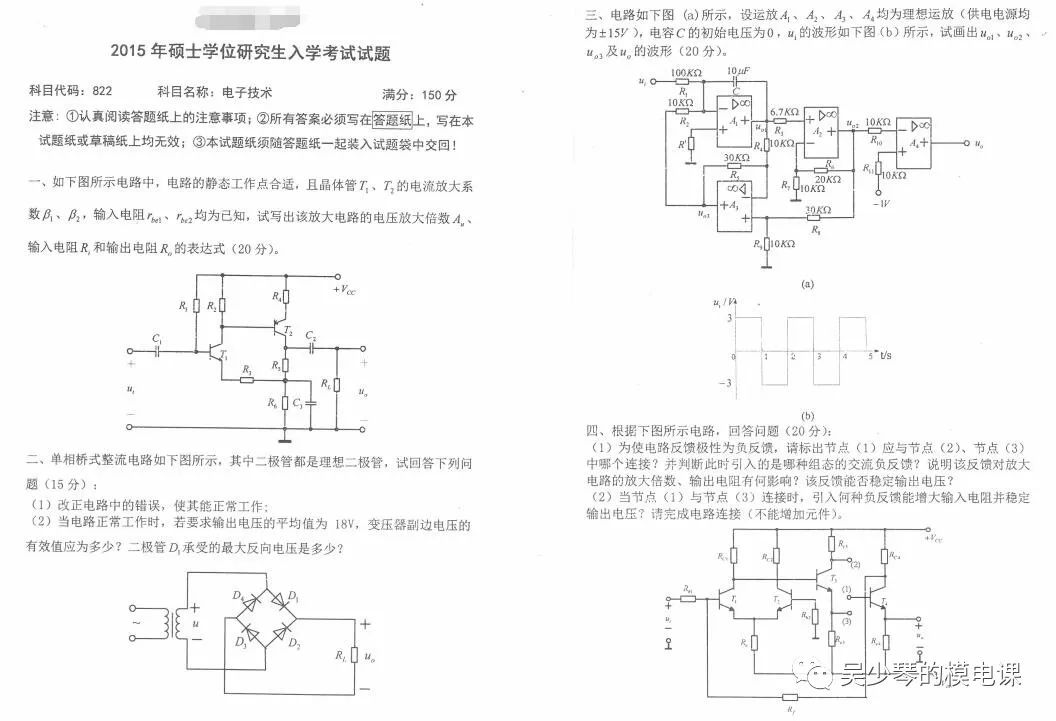

最近后台发现有不少考研党在打卡之前的重难点推文，突然意识到距离今年的考研已经不到一个月了。 咱们学校有不少专业考研初试的专业课是需要考模电的，相关的考试科目代码是：822和823。在学校的研招网中有发布2015-2018年的初试试题，只是没有答案。 为了给考研党们一点小小的帮助和支持，打算在随后几期里将研招网上往年试题进行解析，并将相关知识点关联到之前相应的重难点推文的中，以便大家更有效地进行最后的总复习(❁´◡`❁) 支持的童靴记得在留言区里告诉小电哦~~~ 第一期我们讲解2015年科目代码822的模电部分试题。

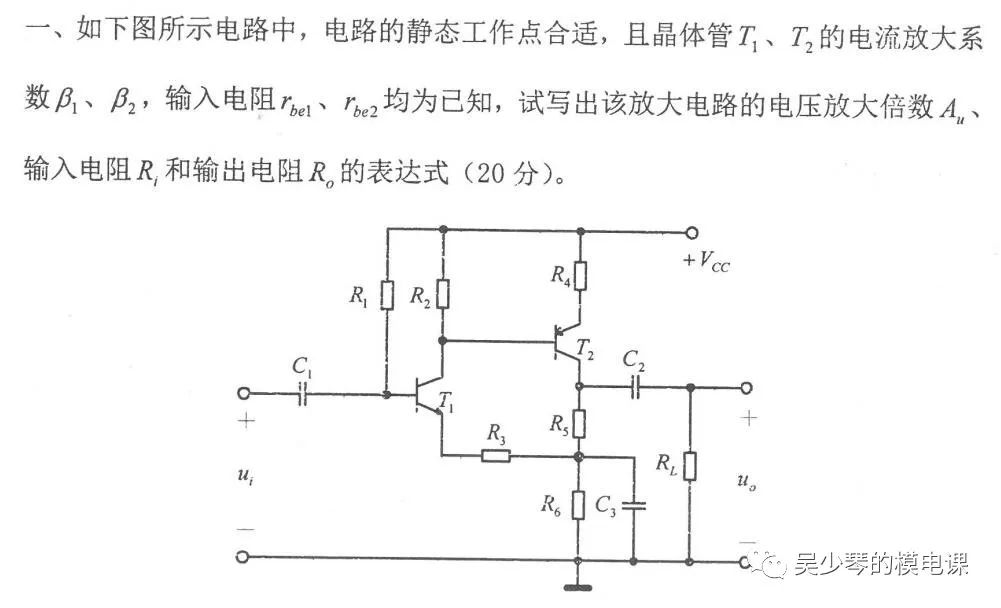

模电部分只有四道大题。 第一题 题目
解析 这是考察分析多级放大电路动态参数的题目，首先应先读懂各级电路属于哪种基本电路，并画出交流等效电路。由于图中电容C3在交流分析时看成短路，看下面的交流通路，发现第一级是个共射放大电路，而第二级其实也是共射放大器，只是是由PNP管构成，但这道题只是进行动态分析，PNP管的小信号等效电路和NPN管是一样的，因此这道题目难度应该只有两颗星，属于课后作业的难度(*^▽^*)~~

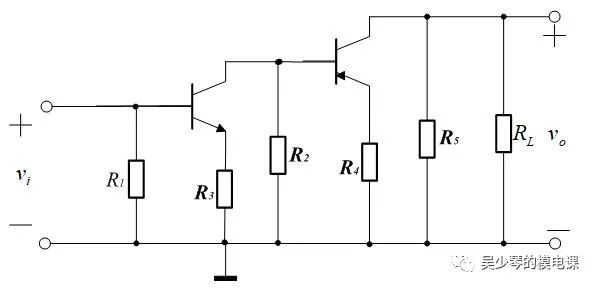

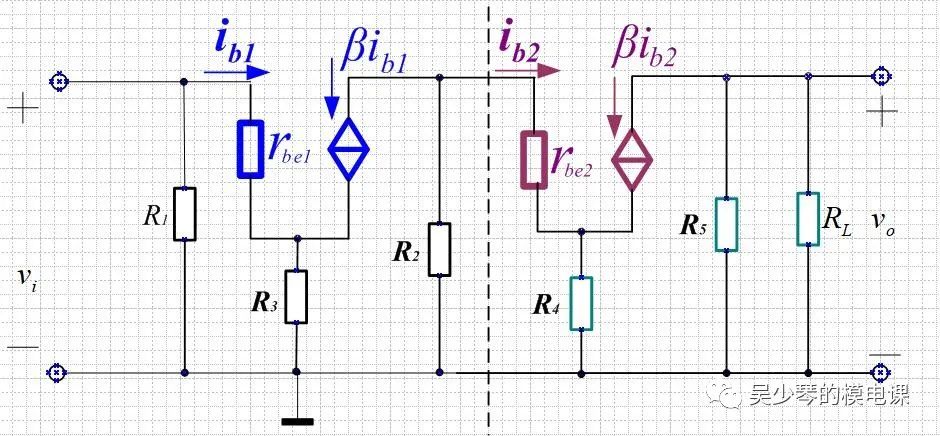

答 案 解：小信号等效电路如下图所示：
第二级的输入电阻：
将第二级的输入电阻作为第一级的负载，得到第一级的增益为：
第二级增益单独求解：
总的电压增益为两增益的乘积：
输入电阻就是第一级的输入电阻：
输出电阻是最后一级的输出电阻：

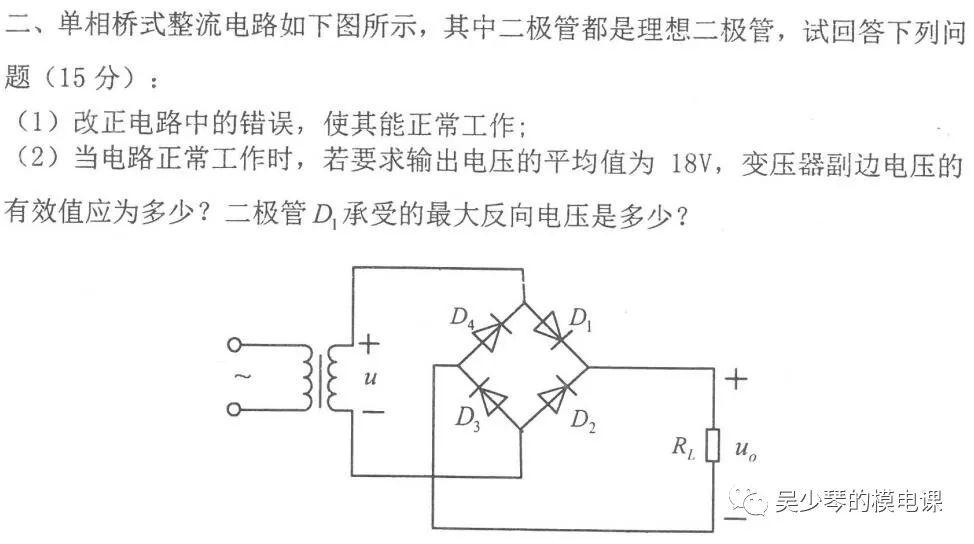

第二题

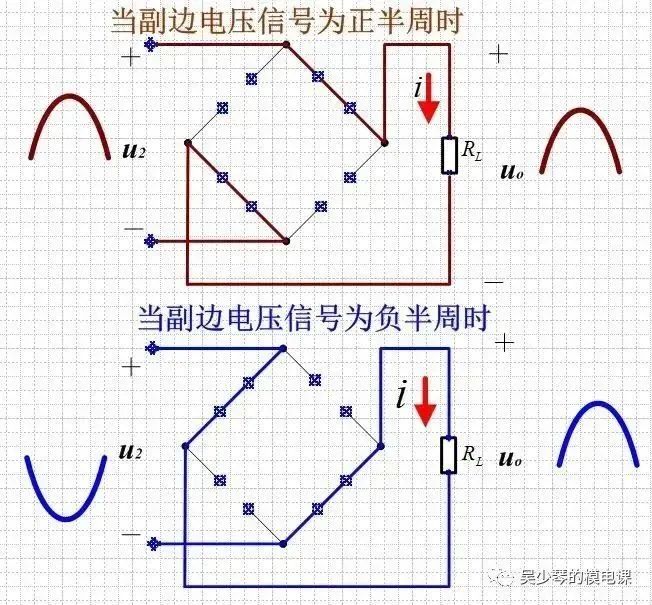

解析 这是一道直流稳压电源的题目，重点是考察桥式整流电路的原理和简单参数计算，这道题属于基础题，它的难度是就在于有些同学以为不大可能会考这部分知识，所以没有复习到。 单相桥式整流电路是由四个二极管组成，其构成原理是保证在变压器副边电压的整个周期内，负载上的电压和电流方向始终不变。 我们希望的情况是这样的：
但实际提供的电路中D3和D4却无法实现如上的设计。所以二极管D3D4的方向需要调整。 桥式整流电路的参数计算以及更多的稳压电源相关的知识点和例题，可以点击下面的蓝字链接到原来的重难点推送哦： 直流稳压电源部分重难点 答案 （1）正确的电路如下：
（2）桥式整流的输出电压平均值为：
因此副边电压的有效值为20V 二极管承受的最大反向电压为：
第二题 题目
解析 这是一道直流稳压电源的题目，重点是考察桥式整流电路的原理和简单参数计算，这道题属于基础题，它的难度是就在于有些同学以为不大可能会考这部分知识，所以没有复习到。 单相桥式整流电路是由四个二极管组成，其构成原理是保证在变压器副边电压的整个周期内，负载上的电压和电流方向始终不变。 我们希望的情况是这样的：
但实际提供的电路中D3和D4却无法实现如上的设计。所以二极管D3D4的方向需要调整。 答案 （1）正确的电路如下：
（2）桥式整流的输出电压平均值为：
因此副边电压的有效值为20V 二极管承受的最大反向电压为：

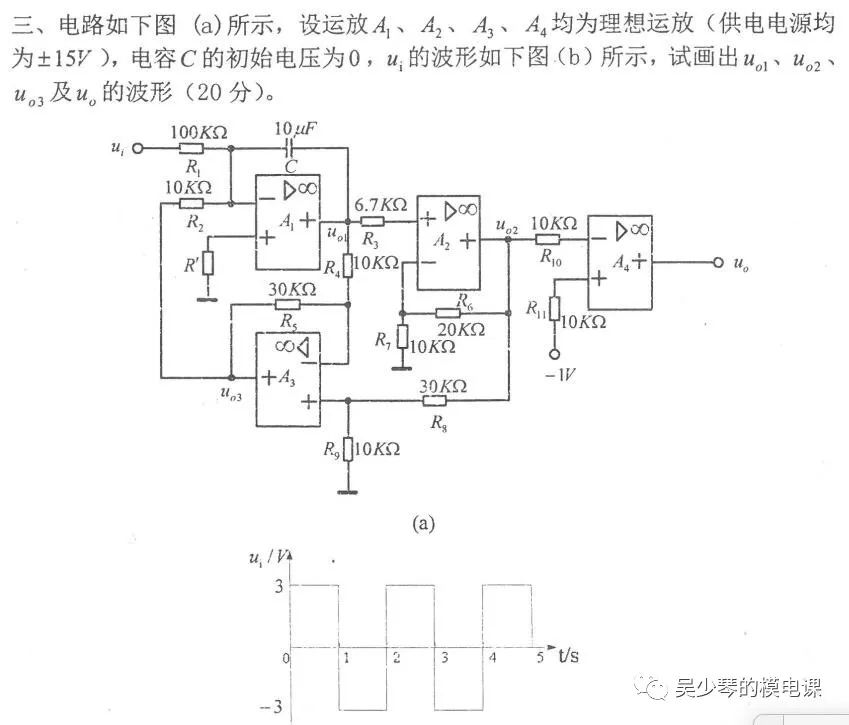

第三题 题目

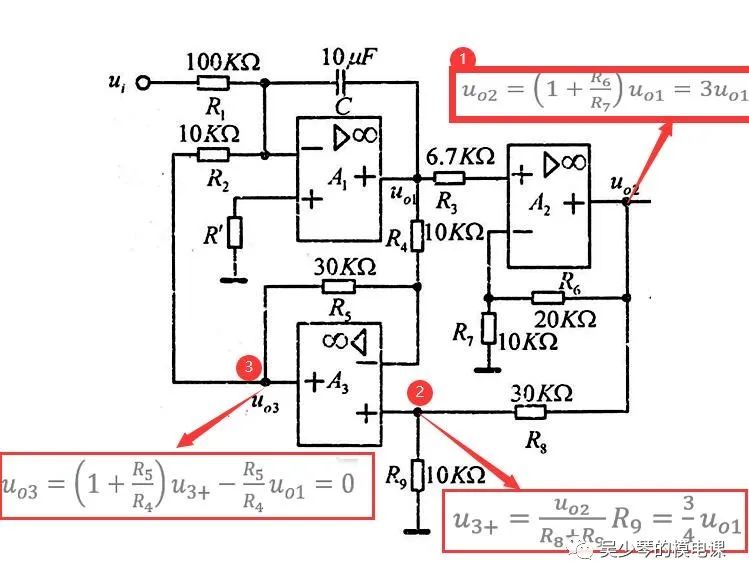

解析 这题是考查运算放大器在线性区和非线性区的求解方法，并根据表达式绘制波形。首先先得分析这里的四个运算放大器哪些是工作在线性区，哪些是工作在非线性区。因此得看运放是否引反馈，以及是否引的是负反馈。 可以看出运放A1、A2、A3均是引入负反馈，因此可以使用“虚短”和“虚断”来计算，A4是开环，那就是处于非线性区，构成的是单门限电压比较器。 先分析线性部分，按照下图的分析顺序：

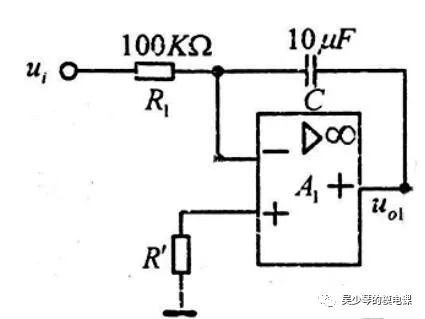

这样A1构成的积分电路就简化为最基本的积分电路：
于是这道题就演变为分析uo1的波形了。输入是方波，那积分输出就是三角波喽。而其他也就迎刃而解了 非线性部分，根据下面这个原则就可以了

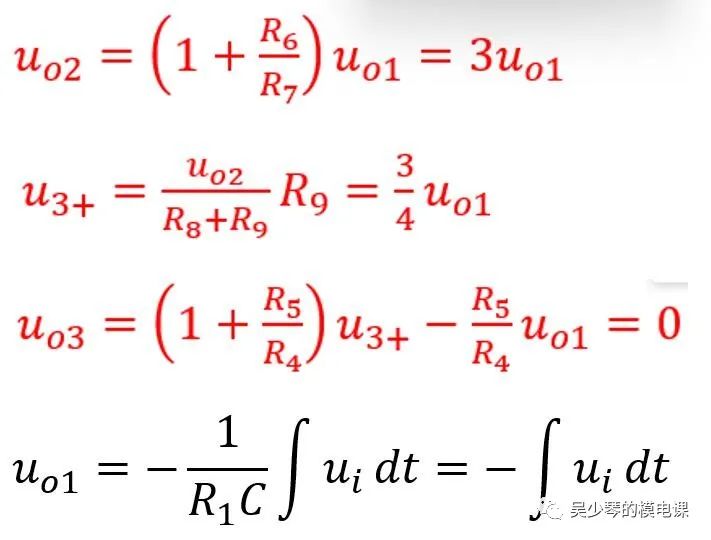

如果输出没有限幅的稳压管，高电平就是正电源电压，低电平就是负电源电压。 答案 解：对于线性部分：

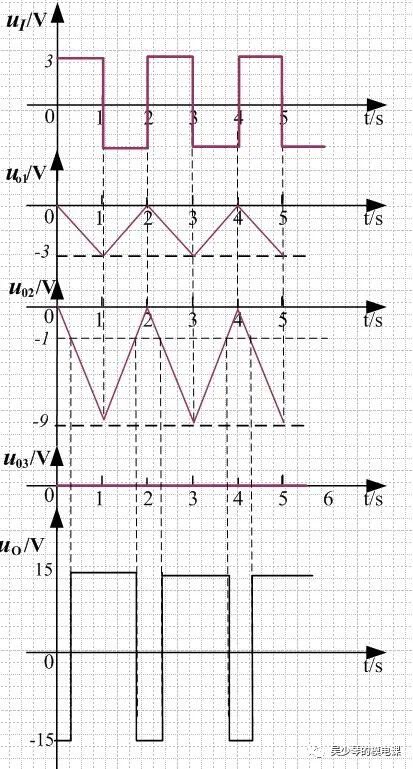

对于非线性部分： 当uo2>-1V，uo=-15V 当uo2<-1V，uo=15V 于是各输出波形如下：

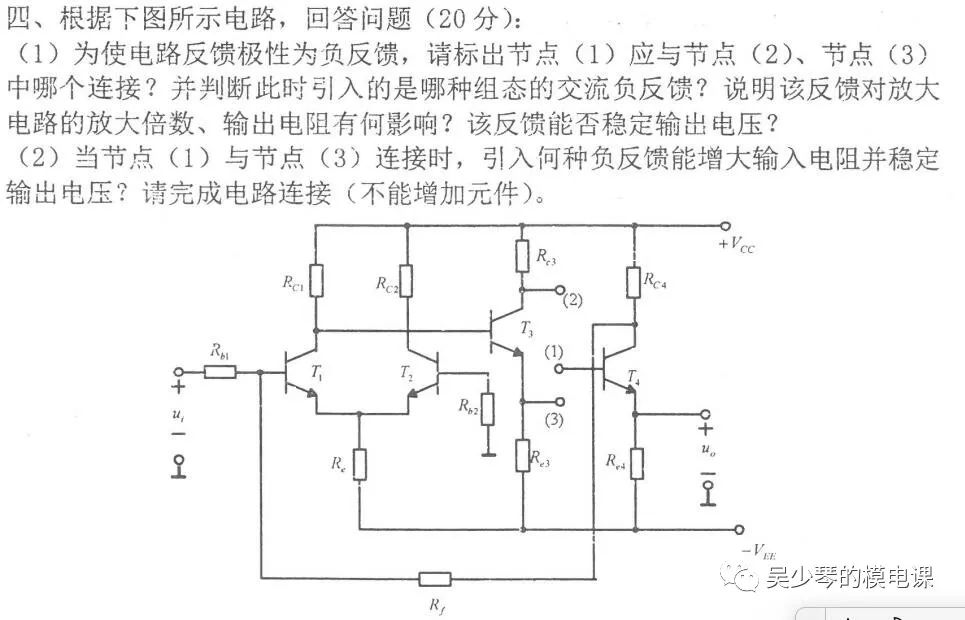

第四题 题目

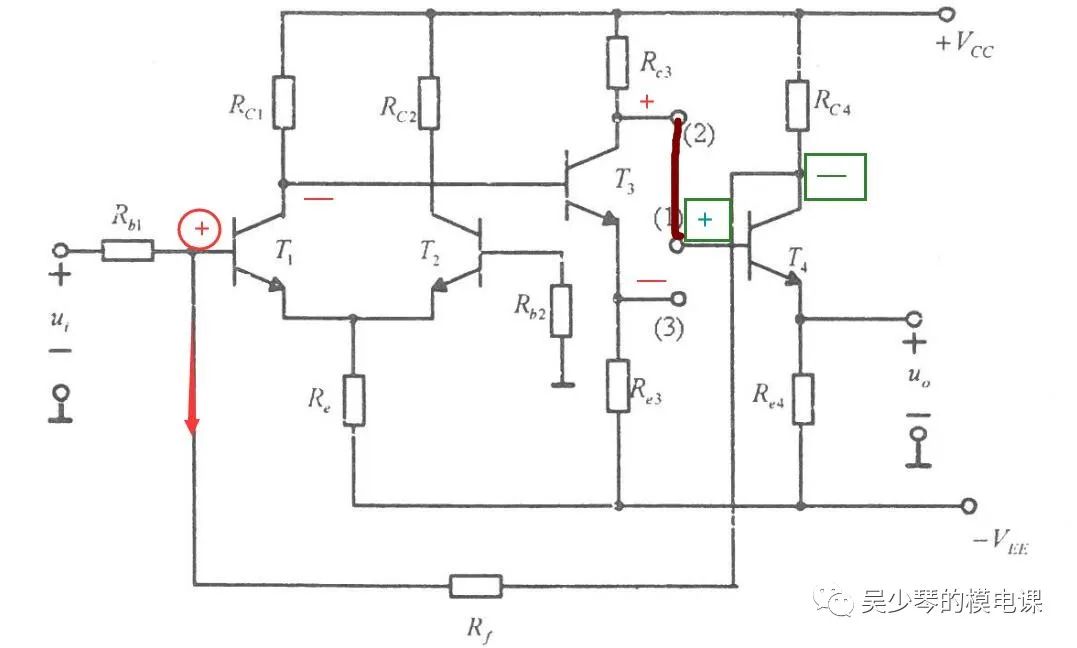

解析 这题是考查负反馈类型的判断、负反馈对电路性能影响，以及如何给放大器引入合适的负反馈。 负反馈一直是考研卷子的常客，不管是初试还是复试，几乎从未缺席。 这道题从反馈连接的输入端看是并联反馈，输出端看是电流反馈，但最后一级的(1)端口是连接(2)还是(3），主要是看怎么连接能构成负反馈。所以判断反馈和引入反馈的难点都是正负反馈的确定。 答案 （1）要连接成一个负反馈，节点（1）得和节点（2）相连，瞬时极性标注如下

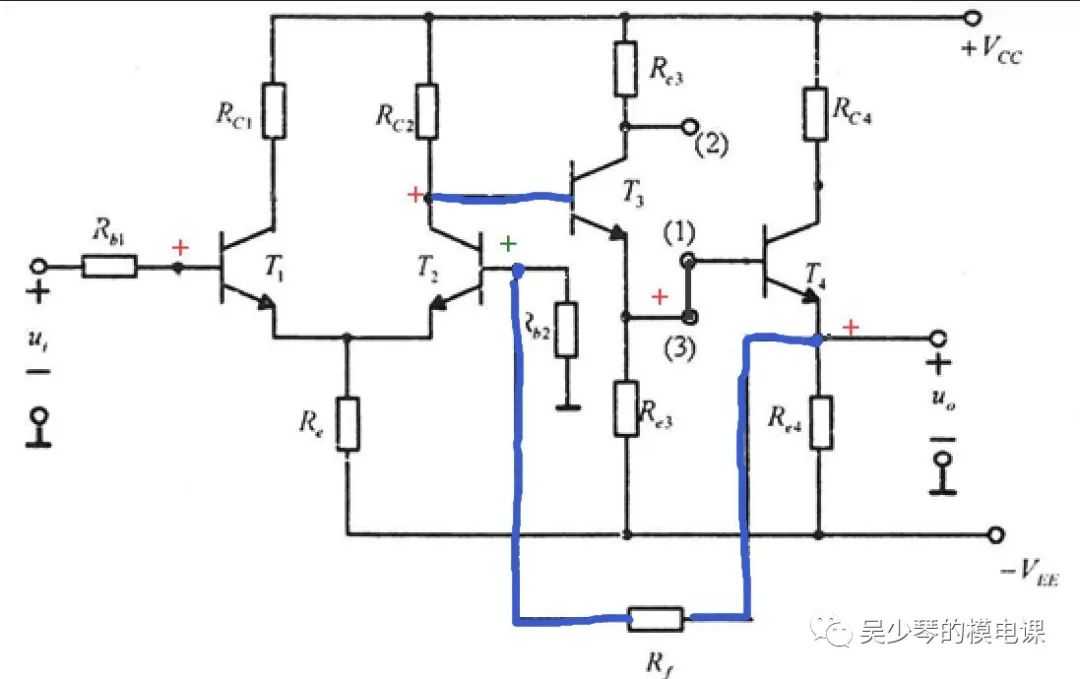

很明显这是一个电流并联的交流负反馈，因此会减低电流的电流增益，并增大输出电阻。 （2）若要求稳定输出电压，那需要引入电压负反馈，若需要增大输入电阻，则需要引入串联负反馈，因此需要引入电压串联负反馈，具体链接如下图：
这份考研卷总体难度不大，跟期末考试题差不多，这篇推文也是为了试探一下，看大家的反应，如果觉得有必要，那后面还会陆续更新的，记得在留言区告知(❁´◡`❁)，当然如果大家有其他学校的考研卷，也欢迎发到邮箱里哦ฅʕ•̫͡•ʔฅ 审核编辑：汤梓红 (责任编辑：admin) |
