同相放大电路设计

同相放大电路：输出信号与输入信号的相位相同并且电压或电流值成一定比例。

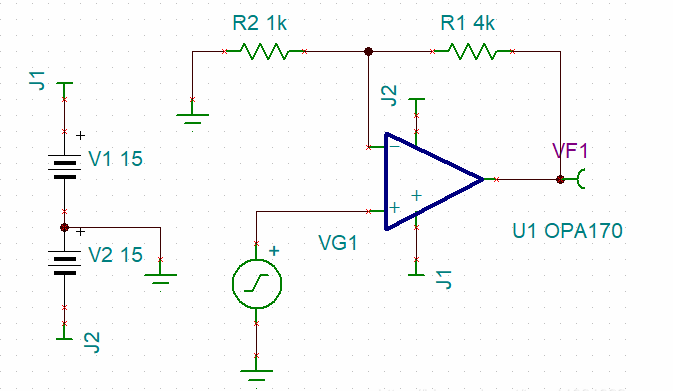

如下图就是一个简单的同相放大电路

设计同相放大电路，同样的需要先清除需求，然后定量的分析，最终通过计算所得的数据来进行搭建电路。

例如：

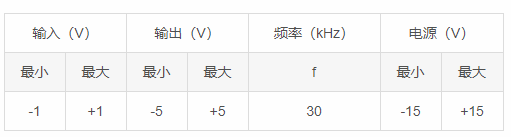

设计目标：

1.该电路的传递函数为

2.计算设计的增益,确定电阻值

则可计算出

3.计算最大程度地降低转换导致的失真所需的最小压摆率。

SR=2×π×f×Vp=2×π×30k×1=0.188V/μs

OPA170的压摆率为0.4V/μs，因此满足设计。

4.计算带宽

满足设计所需。

仿真结果：

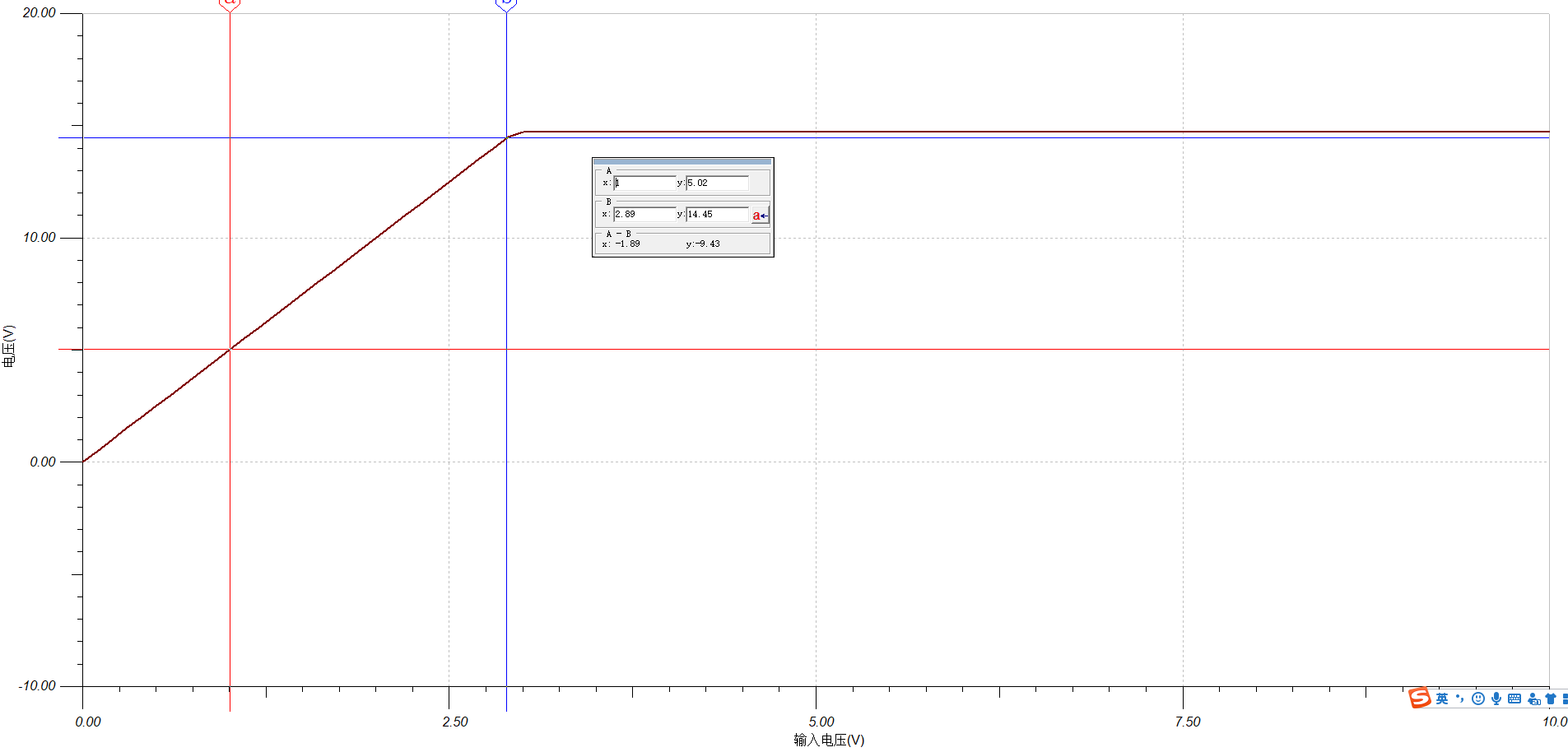

直流仿真结果：

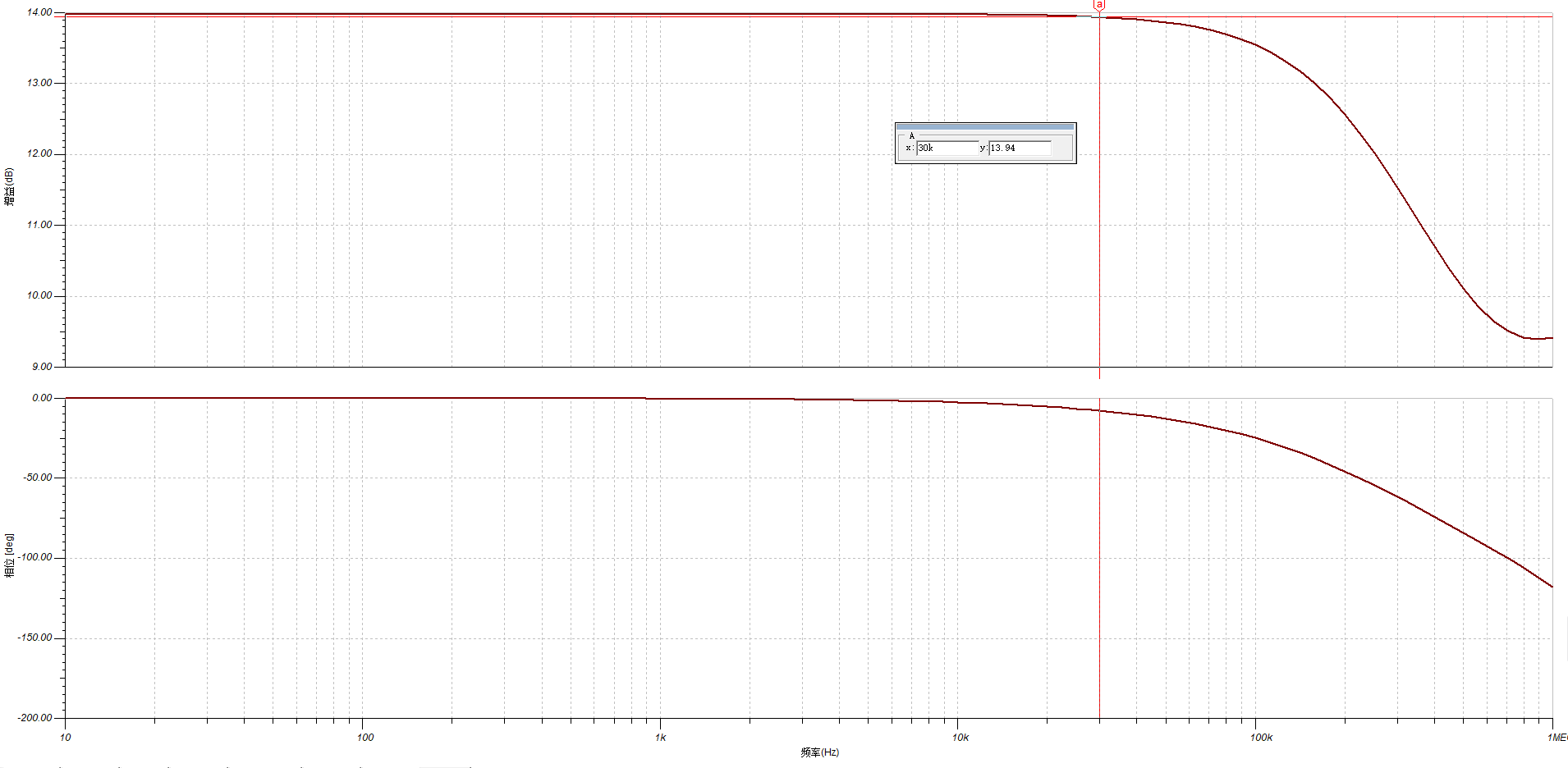

交流仿真结果：

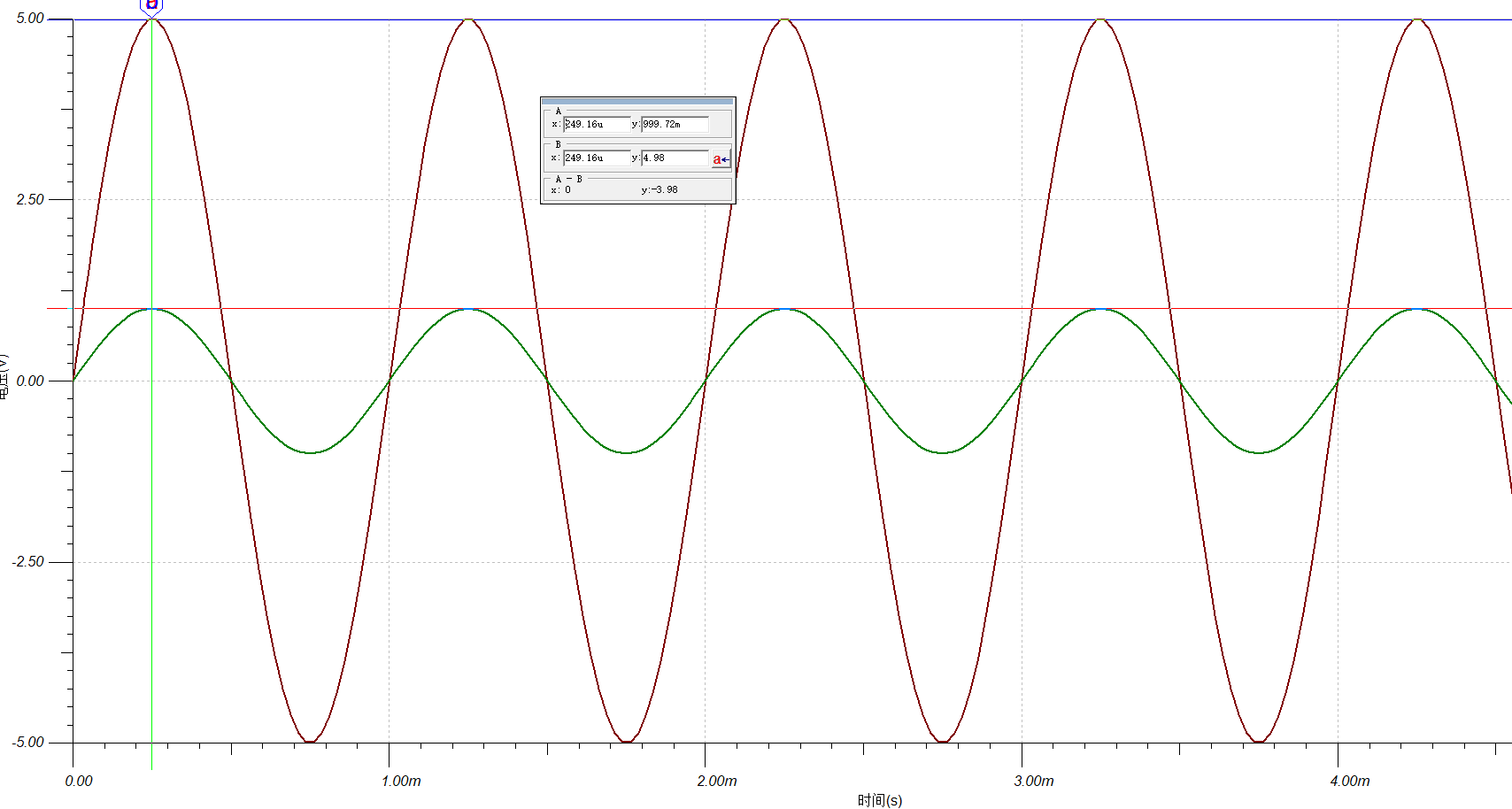

瞬态仿真结果：
