A/D转换器是将模拟信号变换成相应的数字信号的装置。今天来介绍几种不同类型的A/D转换器的转换原理。

双积分式A/D转换器的转换原理

这种转换本质是一种V/T(电压/时间)的转换。如下图所示,它的一次转换基本工作原理可以分成三个工作阶段。

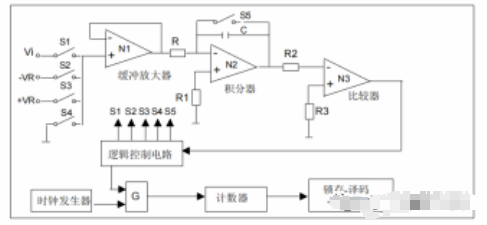

双积分式A/D转换器基本组成

第一阶段T1:模拟开关S1导通,其余各模拟开关断开,此阶段对输入电压积分采样。在进入此阶段之前,积分器的输出已被复零,所以当输入电压Vi为正时,积分器输出负向渐增;当输入电压Vi为负时,积分器输出正向渐增,如下图所示:

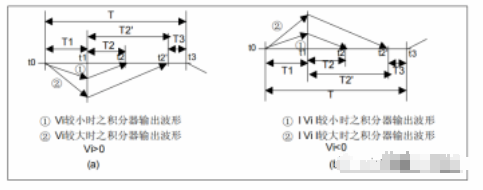

积分器输出电压波形图采样阶段所经历的时间T1是一个常数,常以计数器对时钟脉冲频率fcp计数来确定。比如,以计数器从0累计到N1所对应的时间N1Tcp=N1/fcp作为T1,就是说以计数器从0计数到N1所经历的时间作为对输入电压的积分阶段。

第二阶段T2:模拟开关S2或S3导通,其余开关断开,此阶段为对参考电压回积阶段。回积电压极性与第一阶段相反,由此来确定S2还是S3的通断。目的是把第一阶段累积的电荷在第二阶段回放掉。

那么,根据第一阶段累积的电荷和第二阶段释放的电荷相等,通过计算可得出如下结论:

(VR*T2-ViT1)/(RC)=0

其中Vi表示T1阶段中Vi的平均值,那么电容上的充电电压等于放电电压,即

T2=T1Vi/VR

若T2也用和T1相同的时钟脉冲fcp计数器测量,在此阶段中计数器所累计的数N2=T2fcp,由N1=T1fcp可得

N2=N1*Vi/VR

因此,计数器在T2阶段所累计的脉冲个数N2正比于被测电压在T1阶段中的平均值Vi,实现模拟量到数字量的转换。

第三阶段T3:模拟开关S4和S5导通,其余断开,此阶段为复零与准备阶段。

逐次逼近式A/D转换器

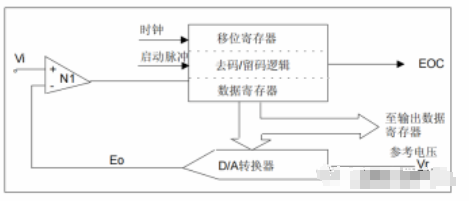

如下图所示为逐次逼近式A/D转换器结构框图,一般由电压比较器N1、D/A转换器、控制逻辑、移位寄存器和输出锁存器等组成。


逐次逼近式A/D转换器结构图

下面介绍下它的工作过程,当出现启动脉冲时,移位寄存器和锁存器清零,故D/A输出也为零。

当第一个时钟脉冲到达时,移位寄存器最高位被置1,那么D/A转换器输入为10000000,转换输出电压E0为其满刻度的一半,通过比较器进行比较,若Vi>E0,则锁存器最高位将“1”锁存(否则不锁存),移位寄存器右移1位,此时输出为11000000,再与Vi比较...重复上述过程,直至移位寄存器右移溢出为止,这时右移脉冲就作为A/D转换结束的信号EOC,此时锁存器的结果就是A/D转换的结果。如果A/D转换位数为N,则转换时间为N+1个时钟脉冲。

二进制斜坡式A/D转换器


二进制斜坡式A/D转换器原理

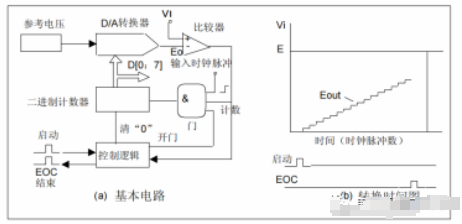

二进制斜坡式A/D转换器的基本电路如上图(a)所示。它由D/A转换器、二进制计数器、控制门、比较器和控制逻辑等部分组成。

其中,D/A转换器可以是二进制加权电阻网络,也可以是R-2R”T“形电阻网络,其输出可以是电流也可以是电压(图中DAC为输出电压)。

当启动脉冲到来时,二进制计数器清零,门打开,比较输入电压Vi和D/A转换器输出,若Vi>E0,则比较器输出为1,时钟脉冲通过门使二进制计数器计数一次,此时计数器和D/A转换器再转换成电压输出,E0继续和Vi比较,若Vi>E0,则时钟脉冲又通过门使计数器计数一次,重复上述过程,直到E0等于输入电压Vi,比较器输出0,关闭计数门,同时送到控制逻辑,使其发出转换结束EOC信号,此时二进制计数器的值就是转换结果。

由于上述方法是DAC产生一个增长的斜坡电压,如上图(b)所示,该电压用于和输入电压不断比较,故而得名斜坡法。

并行比较式A/D转换器


n位并行式A/D转换器电路组成原理

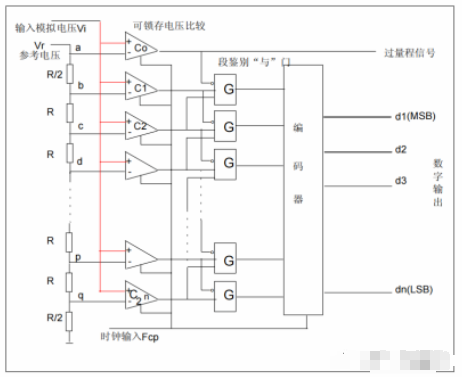

并行比较式A/D转换器电路的基本组成如上图所示。这种电路结构,n位的A/D转换器需要用2n+1个电阻串联组成分压器,上、下两端两个电阻的阻值为R/2,其余2n-1个电阻的阻值均为R,分压器上加参考电压VR。显然,除了上、下两端的两个电阻以外,其余各电阻上电压降均为VR/2n。也就是说,此分压器把参考电压VR分成了2n个分层的量化电压,上下两端的电阻分得半层的量化电压,对应1/2LSB,用于实现1/2LSB偏置,使量化误差变成±1/2LSB。

这2n个量化的参考电压被送到2n个电压比较器与模拟电压Vi进行比较,可以立即得出Vi处于哪个电压分段。

图中采用了段鉴别与门来识别Vi属哪一段的电压分层。经过图中所示逻辑处理后,必定只有一个对应的与门输出端为1,因此可用2n线/n编码器逻辑电路实现编码逻辑功能,把段信号转换成二进制数码输出。图中位于最上面的0号比较器用于鉴别过量程,当输入Vi>Vr时,0号比较器发出“1”信号,标志过量程。

四种A/D转换器的特点

1、双积分式A/D转换器具有转换精度高、灵敏度高、抑制干扰能力强,造价低等优点。缺点是转换速度低。

2、逐次逼近式A/D转换器转换速度较快,转换精度较高。与双积分式A/D转换器相比抗干扰能力较差,价格也较高。

3、二进制斜坡式A/D转换器与逐次逼近式A/D转换器相比,速度慢得多,目前也较少使用。

4、并行比较式A/D转换器具有转换速度高的优点,缺点是组成电路复杂,价格昂贵。
