问：如何计算Rn和Cn的“噪声增益”补偿?

答：噪声增益是一种强大的稳定技术，它将放大器的相位响应“装扮成”似乎有一种较为稳定的增益。这一特点在电桥电路中非常有用，在这个电路中，配置一个放大器时，必须考虑单位增益(稳定性最差的情况)。

我们一起以增益为50的PA89放大器为例探讨如何计算噪声增益。

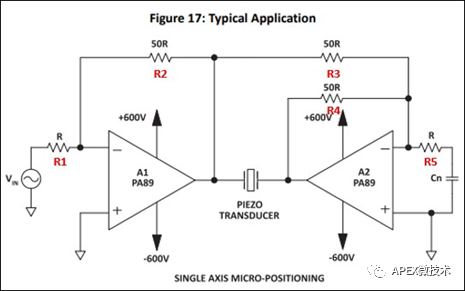

请思考PA89数据表中的以下图片：

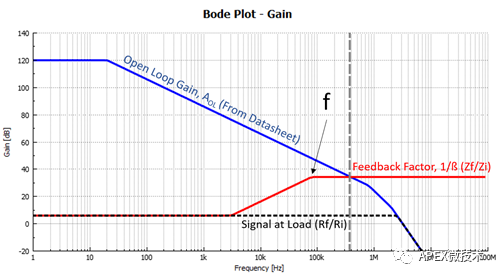

Rn (=R5)和Cn会提高A2(跟随放大器)的视在增益，以便两个放大器可以与相同的相位补偿组件配合使用并有相同的相位响应。虽然PA89的数据表呼吁使Rn = R5 = R，以便R4/R5的(视在)增益= 50R/R = 50，但是我们通常建议选择让Rn ≥ 0.1*R3，以使视在增益偏移≤10 (20dB)。这可能会要求选择的前置放大器的增益也≤10(现在为：R2/R1 = 50R/R = 50)。 但是如果按照数据表Rn= R5 = R的要求，Cn会变成1/(2*π*f*Rn)，其中f是此图中的极点：

要更好地了解如何选择Cn以及电路总体的稳定性，欢迎使用我们的免费功率设计软件工具，请在此处下载。

如果您下载此文件，并将其导入到功率设计软件中，您将发现极点可以设置在~80kHz，Cn = 2nF处。当然，许多细节取决于您的负载。2nF负载是随机选择的，可以是电桥中每个放大器“看到的”电容负载的一半(2nF+2nF= 1nF，可能是介于电桥输出间的实际负载)。
