RC电路的常见应用及RC的连接方式

时间:2023-03-18 11:27来源:未知 作者:admin 点击:
RC电路是由电阻R以及 电容 C组成的电路,只需要一个电阻R以及一个电容C,通过这两个器件的不同串并联,并选取不同的参数,可以实现几种不同的功能。   RC电路在 模拟 电路、 数字

RC电路是由电阻R以及电容C组成的电路,只需要一个电阻R以及一个电容C,通过这两个器件的不同串并联,并选取不同的参数,可以实现几种不同的功能。   RC电路在模拟电路、数字电路中得到了广泛的应用。

RC的连接方式

1) RC 串联电路

电路的特点:由于有电容存在不能流过直流电流。   电阻和电容都对电流存在阻碍作用,其总阻抗由电阻和容抗确定,总阻抗随频率变化而变化。 根据电容的容抗


,频率越小,电容的容抗越大,频率越大,电容的容抗越小。   对于直流,频率为0,电容的容抗为无穷大,此时电路是开路的。   RC 串联有一个转折频率:


,   当频率小于转折频率d13ed6a4-3fcd-11ed-9e49-dac502259ad0.png 时,电容起主要作用,电路的阻抗主要由电容决定;   当频率大于转折频率d13ed6a4-3fcd-11ed-9e49-dac502259ad0.png 时,电阻起主要作用,电路的阻抗主要由电阻决定;   当频率等于转折频率d13ed6a4-3fcd-11ed-9e49-dac502259ad0.png 时,电阻的阻值与电容的容抗的模相等;   即


2) RC 并联电路

它和 RC 串联电路有着同样的转折频率:


 ,对于直流,C1 相当于开路,直流信号通过R1形成通路;   当频率小于转折频率d13ed6a4-3fcd-11ed-9e49-dac502259ad0.png 时,电阻的模小于电容容抗的模,信号主要通过R1形成通路。   当频率大于转折频率d13ed6a4-3fcd-11ed-9e49-dac502259ad0.png 时,电容容抗的模小于电阻的模,信号主要通过C1形成通路;

RC电路的常见应用

1) RC微分电路

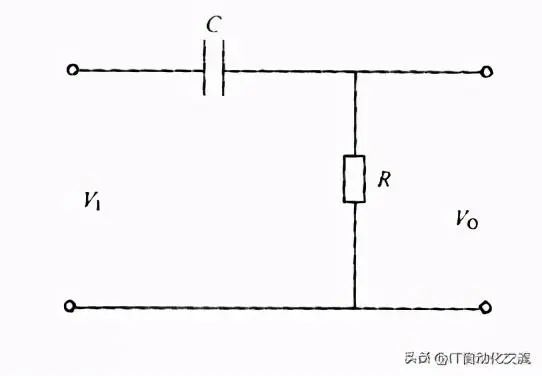

如图1所示,电阻R和电容C串联后接入输入信号d1df32a2-3fcd-11ed-9e49-dac502259ad0.png,由电阻R输出信号d1f884be-3fcd-11ed-9e49-dac502259ad0.png,


RC微分电路   当RC 数值与输入方波宽度d24c0864-3fcd-11ed-9e49-dac502259ad0.png之间满足:d284b4ca-3fcd-11ed-9e49-dac502259ad0.png,这种电路就称为微分电路。   在R两端(输出端)得到正、负相间的尖脉冲,而且发生在方波的上升沿和下降沿,如图所示,

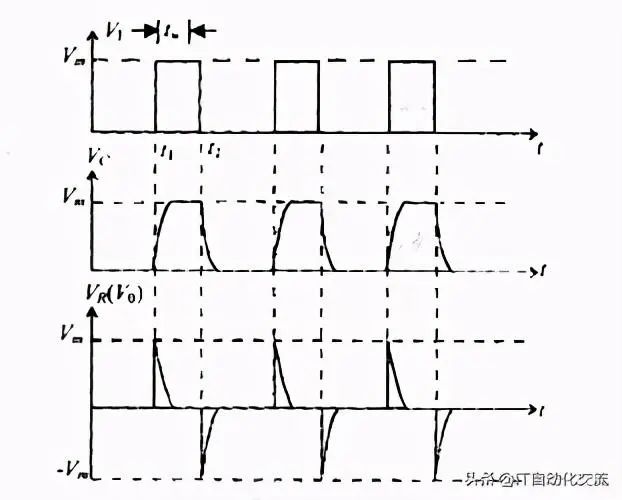

电路R两端的尖脉冲   t=t1时,d1df32a2-3fcd-11ed-9e49-dac502259ad0.png由0突变为d2effbe0-3fcd-11ed-9e49-dac502259ad0.png,由于电容两端的电压不能突变,在突变瞬间,电容相当于短路,输入电压d1df32a2-3fcd-11ed-9e49-dac502259ad0.png全部降在了电阻R上,即


  随后,电容C的电压按指数规律快速充电上升,输出电压随之按指数规律下降,经过大约3个时间常数,即3τ(τ=R × C)之后,电容被充电至输入电压,即电容两端的电压d3510408-3fcd-11ed-9e49-dac502259ad0.png,输出电压即电阻两端的电压为0,


,时间常数τ(R×C)的值愈小,此过程愈快,输出正脉冲愈窄。   t=t2时,d1df32a2-3fcd-11ed-9e49-dac502259ad0.pngd2effbe0-3fcd-11ed-9e49-dac502259ad0.png突变为0,相当于输入端被短路,电容原先充有左正右负的电压d2effbe0-3fcd-11ed-9e49-dac502259ad0.png开始按指数规律经电阻R放电,由于电容两端的电压不能突变,在输入突变的瞬间,电路图中的电容左端接地,其右端突变为d3dc240c-3fcd-11ed-9e49-dac502259ad0.png,即输出电压


,之后VO随电容的放电也按指数规律减小,同样经过大约3τ后,放电完毕,输出一个负脉冲。   只要脉冲宽度


,在d24c0864-3fcd-11ed-9e49-dac502259ad0.png时间内,电容C已完成充电或放电(约需3 τ),输出端就能输出正负尖脉冲,才能成为微分电路,因而电路的充放电时间常数τ必须满足:


,这是微分电路的必要条件。   由于输出波形d1f884be-3fcd-11ed-9e49-dac502259ad0.png与输入波形d1df32a2-3fcd-11ed-9e49-dac502259ad0.png之间恰好符合微分运算的结果


即输出波形是取输入波形的变化部分。   如果将按傅里叶级展开,进行微分运算的结果,也将是VO的表达式。   该电路主要用于对复杂波形的分离和分频器,如从电视信号的复合同步脉冲分离出行同步脉冲和时钟的倍频应用。

2) RC耦合电路

图1中,如果电路时间常数τ远大于输入信号的脉宽d24c0864-3fcd-11ed-9e49-dac502259ad0.png,微分电路将变成耦合电路,即在输出端得到和输入端一样的波形,如图所示,


RC耦合电路波形

(1) 在t=t1时,第一个方波到来,VI由0→Vm,因电容电压不能突变(VC=0),VO=VR=VI=Vm。

(2) t1>tW,电容C缓慢充电,VC缓慢上升为左正右负,VO=VR=VI-VC,VO缓慢下降。

(3) t=t2时,VO由Vm→0,相当于输入端被短路,此时,VC已充有左正右负电


,经电阻R非常缓慢地放电。

(4) t=t3时,因电容还来不及放完电,积累了一定电荷,第二个方波到来,电阻上的电压就不是Vm,而是VR=Vm-VC(VC≠0),

这样第二个输出方波比第一个输出方波略微往下平移,第三个输出方波比第二个输出方波又略微往下平移,…,最后,当输出波形的正半周“面积”与负半周“面积”相等时,就达到了稳定状态。

也就是电容在一个周期内充得的电荷与放掉的电荷相等时,输出波形就稳定不再平移,电容上的平均电压等于输入信号中电压的直流分量(利用C的隔直作用),把输入信号往下平移这个直流分量,便得到输出波形,起到传送输入信号的交流成分,因此是一个耦合电路。

以上的微分电路与耦合电路,在电路形式上是一样的,关键是tW与τ的关系,下面比较一下τ与方波周期T不同时(对于占空比为50%的方波信号,tW=T/2)的结果,如下图所示。   在这三种情形中,由于电容C的隔直作用,输出波形都是一个周期内正、负“面积”相等,即其平均值为0,不再含有直流成份。   1) 当τ>>T时,电容C的充放电非常缓慢,其输出波形近似理想方波,是理想耦合电路。     2) 当τ=T时,电容C有一定的充放电,其输出波形的平顶部分有一定的下降或上升,不是理想方波。   3) 当τ<

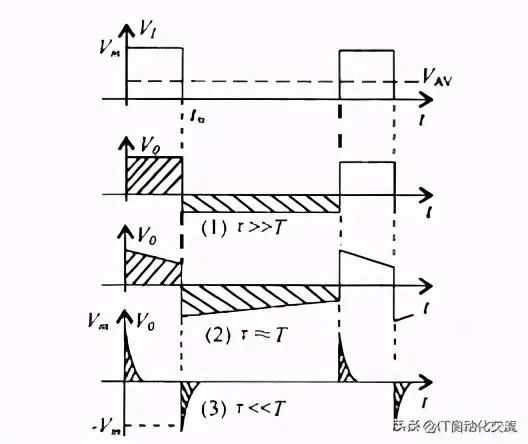

时间常数τ与信号周期T的关系

编辑:黄飞
