1 概述

2 内部功能

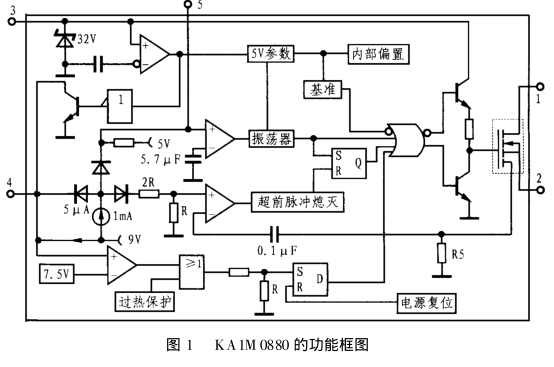

KAIM0880是三星公司生产的一款高效、高稳定性、外围元件较少的高压 PWM系列电路。其功能框图如图1所示。

此电路内含高压 MOS场效应管和完善的内部保护电路，包括：软启动电路，内部振荡器电路、反馈控制电路、过载保护电路和过热关断电路等。KAIM0880采用TO-3P5引脚封装，使用十分方便。同时可省去外加功率开关管理需要配对和筛选的麻烦。

3 电路特点及电气参数

KA1M0880电路的特点如下：

●内含高压、大电流MOS场效应晶体管；

●具有过热保护电路；

●具有输出过流保护电路；

●具有宽电压范围达85～265V的（AC）；

●具可可靠的软启动功能；

●内部振荡频率可在50kHz、70kHz、100kHz中选择；

●只需极少的外围元件；

●具有高效的栅极驱动，可降低开关损耗。

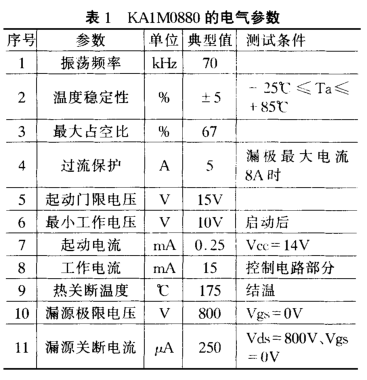

KA1M0880的主要电气参数如表1所列。

4 设计举例

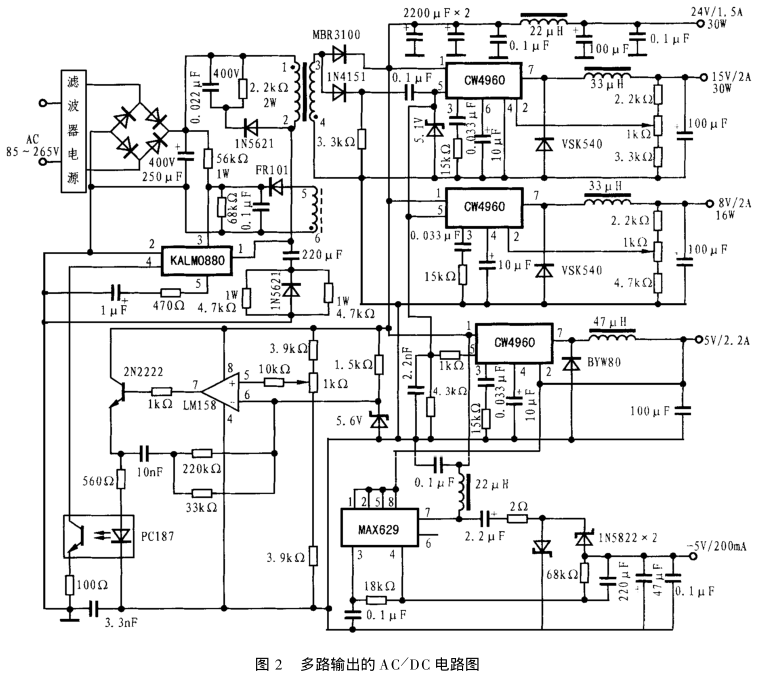

用KA1M0880可以很方便地设计出一个在通讯设备中应用十分广泛的多路AC/DC输出电源，图2所示为一个完整的多路输出AC/DC电路。这种AC/DC电路的输出有效功率可达94W，图中高压开关变压器的输出只有一个绕组，这样可使取样电压非常稳定。如果直接通过多绕组输出多路电压，那么由于各种负载在工作中变化不定以及各路之间的相互影响，而将使取样电压极不稳定，甚至导致整个电源在高温、低温、高输入或低输入电压下都无法正常工作。另外，由此而引起的干扰噪声电压也特别大，因而图2中的取样电压在通过高频整流后再送入精密的调整电路，并经光电耦合送至KA1M0880的控制端，这样即可使整个控制环路稳定。由外电路并联同步提供三支CW4960同步电路，可使输出的干扰噪声更小。而如果再由MAX629变换后送出一路-5V/200mA的负电源，则可适应各种应用场合。电路中开关变压器的设计方法如图3所示。
