1、引言

开关变换器通常采用电压型和电流型两种控制方式。电压型控制器只有电压反馈控制，电流型控制器增加了电流反馈控制，电流型控制比电压型控制的 PWM 具有许多优点，它能自动对称校正、可实现逐周限流、输出并联工作方便、更快的负载动态响应及简单的回路补偿等特性。

2、 高频电流型脉宽控制器 UC3825B

UC3825B 是高性能脉宽控制器。该控制器包含精确的电压基准、微功率启动电路、软启动、高频振荡器、宽带误带放大器、快速电流限制比较器、双脉冲抑制逻辑和双图腾柱输出驱动器。信号经过电流限制和比较器，逻辑和输出驱动器，具有很短的传输延时。

UC3825B 具有以下特点：适用于电压型或电流型开关电源电路；实际开关频率可达1MHz以上；输出脉冲最大传输延迟时间为50ns；具有两路大电流推拉式输出，峰值电流为2A，；具有软启动控制；具有逐脉冲限流比较器；具有全周期再启动的封锁式过流比较器；启动电流很小——典型值为100mA；在欠压锁定期间，输出低电平及空载电流可降低到启动电流值。

3.1 主要技术参数

输出电压：36V±3V

开关频率：1MHz

输出电压：5V

输出电流：20A

额定输出功率：100W

效率：86%

3.2 电路原理框图

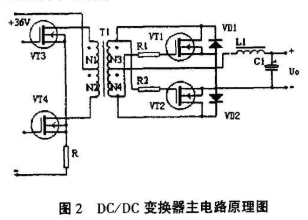

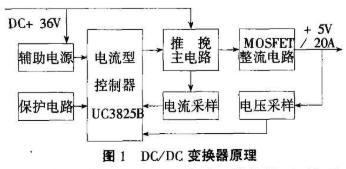

图1为该1MHz 电流型 PWM DC/DC变换器的原理框图；变换器的主电路原理见图2。电流型控制电路以 UC3825B 为核心，开关频率为1MHz；变换器采用推挽式［3］主电路 ；同步整流采用功率 MOSFET 可控整流电路；辅助电流由电阻和12V稳压管组成（也可采用自举电路），为 UC3825B 提供+12V 电源；电流采样是取变压器初级串联电阻上的电压（见图2中电阻R）。

3.3 UC3825B 的限流和占空比控制

变压器初级电流流过取样电阻R后，在R两端产生正比于初级电流的电压，该电压经 RC 滤波加到 UC3825B 的9脚，从而实现逐周限流。正常工作状态下，UC3825的9脚输入电压必须低于1V 门限电压。9脚输入电压超过1V时，脉宽将随之变窄。当9脚输入电压超过1.4V时，输出电流中断，并且 UC3825B 开始软启动程序。

利用斜坡 RAMP 脚（7脚）输入信号， UC3825B 可以实现电流型控制或常规的占空比控制。当该脚接定时电容器时，UC3825B 可以实现占空比控制。当 RAMP 脚接电流取样电阻时，UC3825B 可以实现电流型控制。在这种应用电路中，初级电流波形经过很小的RC滤波网络后，产生斜坡波形。RC网络的作用是斜率补偿。该输入信号的动态范围为1.3V，通常用来产生 PWM 斜率补偿。

3.4 同步整流电路

过去低电压输出的 DC/DC 开关变换器采用肖特基二级管作为同步整流管，其正向压降约为0.4 ～0.65V，低电压、大电流时通态功耗很大。因功率MOSFET管的正向压降很小，所以用功率MOSFET管作为输出的整流管。与肖特基二极管相比，用功率 MOSFET 管的优点除了正向压降很小外，还有阻断电压高，反向电流小等优点。图2所示为输出全波同步整流电路。功率MOSFET管VT1、VT2为两个整流管（VD1、VD2分别为VT1、VT2内部反并联二极管）。当变压器次级绕组同名端为正时，VT2、VD2同时导通，VT1、VD1阻断 ，在L1续流期间，VT1、VT2截止，VD1、VD2同时导通续流；反之，当变压器次级绕组同名端为负时，VT1、VD1同时导通，VT2、VD2阻断，在 L1续流期间，VT1、VT2截止，VD1、VD2同时导通续流。

采取此功率 MOSFET 管整流电路，可以大大提高整流效率。输出+5V/20A，采取导通电阻10mΩ的功率 MOSFET 管，则导通损耗为：

PON=10mΩ×（20A）2=4×103mW=4w

如果采取肖特基二极管整流电路，肖特基二极管的导通压降取0.6V，则导通损耗为：

PON=0.6V×20A=12w

可见仅整流管损耗就减小8W，效率约能提高6%。

3.5 变压器的制造

初级绕组 N2与次级绕组 N4之间具有较紧密的耦合；而初级绕组 N1到初级绕组 N2之间的耦合不很严格。

3.6 高频设计

需要特别注意外部导体和元件的布置，减小不必要的电感和电容影响。所有的导线长度必须尽可能地短。印制电路板应仔细地布置元件及其连接。功率 MOSFET 管栅极的电阻应选碳成分的电阻，以降低串联电感。

4、结论

利用高频电流型 PWM 控制器 UC3825B 研制的100W、1MHz 电流型 DC/DC 变换器在设计上完全满足指标要求；并且，由于采用功率 MOSFET 管全波同步整流电路，使效率高达86%；这也表明电流型控制具有许多优势。
