１、ＣＳ５３６１的主要特性

ＣＳ５３６１是ＣＲＹＳＴＡＬ公司推出的１１４ｄＢ、１９２ｋＨｚ数据输出率的２４位Δ－Σ结构音频ＡＤ转换器，其主要特性如下：

●采用多位Δ－Σ结构；

●具有２４位转换精度；

●１１４ ｄＢ动态范围；

●总谐波失真＋噪声优于－１０５ ｄＢ；

●系统采样率高达１９２ｋＨｚ；

●功耗小于１５０ｍＷ？

●内部带有高通滤波电路或直流失调电压标定电路；

●内带线性相移数字抗混滤波器；

●支持５Ｖ到２．５Ｖ逻辑电平；

●采用差动输入结构；

●具有溢出检测功能；

●采用２４脚ＳＯＩＣ或ＴＳＳＯＰ封装形式。

ＣＳ５３６１是供数字音频系统使用的完整的模数转换器，可完成采样、模数转换、抗混滤波等功能，并最终产生以串行模式输出的、对应于左右两个输入通道信号的２４位采样数据，而且其最高数据输出率可高达１９２ｋＨｚ。

ＣＳ５３６１芯片采用具有优良噪声抑制能力的差动输入结构，并采用５阶多位Δ－Σ调制器，同时带有数字滤波器和抽样器，从而避免了需要外部抗混滤波器的麻烦。

２、ＣＳ５３６１的引脚排列及功能

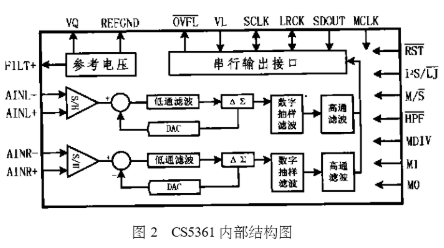

ＣＳ５３６１采用２４脚ＳＯＩＣ或ＴＳＳＯＰ封装，引脚排列图如图１所示。芯片内部结构图如图２所示。各引脚的功能如下：

ＲＳＴ：低功耗模式选择端，低电平有效；

Ｍ／ Ｓ：主、从模式选择引脚，该脚为低电平时，芯片为从工作模式；

ＬＲＣＫ：该端可用于决定当前串行数据属于左通道还是右通道；

ＳＣＬＫ：串行移位时钟端口；

ＭＣＬＫ：调制器和数字滤波器的时钟源；

ＶＤ：芯片数字电源；

ＧＮＤ：地参考，必须与模拟地相连；

ＶＬ：数字输入输出部分电源；

ＳＤＯＵＴ：串行数据信号输出端；

ＭＤＩＶ：时钟分频端，该脚为高电平时，主时钟被２分频；

ＨＰＦ：高通滤波器允许端，该脚为低电平时，高通滤波器工作；

Ｉ２Ｓ／ＬＪ：数据输出格式选择端，该脚为高电平时，输出格式为Ｉ２Ｓ，否则为左对齐输出格式；

Ｍ０、Ｍ１：操作模式选择端；

ＯＶＦＬ：左右通道溢出指示脚；

ＡＩＮＬ＋，ＡＩＮＬ－，ＡＩＮＲ＋，ＡＩＮＲ－：分别为左右通道模拟信号的＋、－输入端；

ＶＡ：＋５Ｖ模拟电源输入端；

ＶＱ：内部静态参考电压，使用时应连接滤波器；

ＲＥＦＧＮＤ：内部采样电路参考地；

ＦＩＬＴ＋：内部采样电路参考电压。

3、基本工作原理

ＣＳ５３６１转换器工作时，应根据工作的具体需要确定工作模式、操作模式、输出格式、高通滤波模式等工作参数，下面分别介绍这些参数的意义及设置方式。

３．１ 操作模式及采样率范围选择

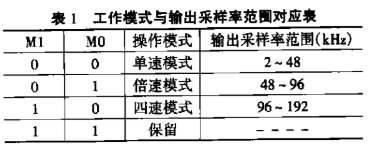

ＣＳ５３６１转换器的Ｍ１、Ｍ０引脚状态可用于决定芯片的操作模式，通过设置适当的操作模式，可使ＣＳ５３６１的输出采样率（ＦＳ）在２ｋＨｚ到１９２ｋＨｚ之间进行选择。每种操作模式对应的采样率范围如表１所列。

对于每种操作模式，芯片的性能可能略有差异，例如，工作在单速模式时，ＣＳ５３６１的数字滤波器的通带为０～０．４７ＦＳ，阻带大于０．５８ＦＳ，阻带衰减优于９５ｄＢ，滤波器群延时为１２／ＦＳ（Ｓ）；工作在倍速模式时，ＣＳ５３６１的数字滤波器的通带为０～０．４５ＦＳ，阻带大于０．６８ＦＳ，阻带衰减优于９２ｄＢ，滤波器群延时为９／ＦＳ（Ｓ）；工作在四速模式时，ＣＳ５３６１的数字滤波器的通带为０～０．２４ＦＳ，阻带大于０．７８ＦＳ，阻带衰减优于９７ｄＢ，滤波器群延时为５／ＦＳ（Ｓ），因此，应根据实际需要适当选择ＣＳ５３６１的操作模式。

３．２ 系统时钟ＭＣＬＫ和ＭＤＩＶ状态

当ＣＳ５３６１的操作模式确定后，系统时钟和ＭＤＩＶ的状态将决定具体的输出采样率（ＦＳ）、左右通道时钟ＬＲＣＫ和串行移数时钟频率（ＳＣＬＫ）。

对于单速模式，其采样率范围为２～４８ｋＨｚ，因此，当ＭＤＩＶ为０时， ＭＣＬＫ的范围应为５１２ｋＨｚ～１２２８８ｋＨｚ；而当ＭＤＩＶ为１时， ＭＣＬＫ的范围应为１０２４ｋＨｚ～２４５７６ｋＨｚ；

对于倍速模式，采样率范围为４８～９６ｋＨｚ，故在ＭＤＩＶ为０时， ＭＣＬＫ的范围应为６１４４ｋＨｚ～１２２８８ｋＨｚ；为１时ＭＣＬＫ的范围应为１２２８８ｋＨｚ～２４５７６ｋＨｚ；

对于四速模式，由于其采样率范围为９６～１９２ｋＨｚ？因此，当ＭＤＩＶ为０时，ＭＣＬＫ的范围应为６１４４ ｋＨｚ～１２２８８ｋＨｚ；而当ＭＤＩＶ为１时， ＭＣＬＫ的范围则应为１２２８８ｋＨｚ～２４５７６ｋＨｚ。

３．３ 主从模式设置

通过设置芯片的第２脚为高电平可使ＣＳ５３６１进入主模式，反之进入从模式。主从模式的区别在于进入主模式时，ＬＲＣＫ、ＳＣＬＫ为输出信号？而在从模式时，ＬＲＣＫ、ＳＣＬＫ为输入信号，并应保证ＬＲＣＫ、ＳＣＬＫ与ＭＣＬＫ同步，同时应使ＬＲＣＫ＝ＦＳ、ＳＣＬＫ＝６４ＦＳ，否则将影响器件性能的发挥。设计主从模式的目的在于，多片ＡＤＣ同步工作时，可以使其中的一片工作于主模式，其它工作于从模式，从模式ＡＤＣ的ＬＲＣＫ、ＳＣＬＫ来自于主模式的ＡＤＣ，这样可保证多片ＡＤＣ的同步工作。

３．４ 高通滤波器和直流偏移标定

由于ＣＳ５３６１转换器内部集成有数字高通滤波器。因此，可通过控制该芯片ＨＰＦ引脚的状态来控制高通滤波器的工作状况，具体的方法是：当ＨＰＦ为０时，内部高通滤波器将连续记录通道内的低频信号，并从抽样滤波器中滤除低于转折频率的低频信号，从而实现高通滤波功能。此时高通滤波器的转折频率为１Ｈｚ，高通滤波器的建立时间为１０５／ＦＳ（ｓ）；而当ＨＰＦ为１时，高通滤波器记录的低频信号被冻结，并连续地从抽样滤波器中被扣除，从而实现直流偏移校正功能。与ＣＳ５３６１相连的模拟通道在工作时，可能会产生小的直流偏移，从而影响ＣＳ５３６１性能的发挥。因此，可以利用ＣＳ５３６１内部集成的数字高通滤波器将直流偏移校正掉，现将其工作过程说明如下：

（１） 开通高通滤波器，等待至少１０５／ＦＳ秒的时间以建立高通滤波功能；

（２） 高通滤波器建立后，禁止高通滤波器工作，冻结直流偏移值，此时芯片的输出即为去掉直流偏移后的数据。

应当说明的是：在此过程中，应始终保持ＣＳ５３６１处在正常工作状态。如果ＣＳ５３６１进入低功耗模式，那么高通滤波器中冻结的直流偏移值将被复位，此时若想实现直流偏移校正功能，则必须重复上述过程。

３．５ 数据输出格式控制

ＣＳ５３６１的数据输出格式有左对齐格式和Ｉ２Ｓ格式。通过控制Ｉ２Ｓ／ＬＪ脚的状态可以选择数据的输出格式。

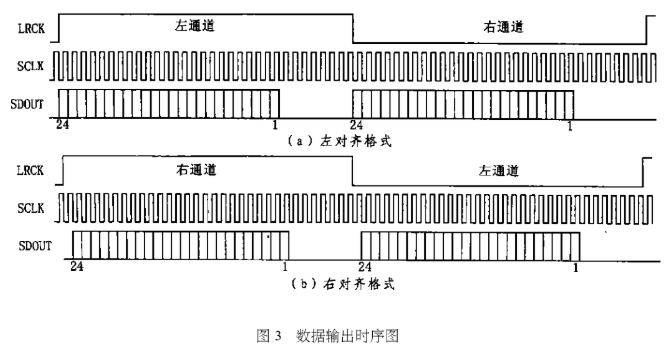

当Ｉ２Ｓ／ＬＪ为０时，数据输出格式为左对齐格式；当Ｉ２Ｓ／ＬＪ为１时，数据输出格式为Ｉ２Ｓ格式。两种格式的时序图如图３所示。

４、应用

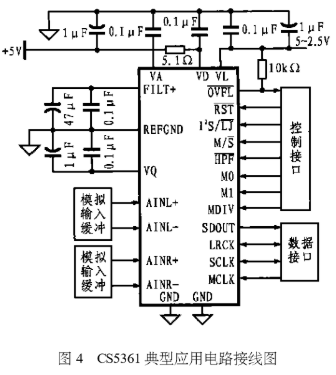

同其它高精度ＡＤ转换器一样，ＣＳ５３６１在实际应用时，也应特别注意地线和电源线的布线。设计时必须为ＶＡ和ＶＬ提供干净的电源，当用ＶＤ给ＣＳ５３６１内部的数字滤波器供电时，可以通过一个电阻从ＶＡ上获取，也可以直接与系统的逻辑电源相连。而如果ＶＤ从ＶＡ上获取，则必须保证ＶＤ不再给其它数字电路供电。电源退耦电容必须尽可能靠近ＣＳ５３６１，而且应使小容量的电容更靠近ＡＤＣ。所有信号，特别是时钟信号必须远离ＦＩＬＴ＋和ＶＱ引脚，接在ＦＩＬＴ＋和ＶＱ上的退耦电容必须放在与ＲＥＦＧＮＤ最近的位置。为了减小数字信号干扰，ＡＤＣ的数字输出应该只驱动ＣＭＯＳ输入端。图４是ＣＳ５３６１的典型应用电路连接图。

由于ＡＤＣ只以有限频率采样模拟信号，因此，高于一定频率的信号可能会引起假频信号。另外，由于ＡＤＣ的输入阻抗有限，因此，在输入端还应加一定带宽的阻抗匹配电路，以改善ＡＤＣ的性能。

由于ＡＤＣ参考电压的源阻抗以及外部滤波电容的影响，系统上电后，必须经过一段时间，参考电压才能稳定，因此，必须等待一段时间后才能得到准确的测量结果。另外在实际使用ＣＳ５３６１时，还有以下几点需要注意：

（１）ＣＳ５３６１内部的数字滤波器为线性相移滤波器，因此应根据这一特点对不同频率信号的相位作出校正；

（２）ＣＳ５３６１在开始工作时，由于要等待滤波器稳定，因此在滤波器稳定前可输出２０００个左右的无效数据，无效数据的具体个数与操作模式有关，此点应注意；

（３）ＣＳ５３６１从ＭＣＬＫ稳定到第一个数据出现，有一定的延时，延时大小与操作模式有关；

（４）ＣＳ５３６１转换器的四速模式和倍速模式时的信号带宽几乎完全一样，所不同的是四速模式时的输出采样率更高一些，滤波器的通频带也更宽一些，因此在满足采样率要求的前提下，应尽量采用低速操作模式，实际使用发现：ＣＳ５３６１在低速模式时的性能优于高速模式。

（５）利用ＣＳ５３６１的高通滤波器进行直流偏移校正时，它只是去除了做直流标定前通道所产生的直流偏移，而对于在采样进行中产生的偏移，此功能不起作用。

（６）ＣＳ５３６１的数据接口时序在左对齐格式和Ｉ２Ｓ格式时有很大的差别，这一点在使用时应引起足够的重视。

（７）ＣＳ５３６１通常以２的补码格式交替连续输出两个通道的２４位采样数据，其信号满偏电压有效值为２Ｖ，这一点对格式变换十分有用。

（８）ＣＳ５３６１的两个通道数据虽然是交替分时输出，但同一组数据的采样时刻却是同步的，它们分别代表同一时刻的两个通道模拟信号的值。
