MAX7541数模转换器芯片的引脚功能、内部结构和应

时间:2022-12-14 11:26来源:未知 作者:admin 点击:
1 概述 MX7541是美国MAXIM公司生产的高速高精度12位数字/模拟转换器芯片,由于MX7541转换器件的功耗特别低,而且其线性失真可低达0.012%,因此,

1 概述

MX7541是美国MAXIM公司生产的高速高精度12位数字/模拟转换器芯片,由于MX7541转换器件的功耗特别低,而且其线性失真可低达0.012%,因此,该D/A转换器芯片特别适合于精密模拟数据的获得和控制。此外,由于MX7541器件内部带有激光制作的精密晶片电阻和温度补偿电路以及NMOS开关,因而可充分保证MX7541具有12位的精度。还有一个重要特点是:MX7541的所有输入均与CMOS和TTL电平兼容。

MX7541在电气和管脚上都与AD公司的AD7541芯片兼容,它们都采用标准的18脚封装。其主要电气特点如下:

●转换时间:0.6μs;

●具有12位线性输出(1/2LSB);

●准确度:1LSB;

●功耗低,5V情况下通常为450mW;

●可进行四象限乘法转换;

●与TTL、CMOS电平兼容。

MAX7541数模转换器芯片的引脚功能、内部结构和应

2、引脚功能和内部结构

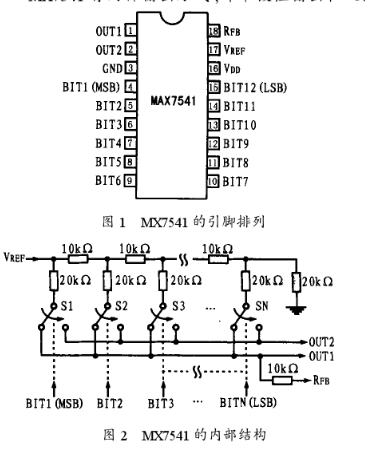

图1所示是MX7541的引脚排列图,各引脚功能如下

VRE、FDAC转换器的电压参考输入端,其电压值在±25V之间;

RFB反馈电阻接入端,在双极模式时与外置运算放大器输出相连;

OUT1、OUT2电流输出,I1+I2为常数;

BIT1~BIT12?数字量输出,BIT1为最高位?

VDD电源输入范围为+17V~+5V?

GND数字地。

图2所示是MX7541 高速D/A转换芯片的内部结构功能图。

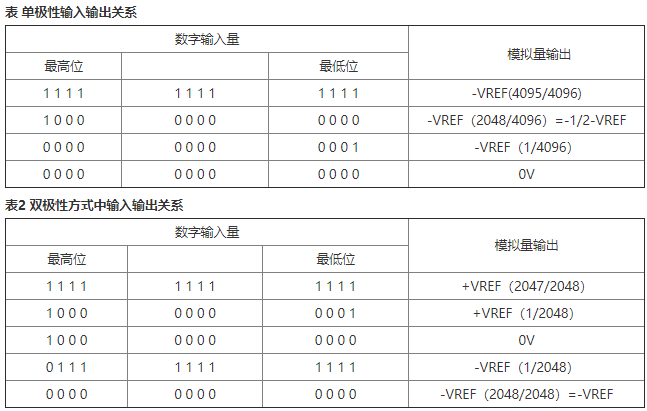

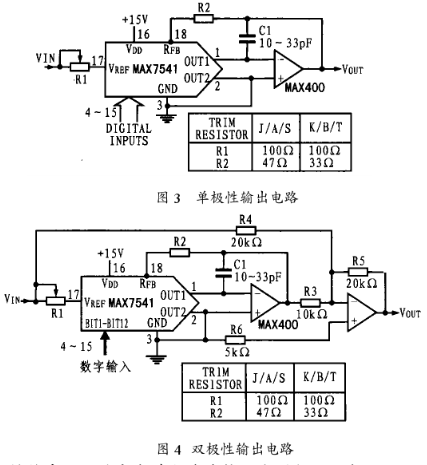

3 MX7541的输入与输出MX7541有两种输出方式,即单极性输出和双极性输出,两种方式的电路连接图分别如图3和图4所示。两种输出方式的输入输出对应关系分别列于表1和表2。

MAX7541数模转换器芯片的引脚功能、内部结构和应

4、MX7541与单片机的连接

由于MX7541是12位数字输入,因此它必须与16位以上的单片机相连。当其与MCS-96单片机进行连接时,其电路非常简单,只需把单片机的数据线直接与MX7541的输入线相连即可。程序也很简单,只要不停地向其送数据即可。

5、与CPLD的连接

由于目前8位单片机应用比较多,再加上MX7541是高速D/A转换器,因此,用单片机来控制MX7541显得不是很方便。为此,本文介绍一种运用可编程逻辑器件,这里以ALTERA公司的MAX7000系列中的MAX7128S为例,来控制MX7541的方法,该方法进而可推广到其它高速D/A转换芯片。

MAX7541数模转换器芯片的引脚功能、内部结构和应

这种控制方法的基本思想是利用CPLD连接8位单片机与12位D/A转换器,其中单片机与CPLD之间采用两根控制线来进行通讯,同时用它们来决定数据线中数据的种类,表3给出了控制线中的数据意义。但应注意:该方案的输入时钟周期应小于单片机的指令周期。下面给出的是利用VERILOG语言所编写的程序:

module mx7541(clk,a,b,in,out);?

output out;

input a,b,clk;

input[7..0]in;

reg[7..0]out;

reg[7..0] di;

reg[7..0]gao;

always @(negedge clk)

begin

if(a==0 & b==1)

di<=in;

else

if(a==1 & b==0)

gao<=in[3:0];

else

if(a==1 & b==1)

out<={gao[3:0],di[7:]};

end

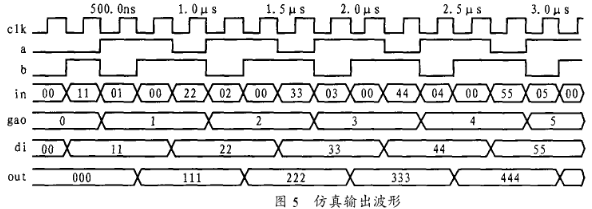

endmodule其仿真输出波形如图5所示。

MAX7541数模转换器芯片的引脚功能、内部结构和应

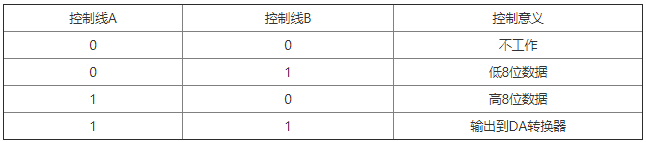

表3 控制线中的数据意义

MAX7541数模转换器芯片的引脚功能、内部结构和应

6、结束语

将MX7541芯片用于高频波形发生器,结果证明:该芯片性能稳定?D/A转换线性良好?使用简单。另外,这种方法也同样适用于其它同类产品(如MX7542,MX7543,MX7545等芯片)。
