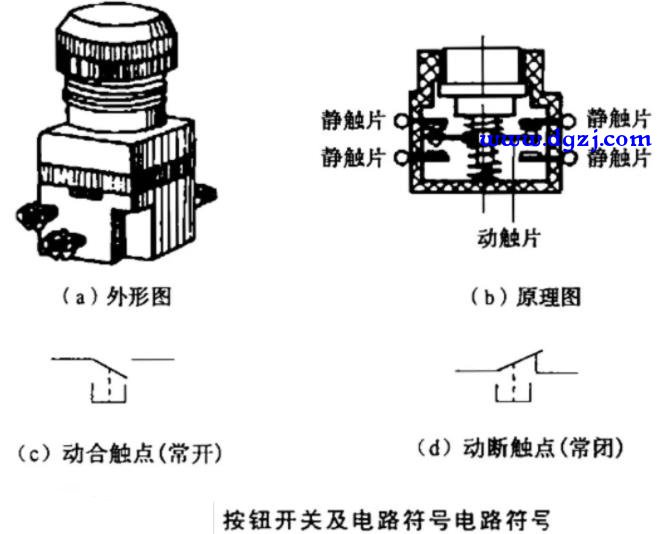

在电气控制系统中，用来发布指令的低压电器称为主令电器。常用的主令电器有控制按钮、组合开关、行程开关和主令控制器等。 一、 控制按钮 1、控制按钮是一种手动的、可以自动复位的主令电器。主要用于远距离操作接触器、继电器等电磁装置或用于讯号和电气联锁装置的线路中。 2、控制按钮的外形、结构原理及电路符号如下图所示。  1）在未按下按钮时，处于原理图(b)中的上面一对静触点被动触点接通而处于闭合状态，该对触点称为动断(常闭)触点；下面一对静触点未被动触点接通而处于断开状态，该对触点称为动合(常开)触点； (责任编辑：admin) |
