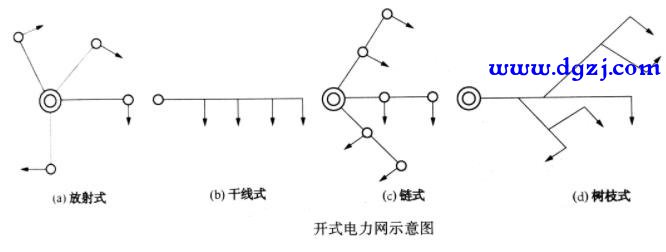

电力系统的结线方式对电力系统的运行安全及系统的经济性影响很大。在选择电力系统的结线方式时，应考虑使系统接线紧凑、简明，线路尽量深入负荷中心，简化电压等级，保证操作人员安全。同时，系统的调度、操作要灵活、方便、可靠，结线投资及运行费用要少。电力系统的结线方式一般分为开式电力网和闭式电力网两类。 1、开式电力网 由一端电源向用户供电的电力网叫开式电力网或单端电源电力网。开式电力网结线方式简单，运行方式经济，但其可靠性较低，不适用于向一级负荷供电，但依靠自动装置与继电保护的配合可以向二级负荷供电。  如上图所示，开式电力网的结线方式有放射式、干线式、链式和树枝式。放射式结线的优点是各放射线路互不影响，供电较可靠，并能保证电压质量，但用线较多，该结线方式一般用于向容量较大的三级负荷或一般的二级负荷供电；干线式、链式、树枝式结线方式的可靠性不如放射式结线好，但用线较少。如在干线或分支线上适当地方加装开关，也可以提高这种结线方式的可靠性和灵活性。 (责任编辑：admin) |
