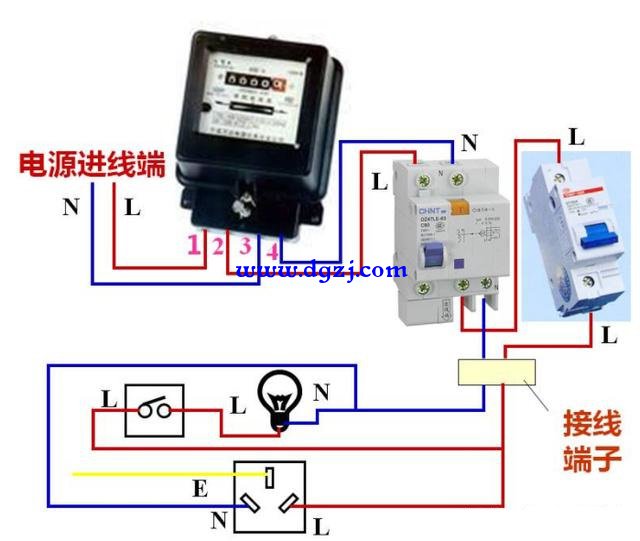

我们知道家里用的电器都是用一根火线和一根零线构成回路的，在火线和零线之间是220伏的电压。我们在使用家用电器时会发现，有的家用电器插头是两个的，有的电器的插头是三个的。对于两个插头的来说，其中一个是与插座的火线L连接，另一个是与插座的零线N连接；对于有三个插头的家用电器来说，除了两个插头分别与火线和零线相接外，在插头的上方还有一个与插座的接地保护线相接触，如下图所示。

为什么有的家用电器使用两个插头，而有的家用电器使用三个插头呢？这要从我们国家所规定的电气标准说起了，一般要求家用电器的外壳是金属导体的话，它所使用的插头就需要是三个极的，这样的话，一但家用电器的金属外壳意外带电的话，由插头最上面的保护极与接地保护线PE相接触，这样必要时可以提供接地保护，避免了触电事故的发生，比如我们家里用的微波炉、抽油烟机等都是用这种插头。

下面我们回归原题，对于家里所用的220伏电压来说，由于我们采用的接地方式是一种叫TN-C-S的接地方式，也就是说我们家里所使用的配电方式是按照火线L、工作零线N和接地保护PE线分开布线的，这三根线是各有各的作用，不能混淆使用。

在正常情况下，家里配电线路中的火线L它是由家用电器再与零线N构成了一个完整的回路，如果此时不用工作零线，而把接地保护线作为工作零线，这样的话会使金属外壳的家用电器金属外壳表面带电，会造成触电的危险，从安全方面说是不行的；再从家用配电线路所采用的安全措施来说，一但出现这种线路的接法它就会造成部分家用电器的漏电现象，这样会造成空开的跳闸，因为在家用配电线路中都安装了漏电保护装置，遇到这种情况是没有办法送电的，家用电器也就没有办法工作了。

我们从上面TN系统的三种接地方式可以看出，我们家里所用的接地方式一般都是把火线L、工作零线N和保护PE线分开布线。在有的场合，有时也会把工作零线N和保护线PE用一根线来代替，在这种布线方式中只有火线和PEN线了。电路是由火线经过用电器再到PEN线形成回路，一般家里是不允许使用这种接线方式的。 (责任编辑：admin)
