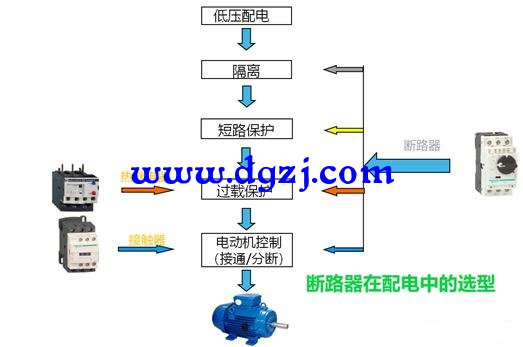

90KW的三相异步电动机是一种功率非常大的电机了，它在正常工作时所通过的电流可以达到180安培以上，对于这种电机的启动如果所用的变压器容量不是很大的情况下，是不可以采用直接启动的，我们一般都是采用减压启动的方法。 常见的减压启动方法有星三角降压启动或者使用软启动器启动，现在比较普遍使用的都是变频启动方式了。我们可以先选择好电动机的启动方式后再考虑所使用的开关种类，对于90KW的电动机可以使用的开关种类有好多种，比如常见的有框架断路器（ACB）、塑料外壳式断路器（MCCB）以及漏电保护器（RCD）。随着电气控制技术的发展，现在智能型低压断路器也被广泛使用了。但是在这众多种类的电源开关中我们常用在电动机使用的有两种电源开关，一种是框架式断路器（ACB），另一种是塑料外壳式断路器（MCCB），在实际应用中电机控制电路所使用的电源控制开关一般都不用漏电开关。我们对断路器的选择先要确定开关的型号再确定开关热脱扣器的整定电流的大小，有必要的话还要对短路脱扣器的参数进行校验。  我们先从电动机的铭牌上得到电机的额定工作电压和额定工作电流，然后我们根据需要来选择开关的系列和结构，在选择的时候要保证所选的开关能够使所控制的电机“用上电、安全用电、经济合理用电”。选择时开关的额定电压不能低于所接电源线路的电压和电机能正常工作的额定电压，选择开关的额定电流要大于所要保护的电机的计算电流值，比如90KW的电动机应该在180A左右，对于塑料外壳式的开关（MCCB）可以断开的电流比较大，一般在63安培以上，在1250安培以下都可以选用它。对于90KW的电机其额定电流在180安培，我们完全可以使用这种类型的开关。因此我们选择的电源开关可以是塑壳式开关（MCCB），例如可用施耐德的EZD系列或者EZS系列的塑壳断路器，或者正泰NM1塑壳断路器都可以，由于考虑到所用的启动方式是减压启动，那么它的启动电流也会高于工作电流的，因此我认为可以选用400A的比较好，如果要采用软启动器启动或者用变频器启动的话也可以选用其额定电流为250A的塑壳式空气断路器。其实我们根据实际经验都知道，除了用空气断路器作为电机的电源控制外，在电机控制电路中电机的保护还采用来多方面的保护，比如用热继电器作为过载保护、熔断器作为短路保护等。 (责任编辑：admin) |
