导线选择要求 根据国标GB 50054-2011有关规定,导线截面积的选择,注意需要考虑以下几点: 根据电流、导线敷设环境、敷设方式来选择导线的截面积 根据截面积及负荷电流,检验线电压

导线选择要求

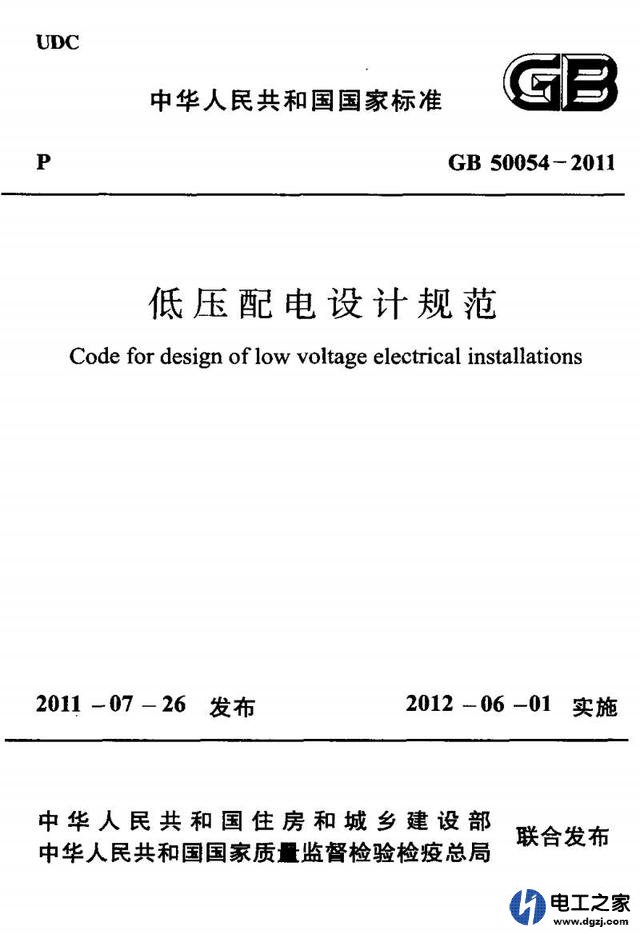

根据国标GB 50054-2011有关规定,导线截面积的选择,注意需要考虑以下几点:
根据电流、导线敷设环境、敷设方式来选择导线的截面积
根据截面积及负荷电流,检验线电压损失是否符合要求
导线最小截面积应满足机械强度的要求
怎么选导线截面积及要求

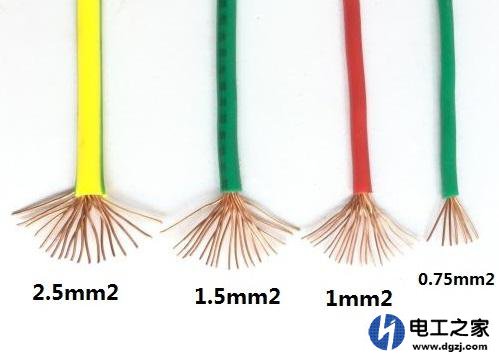

1. 截面积
题目中给出的是220V,1000W的电器。根据经验,一般单相220V设备电流1KW≈4.5A;如果是空调的话,1KW≈6A。我们就以4.5A来计算吧。
为了简便,这里就假设导线敷设方式是明线敷设直接放在地上。根据导线安全载流量,4.5A的电流明线安装需要0.75mm2的导线。
怎么选导线截面积及要求
2. 电压损失校验
任何电线都有电阻,既然有电阻就会有电压损耗。国家规定民用220V电压范围是+10% -15%,也就是说交流220V电压正常范围在187--242V,允许损失的最大电压为33V。
根据欧姆定律,电线允许最大电阻为R=U/I=33÷4.5=7.33Ω。
由于220V是零火线双回路,所以距离要按照40Km来计算。根据导线电阻计算公式S=pL/R,可以算出需要95mm2的电线。
3. 机械强度
为了简便计算,这里就假设导线敷设方式是明线敷设直接放在地上,那么不需要考虑机械强度。
综合以上可知,220V电线要想给20Km外的1000W设备供电,需要采用95mm2以上的电线。
成本计算
我们再来算一下成本。95mm的电线零售价格是50元/米,如果买40Km的话,45元的价格完全能拿到。算下来,40Km电线需要180万人民币,加上人工等成本最少要200万元。
花200万人民币给1KW的用电器供电,如果用来煮饭,吃了都会牙痛!哈哈!煮好了别忘记请我尝尝,我想体验一下牙痛的感觉!哈哈!
思维延伸
如果确实需要给20KM以外一台电器供电,可以考虑以下几种这种方案。
1. 可以装一台220V家用发电机,1000块钱左右就能搞定。
2. 采用太阳能发电也不错,环保,投资也不大。
3. 可以提高电源电压,线路允许损失电压变多,这样就可以降低电线截面积。
4. 采用高压输电,再把电压降下来,成本肯定低于200万。
