射频CC1000电路连接图分析 浅谈CC1000应用电路(3)

时间:2024-06-08 16:59来源:[db:来源] 作者:admin 点击:

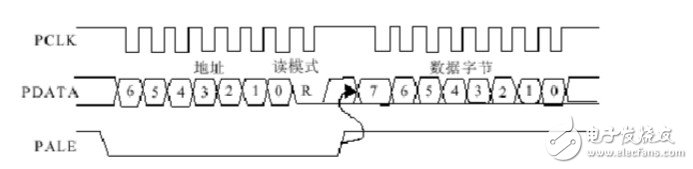

端口 ,并且微控制器必须在回读(D7:0)期间将其设置为三个状态,或者在管脚打开时将其设置为高电平。读取操作的时间如图4所示。 与微控制器连接 
端口,并且微控制器必须在回读(D7:0)期间将其设置为三个状态,或者在管脚打开时将其设置为高电平。读取操作的时间如图4所示。

  射频CC1000电路连接图分析 浅谈CC1000应用电路

  与微控制器连接 

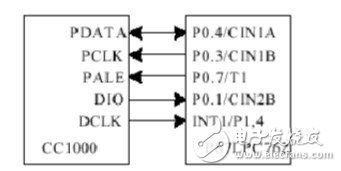

    微控制器使用3个输出引脚用于接口(PDATA、PCLK、PALE),与PDATA相连的引脚必须是双向引脚,用于发送和接收数据。提供数据计时的DCLK 应与微控制器输入端相连,其余引脚用来监视LOCK 信号(在引脚CHP_OUT)。当PLL 锁定时,该信号为逻辑高电平。图5为P87LPC762单片机与CC1000接口示意图。

  射频CC1000电路连接图分析 浅谈CC1000应用电路

  结语

  关于射频CC1000电路连接图的相关介绍就到这了,如有不足之处欢迎指正。

相关阅读推荐:秒懂FSK技术及基于CC1000的射频光传输设计

相关阅读推荐:cc1000无线模块电路图
