射频CC1000电路连接图分析 浅谈CC1000应用电路(2)

时间:2024-06-08 16:59来源:[db:来源] 作者:admin 点击:

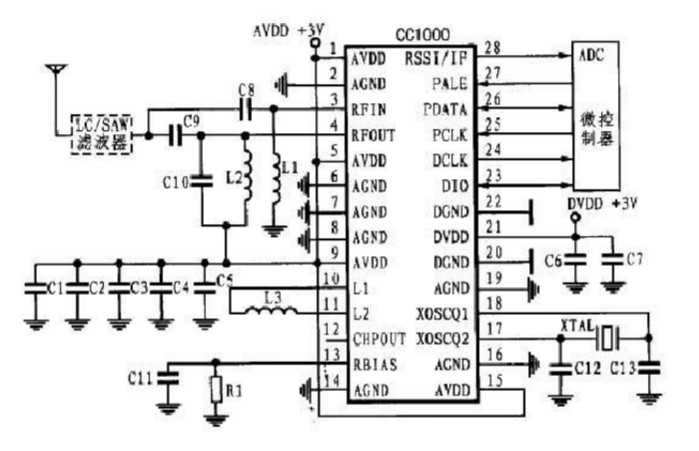

射频CC1000电路连接图分析 上图是CC1000的一个典型的应用电路,调节 元器件 C1-C13 、L1-L3、R1的参数值可使 CC1000工作在不同工作频率(300~1000MHz)。   

  射频CC1000电路连接图分析

  射频CC1000电路连接图分析 浅谈CC1000应用电路

  上图是CC1000的一个典型的应用电路,调节元器件C1-C13 、L1-L3、R1的参数值可使

  CC1000工作在不同工作频率(300~1000MHz)。 

    微控制器可以通过CC1000的串行接口(PDATA、PAlE和PCLK)对CC1000进行设置,通过CC1000的DIO完成数据的接收和发送。

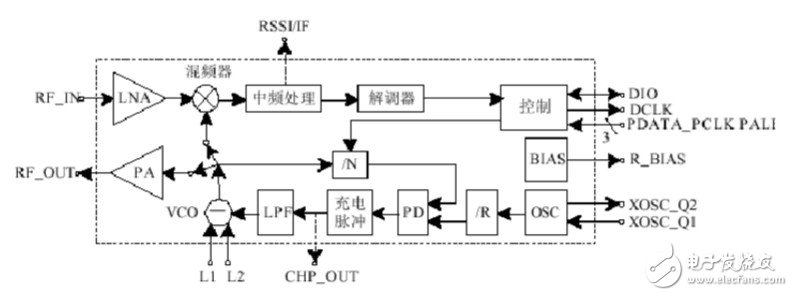

  图1显示了cc1000的简化框图。在接收模式下,可以将cc1000视为传统的超外差接收机。射频(RF)输入信号由低噪声放大器(LNA)放大并翻转到混频器中。中频(IF)信号是通过将RF输入信号混入混频器而产生的。在中频处理阶段,在将信号发送到解调器之前,对信号进行放大和滤波。可选的RSSI信号和IF信号也可以通过引脚混合RSSI/IF产生。解调后,CC1000从管脚DIO输出解调后的数字信号,通过芯片上的PCLK提供的时钟信号完成解调信号的同步。

  射频CC1000电路连接图分析 浅谈CC1000应用电路

  在发送模式中,压控振荡器(VCO)的输出信号直接馈送到功率放大器(PA)中。射频输出是由添加到DIO脚的数据控制的,称为FSK。这种内部T/R切换电路使得天线连接和匹配的设计更容易。它

  由频率合成器产生的本地振荡器在接收状态下被馈送到功率放大器。频率合成器由晶体振荡器(XOSC)、鉴相器(PD)、充电脉冲、VCO和分频器(/R和/N)组成。外部晶体必须连接到XOSC引脚,只有外围电感需要连接到VCO。(2)应用电路

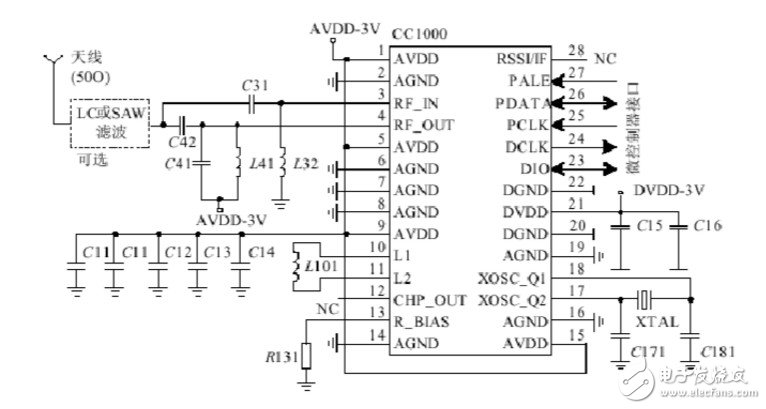

  当cc1000工作时,很少有外部组件。典型的应用电路如图2所示。在配置不同的cc1000传输频率时,外围组件的参数也不同。

  射频CC1000电路连接图分析 浅谈CC1000应用电路

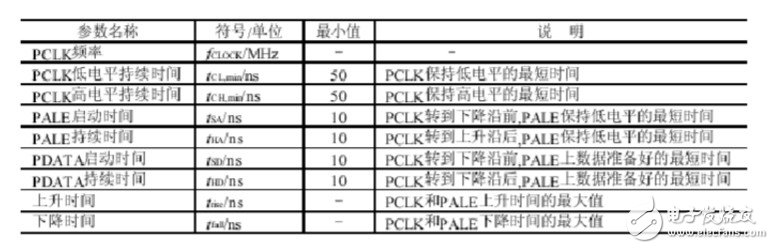

  表1  串行接口时序说明

  射频CC1000电路连接图分析 浅谈CC1000应用电路

  微控制器还可以通过相同的接口读出配置寄存器。首先,发送7位地址位,然后将读/写位设置为低电平以初始化读取数据。接下来,cc1000从可寻址寄存器返回数据。此时,PDATA被用作输出 (责任编辑:admin)
