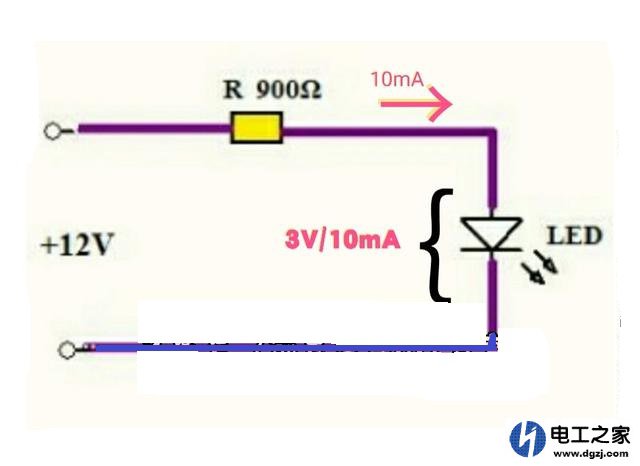

3V/10mA的LED通过一个900Ω的电阻接入12V电源，为何LED可以正常工作而不会因电流过大而损坏？下面我们以下图电路为例来解释一下。  12V电源点亮LED的电路。 上图中的LED为白光LED，这里假定其正向压降为3V，电阻R为限流电阻，其与LED为串联关系，故流过该电阻的电流与流过LED的电流相等。这个电路中由于电源电压为12V固定不变，LED的正向压降也是稳定不变的（实际中变化很小，这里忽略不计），故本电路的工作电流I由电阻R来决定，I＝（12V－3V）/0.9KΩ＝10mA。 串联分压，在本电路中，电阻R确实是分压了，其两端电压为9V。由于电源电压及LED的正向压降皆稳定不变，那么要想增大LED灯珠的电流，只有通过减小R的阻值来实现，而现在R的阻值也是不变的，故LED不会因为电流过大而损坏。 (责任编辑：admin) |
