220V变24V转12V直流电需要哪些元件

时间:2019-02-27 09:22来源:未知 作者:admin 点击:
1、如果题主说的这220V变成24V,我判断是一个变压器,次级线圈有三个桩,共24V,中心抽头,我手边就有一个这样的,常见的变压器基本都是两个抽头输出12V、用四只二极管桥式整流。

1、如果题主说的这220V变成24V,我判断是一个变压器,次级线圈有三个桩,共24V,中心抽头,我手边就有一个这样的,常见的变压器基本都是两个抽头输出12V、用四只二极管桥式整流。如果变压器是三个抽头一边12V,就用两只二极管全波整流为12v就行。
2、如果变压器只有两根抽头,确实是24V,那第一个办法:
减去次级(粗线)一半匝数,不管老式或新式变压器,它的次级都与初级分开的,老式的次级在外层,你可以从外表线桩一圈圈放,放掉一部分后插上220v用表量次级电压为12V,达到12V正好为止。因为一般人不会绕变压器,但减线圈是难不住的。
3、如果不是变压器,是开关电源,可以在输出稳压端改变稳压二极管,找一个12V的,我都是将两个6V串联当12V稳压二极管用。
在稳压二极管上并联几K的电阻可降压,如果串联就提高电压,但电压提高了,电流会减小。调压电源就是利用三极管基级的放大信号做到的,如果做简易的安全系数低些。

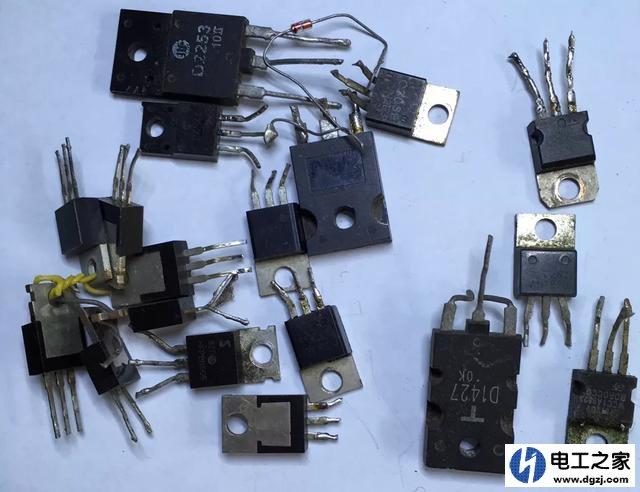

4、如果你无办法在24v的输出端调节稳压二极管,你也可以找个小变压器绕几十匝线起到降压限流作用,将24V降到16V、再接一只7812的稳压管,这样不会太烫。
5、还有一种找个变压器绕24V匝数的线圈、中心抽头,当并联在24V的线圈上时,就可得到两个12V,进行全波整流,(要有相应的圈数,否则发烫)!
220V变24V转12V直流电需要哪些元件
用一个220伏变12伏的隔离交流变压器,再在输出的任何一线上接一个整流二级管就是最简单的直流充电器。也可把二级管换成四个二级管组成的桥式整流更好。可以给像傻子一样的铅酸电瓶充电或带动像胡子刀等一样的低端电器运行,电流不能过大,变压器发热甚至烧坏,对电瓶也影响寿命甚至爆炸,有条件就测电流电压,没条件的串联一个超过12伏的大点功率的灯泡以限流限压,等灯泡不太亮了可能是充满或快慢了。这没保护电路,不安全,可做应急用。在特殊紧急情况下可参考。
电路形式有很多,如果要12V稳定,先用整流电路加电容把变压器输出的24V交流电转换成30多V的直流,再用稳压电路把电压降到12V.稳压电路最简单的是用三端线性稳压器,如7812 。如果输出电流比较大需要用到BUCK。如果真是220-24V变压器,整流后空载电压可能超过34V.甚至超过35V.超过7812最大输入电压,因此如果做产品不能用7812,电网一波动7812就挂了。
220V转24V变12V
方案1 变压器,整流桥,7812,滤波电容这个方案适用简单整流稳压
方案2 变压整流外,使用317做成自动稳压调整电路
方案3 用方案2,在此基础上增加短路保护和过压保护元件
需要根据电路要求做成不同电路满足实际要求
220伏经变压器降压至24伏,再用一个二极管半波整流,并接一个50伏10000UF的电解电容 ,就能得到12伏直流
最简单的电路是,变压器,二极管,稳压管,调整管,电阻,电解电容,电容。
交流容断器——桥式整流电路——虑波电容——三端稳压电路(7812)电解电容——直流容断器。
1,220伏变24/12伏交流变压器,容量可根据实际需要选型,2,二极管桥堆一个即可
