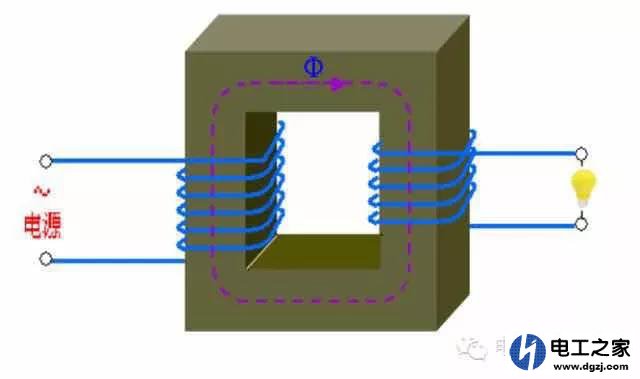

1、拿两种手机充电器做比较，以前的手机充电器很重，因为里面装了个铁芯变压器，它是用两组线圈来组成的，这两组之间一边接220V交流输入，一边12V输出，这之间都互不相通，起到隔离交流电的作用、很安全，但它的能量转换率只能80％吧！当220v交流接入圈数又多双细的（初级）时，硅钢片就呈了导磁体，这又短又粗的（次级）线圈内就得到了感生电流12v交流电。
要想变成5v1A以内的直流电量必须还要进行桥式整流（四个二极管）后再用16V1000uf的滤波电容并联在正负极上，得到比较纯正的直流电。
接下去要有一个7805的稳压集成块把12V直流降为5V1A以内的低压直流供应手机充电。
2、第二种纯电路板的电源，实际它不是纯电路板，它也有个小的高频率的变压器，其它都是由电子元件组成的。
它要把220V交流进入桥式整流滤波后变成约300V的直流，经三极管振荡，再经高频变压器输出，这输出的低压也与高压部位隔离，输出也是安全的。到了输出后再经二极管半波整流后也要滤波，就得到26V左右的电压，经5V稳压管的稳压作用，才变成了5V1A的直流，再经过电容滤波后供手机充电。
3、那种阻容式的电路没有变压器，它的电流小不安全，不允许用于手机充电，只有在手电里可用。

直流供电电路一般有三种方式。一种是变压器式，它有结构简单，成本低廉，且一次与二次线圈间是互相绝缘，所以，相对低压直流电路与市电是隔离的，比较安全。第二种是开关稳压电源，它是一种比较精确的直流供电电源，并能够实现恒流、恒压，实现可调输出电压，以及短路保护等功能，但是成本造价很高。另外一种就是阻容降压直流供电方式，它的最大特点就是，成本低廉，但是，它的直流供电端是带市电的，而且供电电压也不够稳定，只有应用到一般简单供电电路，并且人们接触不到的封闭环境，比如，LED照明灯具的驱动里面，但是在打开检修时一定要注意安全。
带变压器的有隔离功能，被适配的电器不带220v电，比较安全，纯线路的带220V交流电工作时手不能碰触整个设备的金属部分，多用于小功率要求不高的简易电路中
