交流电经过整流桥输出电压计算方法

时间:2019-01-02 13:25来源:未知 作者:admin 点击:
对于单相桥式整流电路,其按照下图1 所示。 其负载RL两端的直流电压: u0=u20.9;直流电流RL=u0/RL=0.9u2/RL;桥式整流 二极管 所承受的最大反向电压Uam=2u2;式中的u2是 变压器 次级交流电动

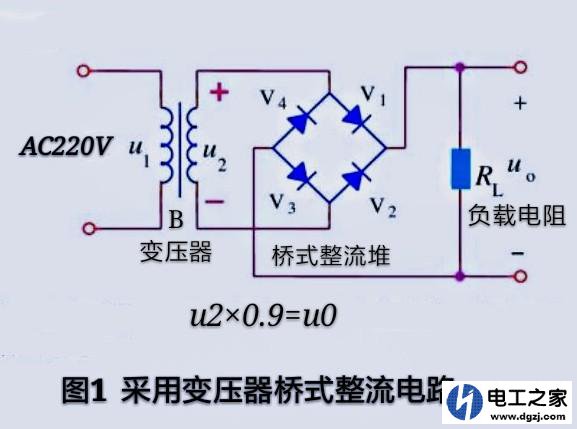

对于单相桥式整流电路,其按照下图1 所示。
交流电经过整流桥输出电压计算方法
其负载RL两端的直流电压: u0=u2×0.9;直流电流RL=u0/RL=0.9u2/RL;桥式整流二极管所承受的最大反向电压Uam=√2×u2;式中的u2是变压器次级交流电动势的有效值。桥式整流二极管每只二极管流过的电流为负载电阻Iz/2。桥式整流堆整流电路的效率与全波整流电路效率一样,都是0.9u2。

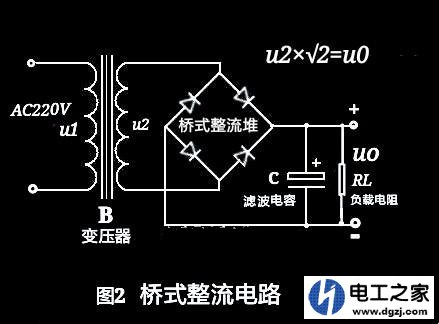

此时整流出来的直流电压成分中,其实是脉动直流电,其波纹系数比较大。 如果想要比较平滑的直流电,必须采用电电容来进行滤波,将脉动成分中的峰值进行吸收,填补由于二极管换向时产生的凹坑,这样它滤波后的直流电压接近纯直流电。 请看下图2 所示。

交流电经过整流桥输出电压计算方法
上图2是一个加了滤波电容器的电路。由于电解电容器是一个典型储能元件,它有很好的充放电特性,故经过滤波电容器后的直流电压将比未加滤波电容器的高。其电压为u0=u2×√2(这里举例说明;假如变压器的次级交流电压u2为10V,没有添加滤波电容时的整流直流电压应该是9V。如果在整流桥后面加了滤波电容器后,则此时的负载RL两端的电压u0=10×1.414=14.14V)。而整流滤波后的直流输出电流与滤波电容器的容量有关系。
下图3是整流桥内部二极管工作时的一个电流流经图。 (责任编辑:admin)
