电路中的耦合是什么意思

时间:2018-09-04 13:37来源:未知 作者:admin 点击:
耦合简单来说就是两个端口相互连通,两者相互结合,相互作用的意思。两个端口之间存在电压放大倍数、电流放大倍数、互阻抗或互导纳,两个端口之间就存在耦合。耦合也可以从两

耦合简单来说就是两个端口相互"连通",两者相互结合,相互作用的意思。两个端口之间存在电压放大倍数、电流放大倍数、互阻抗或互导纳,两个端口之间就存在耦合。耦合也可以从两个端口之间扩展到多个端口之间。电路中比较常见的耦合有电容耦合,互感耦合,直流耦合等。公共阻抗耦合容易被新手忽略,是产生干扰使电子产品性能下降、可靠降低的原因之一。
实际上电磁波耦合也很常见,但以上回答不包括电磁波耦,借助S参数可以描述电磁波耦合。
如果耦合是不需要的甚至产生了副作用时,就需要消除耦合,消除耦合简称去耦、退耦等。常常使用并联电容,串联电感或磁珠,滤波,隔离,屏蔽等方法来消除或减小耦合。
电路中的耦合一般是指上一级放大器输出端与下一级放大器输入端或负载之间的连接方式,一般分为直接耦合,阻容耦合,变压器耦合。直接耦合多用于直流或超低频放大器,阻容耦合和变压器耦合用于交流放大器,其作用主要是1.级间隔离,降低相邻两级放大器间的相互影响。2通交流阻直流,只让上一级输出信号中的交流成份进入下一级放大器。3.阻抗匹配,使放大器输出的效率达到最佳。
耦合:简言之即电信号传输的连接方式,因直流电和交流电传输的方法是有区别的,故常用的耦合方式有如下几种。
一.直接耦合。即通过导线直接连接,交直接均可传输。
二.阻容耦合。即用电容将交流电传输到下一环节,交流电是可以通过电容的。但此法不能耦合直流。
三.变压器耦合。利用变压器的电磁之间转换原理,实现电到磁再磁到电转换实现信号耦合,不能耦合直流信号。
四.光电耦合。先将电信号变成光信号发送,收端再进行光到电的转换,从而实现信号传输。原理上交直流信号均可传输,但工程上常用于传输数字信号。

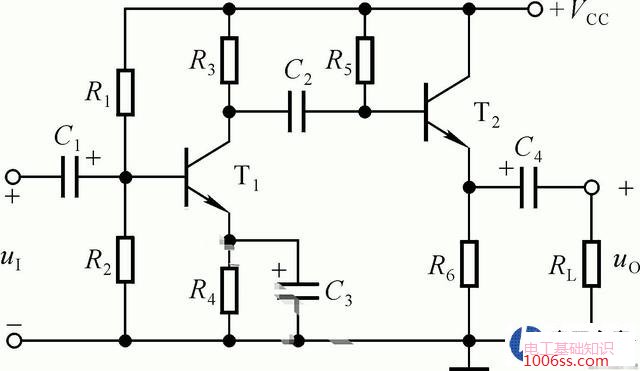

在电路中,耦合就是连接的意思,就是将上一级的信号送到下一级,有时候是不能直接连接在一起的,所以就需要用到电子元器件来进行连接,比如两级放大电路中的耦合电容,如下图中的C2的作用就是耦合。
电路中的耦合是什么意思
上图中是一个两级放大器,如果没有耦合电容来进行直接连接的话,就会使前后级的直流通路相互联通,影响各自的静态工作点,容易产生零点漂移。上图中的耦合被称为阻容耦合,作用就是隔绝两个放大器中的直流,使交流信号可以没有衰减的通过,所以这个电容一般取值比较大。
电路中的耦合是什么意思

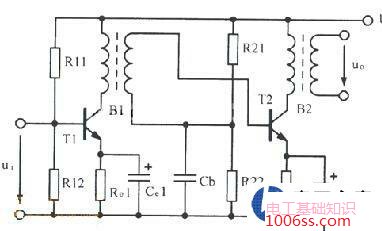

当然放大电路中的耦合不只有电容耦合,还有变压器耦合等多种形式。耦合在电路中的作用有滤波,隔离,以及阻抗变换等。上图中就是是一个变压器耦合电路,是利用电磁感应的原理来传递交流信号,隔绝直流通路的,主要优点是可以进行阻抗匹配。
电路中的耦合是什么意思

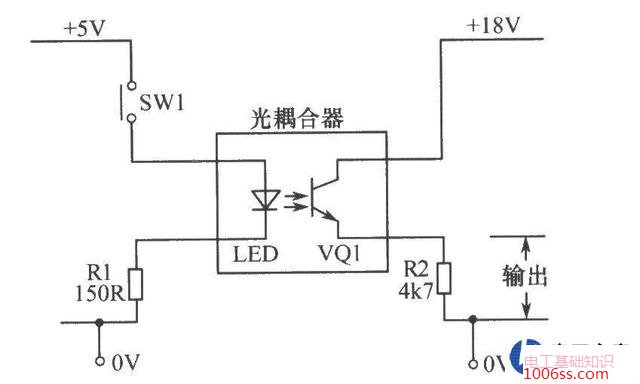

上图中是一个光电耦合电路,俗称光耦,主要作用是将输入和输出隔离,利用发光二极管和光电三极管相互绝缘组合在一起,实现用光来传递信号,隔离电器之间的连接。这也是一种耦合方式。
根据上面所说,耦合就可以理解为实现不同作用的连接。
