usb充电接口的插座拆解图

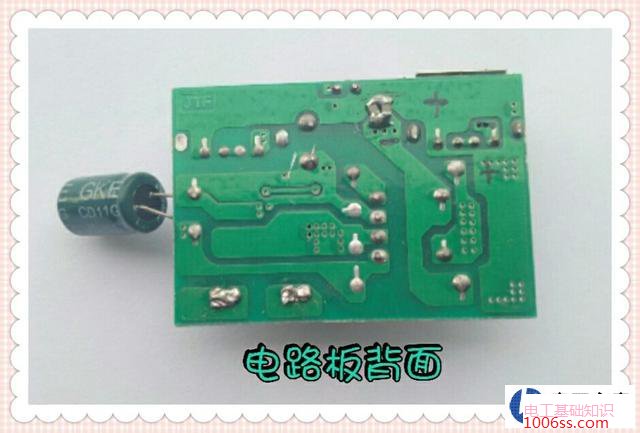

上图为电路板的背面，从图片中可以看到，其USB充电口是并联的。

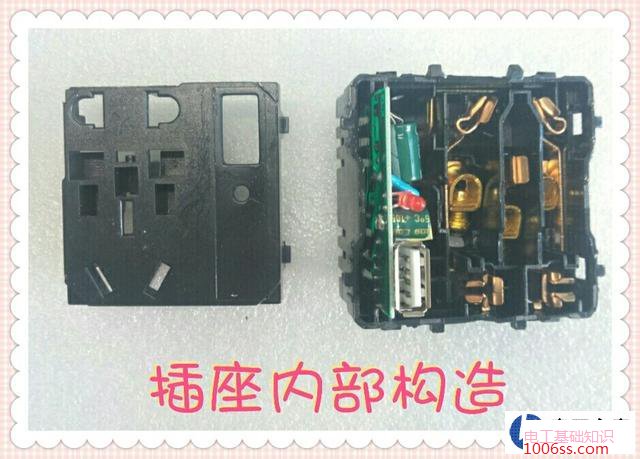

上图为USB插座的内部构造。由于这种简单的带USB充电口的插座没有给充电电路板上加装电源控制开关，故这种插座的充电电路是一直接在AC220V电路中的。这与手机充电器一直插在电源插座上不拔一样，内部的充电电路在昼夜不停的消耗着电能，并且插座上面的电源指示灯也是一直点亮的（指示灯较亮，晚上还可能影响睡眠）。
这种带USB充电口的插座也有带开关控制的，不充电时，按一下开关即可关断5V输出，但是笔者拆过一款明装带控制开关的，不知何故，其内部的控制开关是接在5V电路的输出端，关断的只是5V输出，而充电电路仍然接于AC220V电路中。
