5V2A手机充电头给5个1WLED灯供电需要怎样处理

时间:2020-07-02 14:18来源:未知 作者:admin 点击:
驱动LED有恒压和恒流两种方法 首先5V/2A的手机充电头直接连接点亮LED是不行的,需要增加恒压或者恒流的驱动电路。恒压驱动的话可以增加合适的电阻来进行限流;恒流的话可以通过恒

驱动LED有恒压和恒流两种方法
首先5V/2A的手机充电头直接连接点亮LED是不行的,需要增加恒压或者恒流的驱动电路。恒压驱动的话可以增加合适的电阻来进行限流;恒流的话可以通过恒流驱动IC来实现。下面给大家分享一下恒压和恒流的驱动方法。1W的LED发热量会非常大,需要用到铝基板和散热器哦。

5V2A的手机充电头恒压驱动5个1W的LED灯
首先需要知道1W的LED灯的工作电流和工作压降压。假如1W有LED工作压降压为3V,工作电流需要330mA。因为LED的工作压降会有差异,最好让LED的工作电流稍为小一些,假如设定LED工作电流为300mA。那么限流电阻=(5V-3V)/0.3A=6.6R。

因为5个LED是并联的,每个LED需要300mA,5个LED就需要1.5A的电流的。耗能相对较多。

5V2A的手机充电头恒流驱动5个1W的LED灯
1W的LED是大功率的LED,最好使用恒流的驱动,使得亮度更为均匀,更为可靠。在恒流的驱动中,我们最好选择串联的方法,所以选择升压型恒流驱动IC是最合适的。XL6001这款芯片比较适合,5V电压输入,可以驱动2~6颗串联的1W有LED,完全满足题主的需求。可以通过反馈电阻设置需要的电流。ILED=0.22V/RS,当RS=063R时,工作电流大约为350mA。因为此方案5颗LED是串联的,消耗的电流更少,更为节能。

XL6001芯片的封装为SOP-8,尺寸也相当小哦。

驱动大功率LED建议大家用恒流的驱动方法哦,同时需要注意散热。

1W的LED灯珠的工作电流可达数百mA,想用5V/2A的手机充电头驱动5个这种大功率灯珠工作,一般需要采用恒流驱动,才能保证LED灯珠长时间稳定可靠的工作。这里介绍一款采用专用恒流驱动IC——7135构成的大功率LED灯珠恒流驱动电路,其不需要其它阻容元件,即可直接驱动1W的白光LED灯珠工作。

7135是一款大功率LED灯珠常用的恒流驱动IC,其外形封装如上图所示,一般采用SOT-89封装,只有三个引脚,分别为电源端、地端及输出端,其不需要外接其它元件,即可输出恒定的电流驱动LED灯珠工作。该恒流IC的工作电压范围为2.7~6V,最大驱动电流为350mA,可以直接驱动一个1W的白光LED灯珠工作。

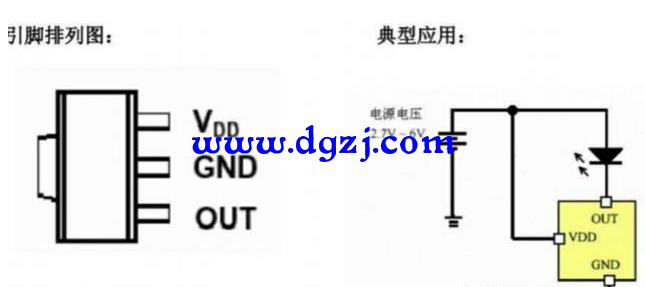

7135恒流IC的引脚排列及典型应用电路如下图所示。

5V2A手机充电头给5个1WLED灯供电需要怎样处理
这里假定提问者说的1W的LED灯珠为白光LED灯珠,它们的工作电流一般在300~330mA,可以直接采用7135来驱动。我们只要按上图所示,将LED灯珠的正负极分别接在7135的Vdd端和Out端之间,然后将5V/2A手机充电头的正负输出分别接7135的Vdd端和GND端,这样即可点亮一个1W的白光LED灯珠。若想点亮5个1W的白光LED灯珠,我们可以选用5个7135,都按上图电路连接即可。 (责任编辑:admin)
