运算放大器基本特性及运放构成的基本电路图

时间:2018-07-04 15:21来源:未知 作者:admin 点击:
运算放大器基本特性 1.电路符号 2.端口意义 3.外部电源连接 运算放大器正常工作时,必须提供工作电源,通常正负电源的连接方式为 4.实际运放外部引脚实例 5.运算放大器的电路模型

运算放大器基本特性

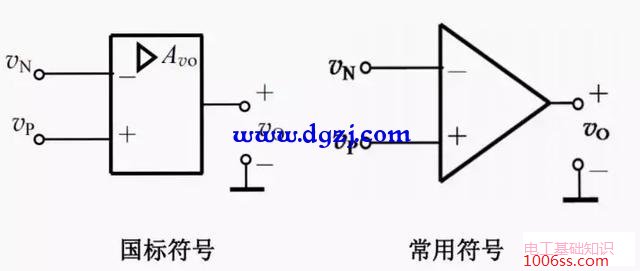

1.电路符号
运算放大器基本特性及运放构成的基本电路图

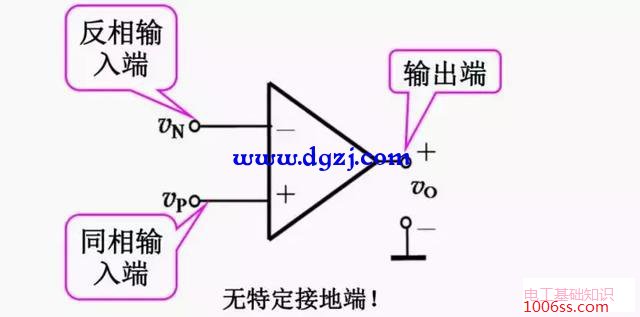

2.端口意义
运算放大器基本特性及运放构成的基本电路图

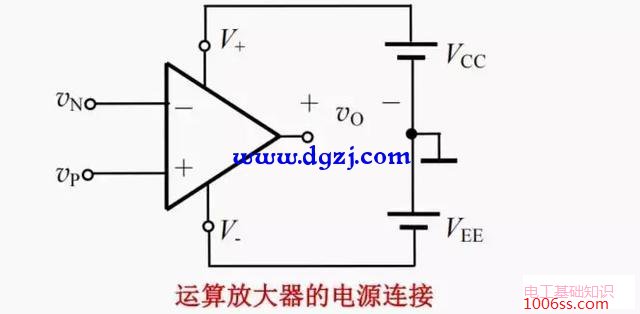

3.外部电源连接
运算放大器正常工作时,必须提供工作电源,通常正负电源的连接方式为
运算放大器基本特性及运放构成的基本电路图

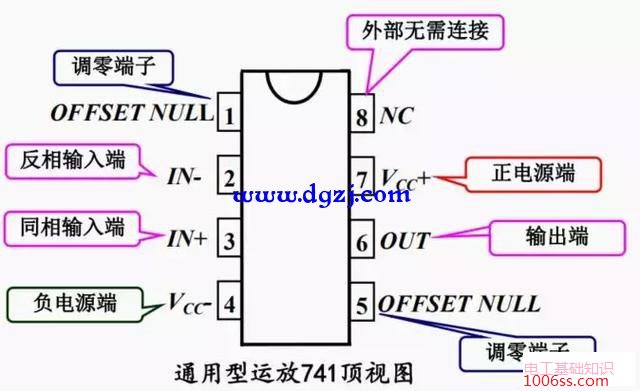

4.实际运放外部引脚实例
运算放大器基本特性及运放构成的基本电路图

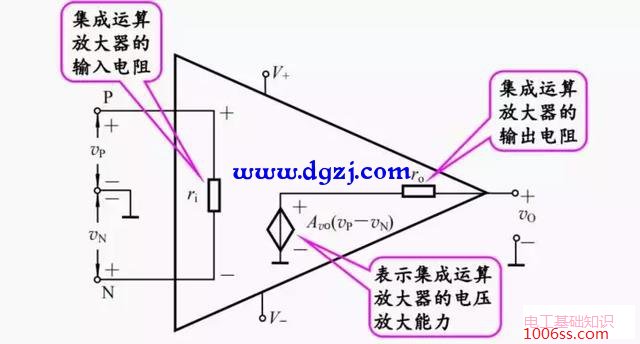

5.运算放大器的电路模型
运算放大器基本特性及运放构成的基本电路图

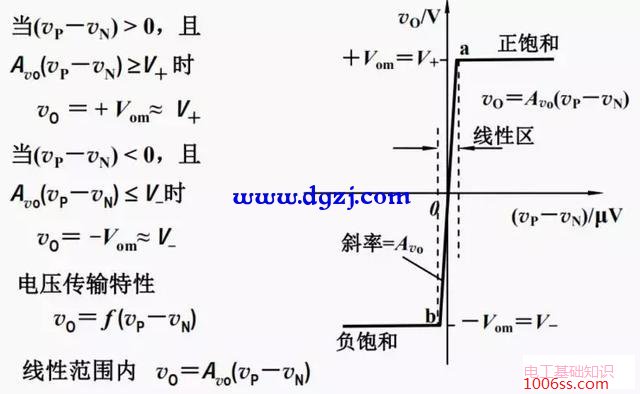

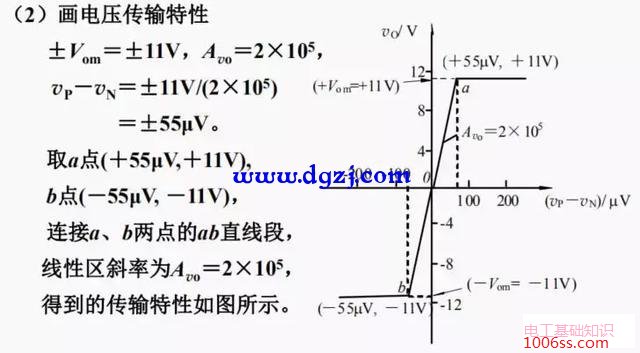

6.运算放大器的传输特性
运算放大器基本特性及运放构成的基本电路图

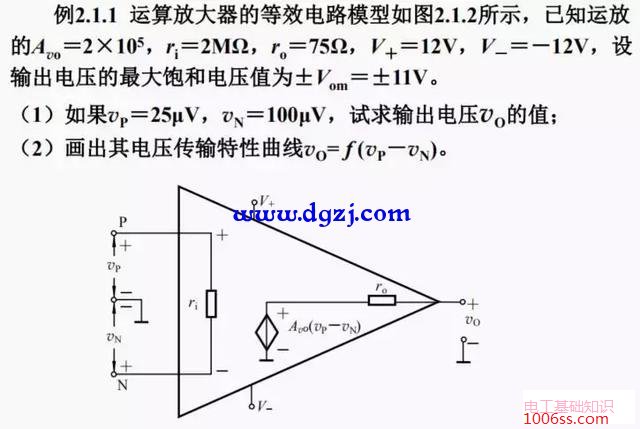

注意输入输出的相位关系
运算放大器基本特性及运放构成的基本电路图
运算放大器基本特性及运放构成的基本电路图
运算放大器基本特性及运放构成的基本电路图
运算放大器基本特性及运放构成的基本电路图

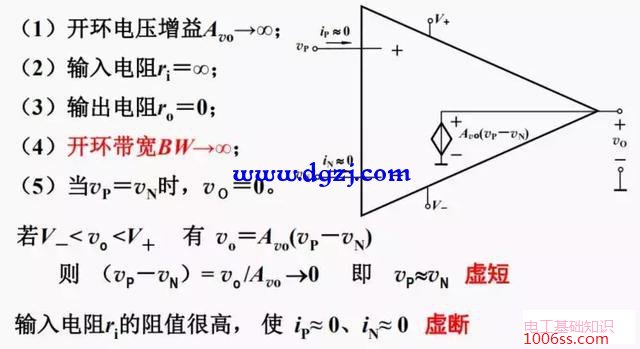

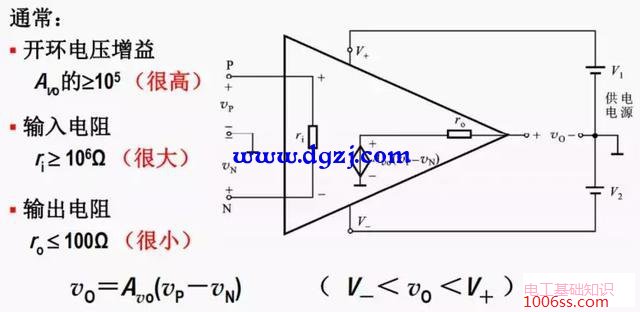

7.理想运算放大器的参数
运算放大器基本特性及运放构成的基本电路图

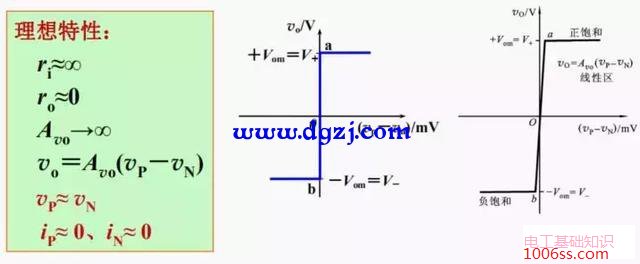

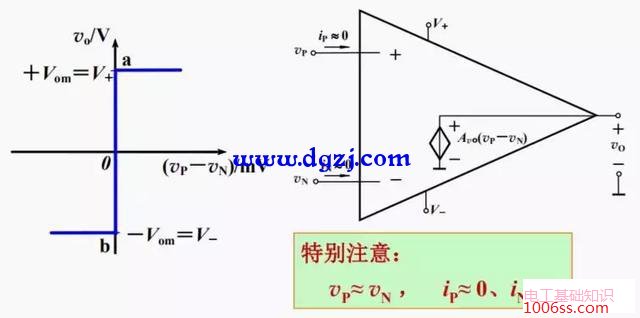

8.理想运算放大器的传输特性
运算放大器基本特性及运放构成的基本电路图
“虚短”和“虚断”是用来分析各种运放线性应用电路的有力法则
运放构成的基本电路
同相放大电路
运算放大器基本特性及运放构成的基本电路图

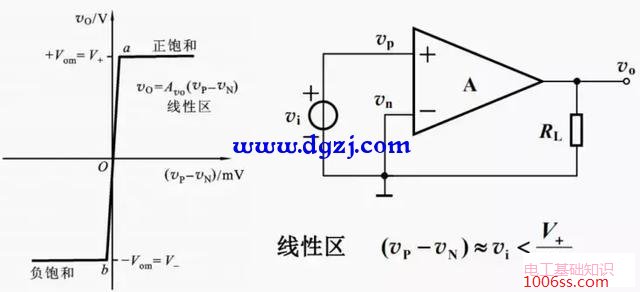

能采用以下形式对信号进行线性放大吗?为什么?
理论上可以,实际上很难。要求输入信号非常小,且此时运放的带宽也很窄。
实际应用中,线性放大时都需要引入负反馈
反馈:将输出量(电压或电流)送回到输入的过程
负反馈:反馈到输入的信号将减小原来加到放大器输入端的信号

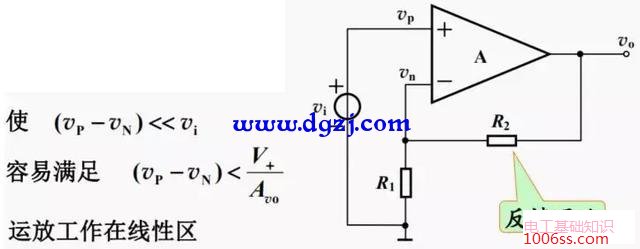

运算放大器基本特性及运放构成的基本电路图
由于实际运放与理想运放特性很接近,所以在工程应用时,都将实际运放当作理想运放来简化分析和设计。
需要特别注意,它们最大的差别是,理想运放的频带宽度是无限的,而实际运放的带宽是有限的。
运算放大器基本特性及运放构成的基本电路图

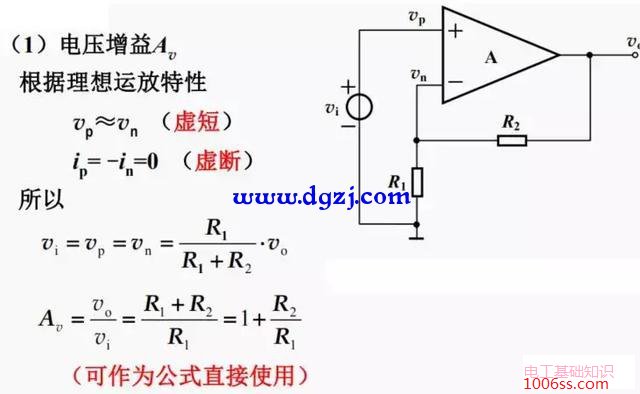

指标分析
运算放大器基本特性及运放构成的基本电路图
运算放大器基本特性及运放构成的基本电路图
采用实际运放模型的电压增益
运算放大器基本特性及运放构成的基本电路图
采用理想运放模型的电压增益
运算放大器基本特性及运放构成的基本电路图
实际上,电阻R1和R2阻值通常都有5%~10%的误差,所以用理想运放代替实际运放进行电路分析和设计完全可行。

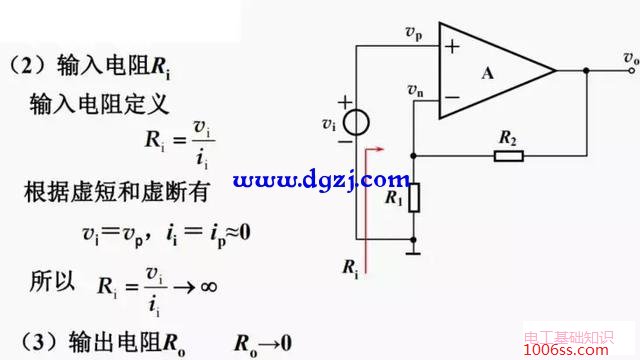

运算放大器基本特性及运放构成的基本电路图
输入电阻趋于无穷大;输出电阻趋于0,因此带负载能力强,所带负载电阻大小不影响其运算关系。
‘运算放大器及其信号放大’ 小结:
● 集成运算放大器是一种增益很高的放大器,其作为一种基本的三端(信号端子)器件,可以实现多种运算功能,如比例、加法、减法、积分和微分等。
● 集成运算放大器的外接端子主要有反相输入端(N)、同相输入端(P)、输出端(O)和电源供给端子 V+和 V-。
● 运算放大器有两个工作区,线性区和非线性区。在线性区,其放大同相输入端与反相输入端之间的差值信号(vP-vN)。运算放大器开环(无负反馈)工作时,很容易进入非线性区,输出电压接近电源电压。
● 理想的运算放大器具有无穷大的开环增益,无穷大的输入电阻和 0 输出电阻,即:Avo→∞,ri→∞, ro=0。
● 通过引入合理的负反馈而使运算放大器稳定工作于线性放大区,此时可以通过“虚短”和“虚断”来分析运放构成的线性电路。
