三点式振荡电路指电感三点式（哈特莱）、电容三点式（考毕兹）振荡电路，是指振荡回路有三个输出端，分别与三极管的三个极连接的电路，如下图一、二，电感三点式电路由L2进行反馈，L1、L2、C共同组成了振荡回路，其它电容为旁路、耦合电容，电阻为偏置、负载电阻。电容三点式电路由C2进行反馈，C1、C2、L共同组成了振荡回路，同样其它电容为旁路、耦合电容，电阻为偏置、负载电阻


在前面的文章中我们已经知道判别变压器反馈式振荡电路的方法是瞬时极性法和电流变化法，而判别三点式振荡电路也可以用瞬时极性法。但是必须先明确以下几点：
一、将交流通道画出来（如果你是大神，这一步可以省略），等效原则：工作电容小，耦合、旁路电容大，大几十倍；工作电感小，扼流圈大，耦合、旁路电容短接，高频扼流圈开路。电阻可以不画，这样电路更简洁。电源短接即可。这是放大电路画法的基本功，大家应该熟练掌握。
二、明确接地点，若是中间接地，则两端极性相反，若是一端接地，则中间和另一端极性一致，这个中间、两端指的是三点式；关于这个原理这里不再详解了，记住结论就行了。
三、我们知道振荡电路起振的必备条件是相位平衡与振幅平衡，前者是我们今天研究的对象，后者只要偏置电路形成，能够工作中放大状态，反馈电感、电容合适，就可认为其具备了振幅平衡条件。
好了，根据上述原则我们画出图一、图二对应的交流通道如下：


画出交流通道以后，我们可以利用瞬时极性法进行判别了，如图三，设基极信号+，则集电极信号-，反馈到基极信号+，属于正反馈，能够振荡。图四同理，也能够振荡。
通过上面的分析我们对三点式振荡电路有了一定的了解，那么现在就可以切入主题，我们采用更为方便的办法来判别三点式振荡电路，那就是-射同基反（源同栅反）法。

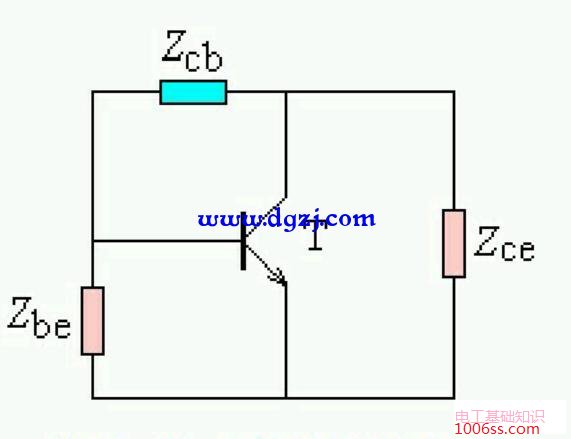

射同基反（源同栅反）：“射”指的是三极管的发射极，“同”就是相同的意思，“基”指的是三极管的基极，“反”就是相反的意思。也就是三极管发射极两端的电抗的性质是相同的，同是电感或同是电容；而基极两端的电抗性质不同，即电感、电容，如下图五a、b。源同栅反指的是场效应管的源极、栅极。Zbe、Zce电抗性质相同，Zbe、Zcb电抗性质不同。关于这个的原理这里不再详解，记住结论就行了，否则内容太多，消化不了，影响理解。


根据上面的讲解我们可以联系图三、图四进行研究，它们都符合射同基反的结构，因此电路能够振荡。

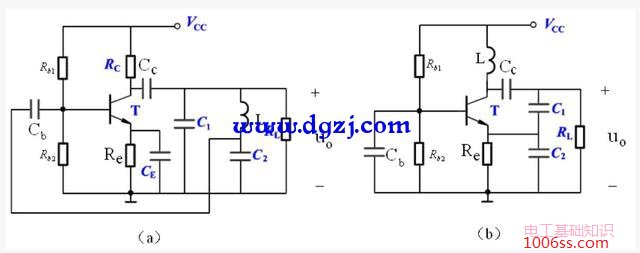

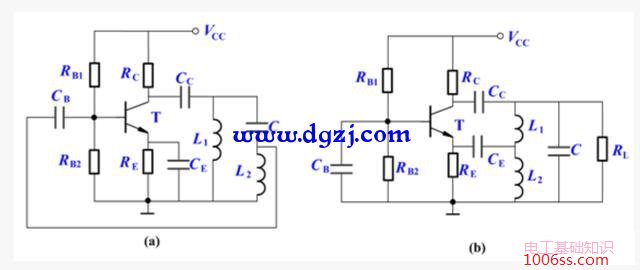

下面这四个个三点式振荡电路都具备振荡条件，大家可自行研究，图六a为共发射电路，图六b为共基电路。图七类似。


三点式振荡电路应用非常广泛，形式多样，但都可以简化成以上通道。
