反馈电路种类和分类

时间:2018-07-04 15:21来源:未知 作者:admin 点击:
反馈电路种类很多,具体如下: 一、按与输入信号相位的关系分:正反馈、负反馈,正反馈就是反馈信号和输入信号同相位,输入信号和反馈信号叠加后得到了增强,放大倍数得到了提

反馈电路种类很多,具体如下:
一、按与输入信号相位的关系分:正反馈、负反馈,正反馈就是反馈信号和输入信号同相位,输入信号和反馈信号叠加后得到了增强,放大倍数得到了提高,这种情况用在了振荡电路当中,这是振荡电路工作的必备条件之一,尽管听起来正反馈能够提高电路的放大倍数,但会使放大器性能变坏,正反馈电路有变压器反馈、电感反馈、电容反馈、阻容反馈等。负反馈就是输入信号和反馈信号相位相反,输入信号和反馈信号叠加后被减弱,尽管使得电压放大倍数降低,但这种电路的应用具有普遍性,它可以有效的提高电路的稳定性,减小非线性失真,提高放大器的抗干扰能力,改变电路的一些性质,如输入、输出电阻,以适应我们的需要。

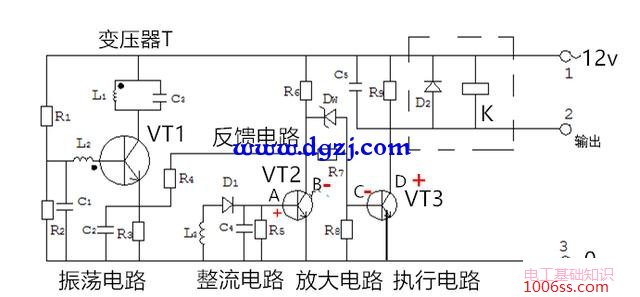

如下图一所示的接近开关电路中的振荡电路中反馈线圈L2就是输入正反馈,使电路具备振荡条件。R3是三极管VT1的直流偏置反馈电阻,属于电流负反馈形式,起稳定静态工作点作用;R4起正反馈作用,其虽然不是促进振荡作用,但有加快起振、停振的作用。
反馈电路种类和分类
图一 接近开关反馈电路
图二是比较经典电容三点式振荡电路,C2为反馈电容。
反馈电路种类和分类
图二 电容三点式振荡电路
图三是比较经典的电感三点式振荡电路,L2为反馈电感
反馈电路种类和分类
图三 电感三点式振荡电路

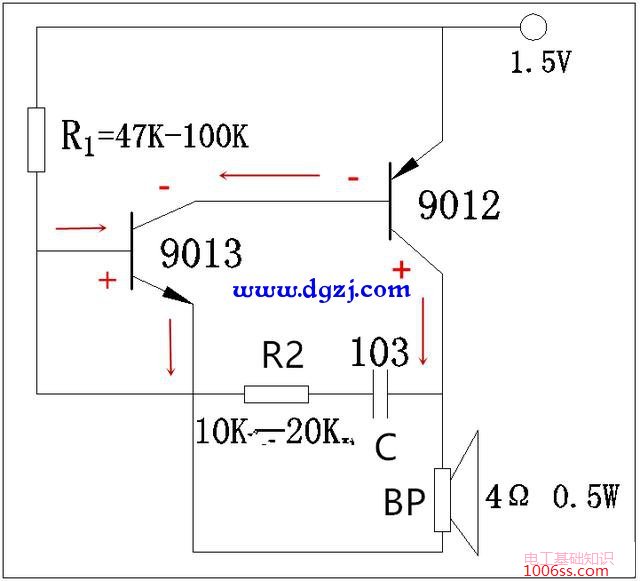

图四为互补音频振荡电路,R2C为反馈电路
反馈电路种类和分类
图四 互补音频振荡电路

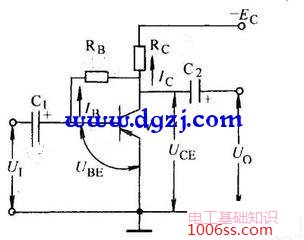

图五为比较典型的电压并联负反馈电路。
反馈电路种类和分类
图五 负反馈偏置电路
二、按反馈的电量分:直流反馈、交流反馈、交直流反馈;直流反馈就是只反馈直流信号,用来稳定放大器的静态工作点,交流反馈反馈的是交流信号;交直流反馈就是既反馈直流信号,又反馈交流信号;如果是电阻反馈则会反馈两种交流、直流信号,如果是电容反馈反馈一种信号。
下图六,为交直流负反馈,全称为分压式电流负反馈电路,对交流、直流均有反馈作用。
反馈电路种类和分类
图六 直流负反馈电路

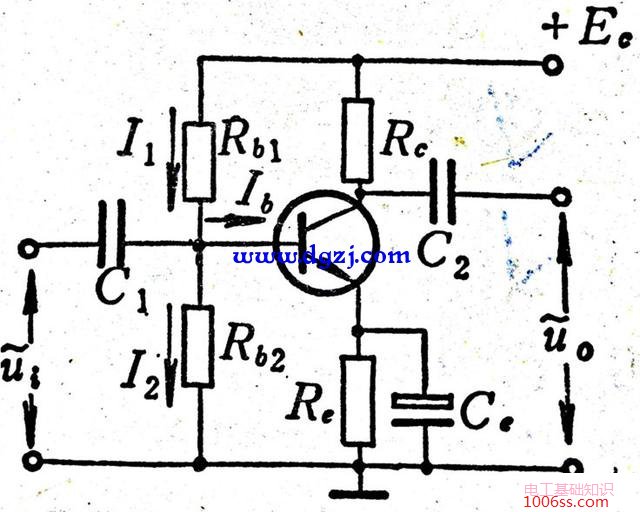

图七为分压式电流负反馈偏置电路,只对直流反馈,交流通过旁路电容Ce对地了。
反馈电路种类和分类
图七 分压式电流负反馈偏置电路
三、根据负反馈信号和原有信号之间的连接方式,分串联反馈和并联反馈。如图五属于并联反馈,图六属于串联反馈;图八属于串联反馈
反馈电路种类和分类
图八 射极输出器
四、根据放大电路的反馈信号是正比于输出电压还是正比于输出电流,可分为正电压反馈和电流反馈。如图五、八属于电压反馈,图六属于电流反馈
负反馈特点,负反馈电路有以下共同特点:
1.电压、电流反馈影响的是输出电阻,电压负反馈具有较低的输出电阻;电流负反馈:具有较高的输出电阻;
2.串联、并联反馈影响的是输入电阻,串联反馈:具有较高的输入电阻,相当于串联了一个电阻;并联反馈:具有较低的输入电阻,相当于并联了一个电阻。
射极输出器是我们非常熟悉的电路,如图八,它是属于非常典型的电压串联负反馈电路,因此其有输入电阻高、输出电阻低,电压放大倍数低,输入输出同相的特点、它的带负载能力较强,用在阻抗变换的地方。
以上是单级电路反馈。多级电路反馈类型同上
反馈电路种类和分类
图九 两级电压串联负反馈电路
反馈电路类型的判别:用瞬时极性法判别反馈类型是正反馈还是负反馈,需要两条明确以下原则
1.不管是pnp、npb三极管,它们各极变化都有下面的规律
(1)基极与发射极同相;
(2)基极与集电极反相;
(3)发射极与集电极同相
2.若基极与发射极信号同+或同-,则为负反馈,反之为正反馈。
根据上述两个原则可以判别正负反馈,如图十、图九、图八
反馈电路种类和分类

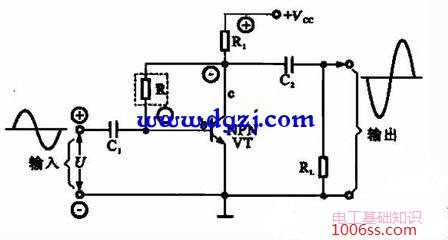

图十 电压并联负反馈电路
3.如果把放大器的输出端短路,反馈信号为零,则为电压反馈;如果把输出端短路,反馈依旧存在,则为电流反馈;
电压反馈(电流反馈)不应理解为反馈到输入端的信号就是以电压或电流的形式出现。反馈信号中输入端以电压欣赏还是电流形式反映出来,是与输入端的反馈方式互相联系的。规律是输入端为串联反馈时,则不管输出端是电压反馈 还是电流反馈,反馈信号中输入端都以电压形式出现;反之,如输入端为并联反馈,则都以电流形式出现。
