数码管工作原理及电气特性
一、工作原理
数码管是一种半导体发光器件，其基本单元是发光二极管。能显示4位数字的叫四位数码管，当然也有多位和只有一位的数码管，他们的电气原理相同。数码管按段数分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。当某一字段的阳极为低电平时，相应字段就不亮。

二、电气特性

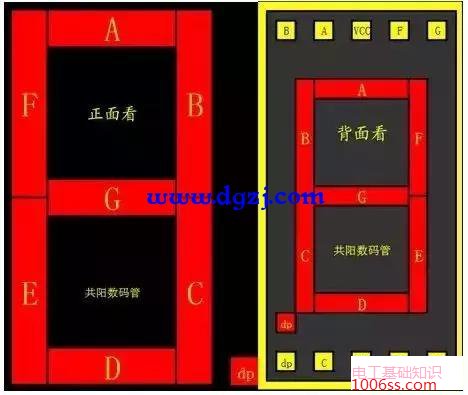

单位数码管有十个管脚，其中有8根是用来点亮a,b,c,d,e,f,dp 共8个发光二极管（原理中有介绍），3，8两个管脚为公共COM脚，它们相连通且作用相同，可接任意一根。为了更清楚介绍，贴图如下


共阴数码管脚位对应图
