根据电路板画电路原理图的思路和方法
1、画电路原理图基本思路
1）尽最大可能缩小画图范围
没有必要画出整机电路图，根据故障现象和可能采取的检查步骤，将故障确定在最小的范围内，只对这一范围内的电路依据实物画图。
2）确定单元电路类型
根据电路板上元器件的特征确定电路类型，例如是电源电路中的整流电路还是放大器电路等，确定电路种类的大方向。

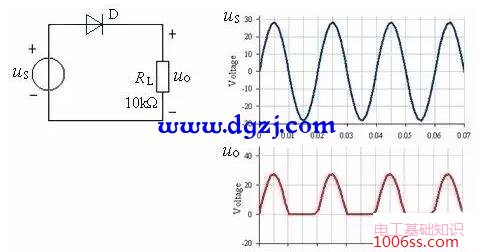

再根据电路类型，观察电路板上元器件的特征，确定具体单元电路的大致种类。例如，见到一只整流二极管是半波整流电路，见到2只整流二极管是全波整流电路，见到4只整流二极管是桥式整流电路。



3）选用参考电路

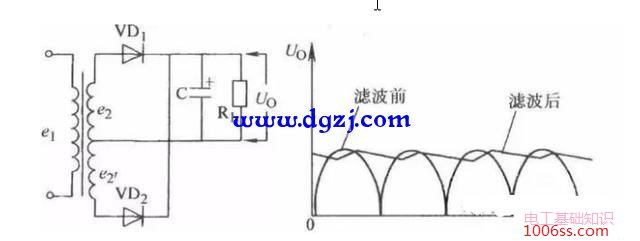

根据具体的电路种类，利用所学过的电路作参考电路。例如对于全波整流电路，先画出一个典型的全波整流电路，然后与电路板上的实际电路核对，进行个别调整。
4）验证方法
画出电路原理图后，再根据所画的电路原理图与电路板实际情况进行反向检查，即验证所画电路中的各元器件在电路板上是不是连接正确，如果有差错说明所画电路原理图有误。
2、观察电路板上铜箔线路走向的简单方法
观察电路板上元器件与铜箔线路的连接和铜箔线路的走向时，可以用灯照的办法。用灯光照在有铜箔线路的一面，在元器件面可以清晰、方便地看到铜箔线路与各元器件的连接情况，这样可以省去电路板的翻转，不断翻转电路板不但麻烦，而且容易折断电路板上的引线。

3、双层电路板观察铜箔线路的方法
1）双层板结构

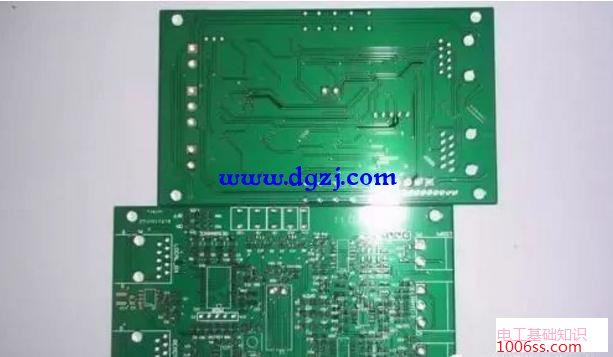

下图是双层电路板示意图，在装配元件面（顶层）和背面（底层）都有铜箔线路，贴片元器件可以装在顶层也可以装在底层。

2）过孔

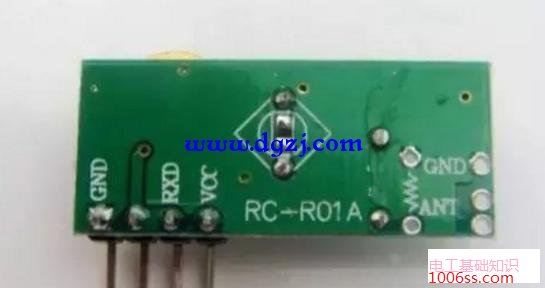

为了连接顶层和底层的铜箔线路，在电路板上设置了过孔，如下图所示。凡是需要连接顶层和底层的铜箔线路处，都会设置一个过孔，在画图时需要过孔处是连接两层铜箔线路的。

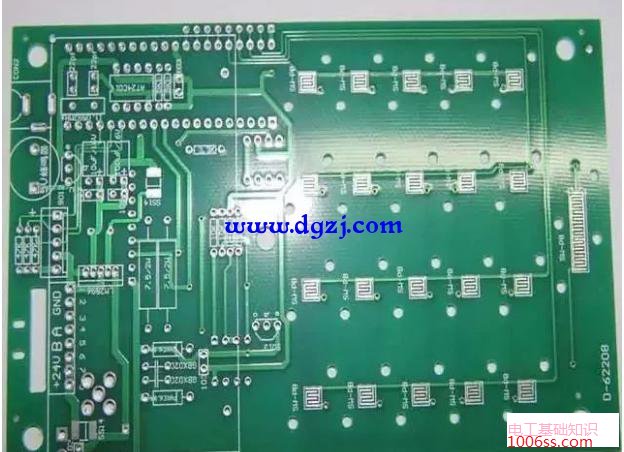

下图是一个实际的双层铜箔线路

4、根据元器件画出电路图的方法
分析电路的工作原理，关键是抓住单元电路的电源电压+V端（或-V端）、接地端、信号输入端、信号输出端，而根据电路板画出电路原理图时（由于电路板上的印制电路图分布与电路原理图规律“格格不入”），则要先画出个元器件之间的相互连接电路，然后再把他们分别接往各端。这里以三级管电路为例说明具体的画法。
1）第一步

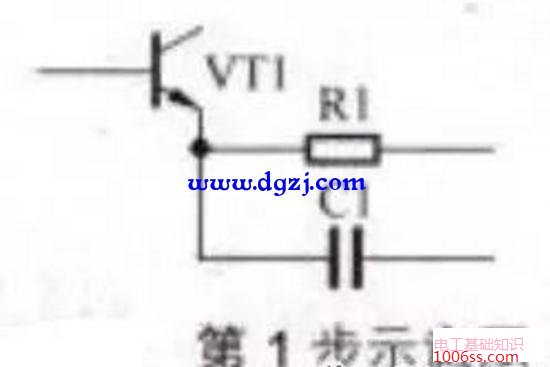

先画出三级管电路图形符号，如下图所示，发现其发射极上连接有两个元件，R1和C1.如果三极管VT1发射极上有更多相连接的元器件，应全部画出。

2）第二步

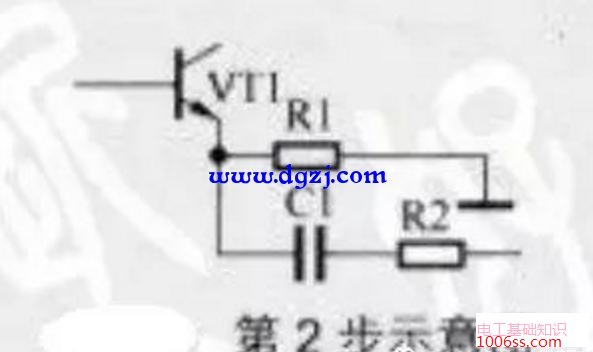

画出R1和C1后，在电路板上寻找R1和C1另一端连接的元器件或线路，如下图所示。

发现R1与地线相连，可以直接画出地线符号。发现C1与另一个电阻R2相连，画出R2电路图形符号，它与C1相串联。
3）第三步

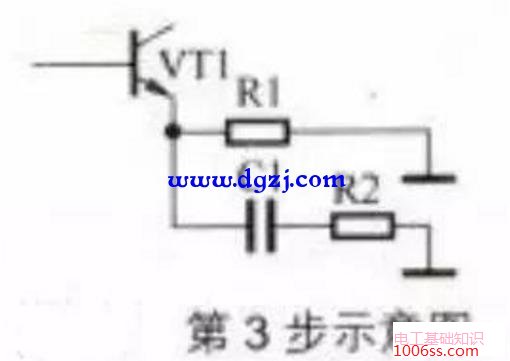

继续在电路板上找R2的另一端线路，发现接地线，如下图所示，通常情况下，当一个元器件接地线或接电源，那么这一支路电路的画图可以结束。

4）第四步

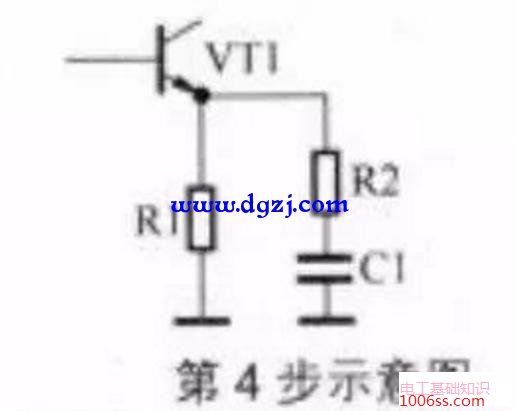

按照习惯画法，将画出的草图进行整理，如下图所示，以便对这一电路分析和理解。
