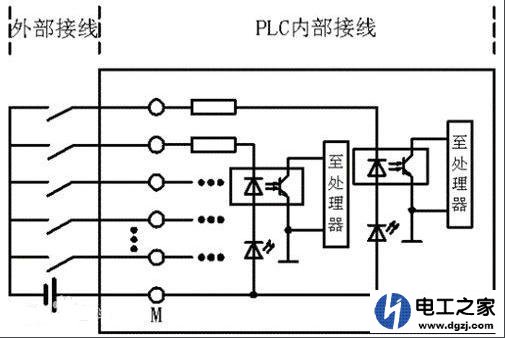

漏型输入电路如下图所示，此时，电流从PLC 公共端（COM端或M端）流入，而从输入端流出，即PLC 公共端接外接DC电源的正极，对输入而言就是低电平有效，NPN型输入。  下图所示的电路是源型输入电路的形式，此时，电流的流向正好和漏型的电路相反。源型输入电路的电流是从PLC的输入端流进，而从公共端流出，即公共端接外接电源的负极，PNP型输入 (责任编辑：admin) |
|
漏型输入电路如下图所示，此时，电流从PLC 公共端（COM端或M端）流入，而从输入端流出，即PLC 公共端接外接DC电源的正极，对输入而言就是低电平有效，NPN型输入。 下图所示的电路是源型输入电路的形式，此时，电流的流向正好和漏型的电路相反。源型输入电路的电流是从PLC的输入端流进，而从公共端流出，即公共端接外接电源的负极，PNP型输入 (责任编辑：admin) |
