配电箱分电箱怎样做重复接地?两根线吗

时间:2019-07-04 15:59来源:未知 作者:admin 点击:
首先得在配电箱周围用50镀锌钢管或50505镀锌角铁,往地底下打1.5~2米深,上面用电焊一根8~12钢筋头,头上再焊10镀锌螺母,用6mm以上的接地专用多股软线引致配电箱接地线和外壳上。

首先得在配电箱周围用φ50镀锌钢管或50×50×5镀锌角铁,往地底下打1.5~2米深,上面用电焊一根φ8~12钢筋头,头上再焊φ10镀锌螺母,用6mm²以上的接地专用多股软线引致配电箱接地线和外壳上。

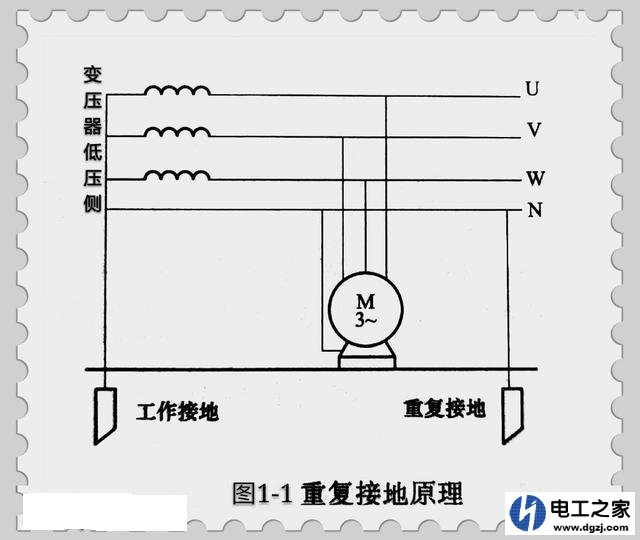

重复接地的作用大,即→当低压供电系统采用保护接零时,除供电变压器的中性点必须进行系统接地外,还必须在零线(应为PEN线)上的一处或多上通过接地体再次与大地做良好的连接,这种接地就叫作重复接地,原理如下图1-1所示。

配电箱分电箱怎样做重复接地?两根线吗
重复接地既可以从零线上直接接地,也可(从接零设备外壳上接地。看起来是两根线,实际上最后都是在一起。
重复接地的主要作用如下;
(1) 降低漏电设备外壳的对地电压。在没有重复接地的保护接零系统中,当电气设备外壳单相碰壳时,在从短路到保护装置动作切断电源的这段时间里,设备外壳是带电的,如果保护装置因某种原因未动作不能切断电源,则设备外壳将长期带电,对地电压近似等于相电压。有了重复接地后,就可以降低漏电设备外壳的对地电压,而且重复接地点越多,对降低零线对地电压越有效,对人体也越安全。

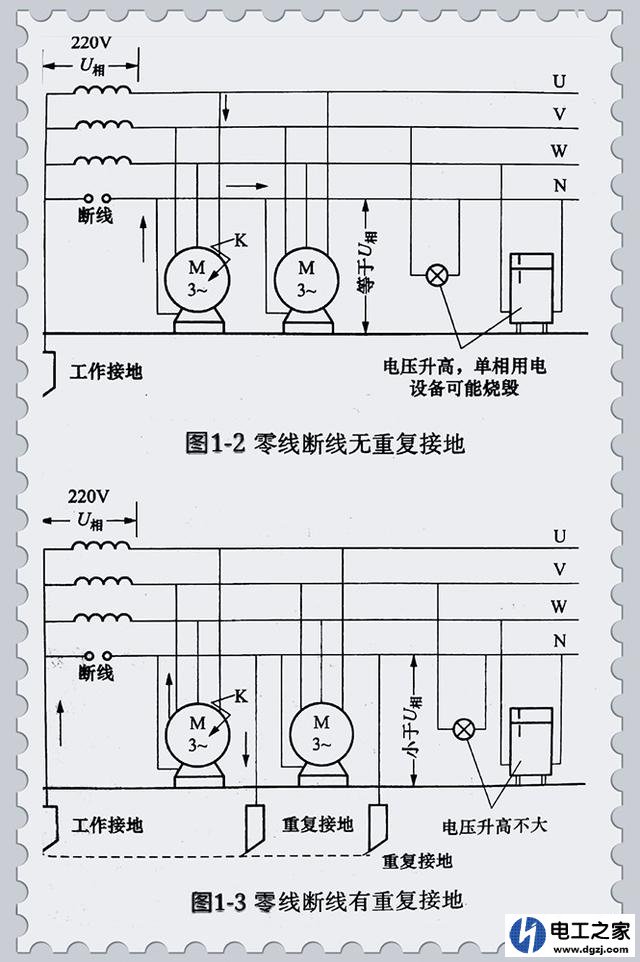

(2)减轻零线断线时的触电危险和避免烧毁单相电气设备。在没有重复接地时,如果零线断线,且断线点后面的电气设备单相碰壳,那么断线点后零线及所有接零设备的外壳都存在接近相电压的对地电压,这样可能会烧毁用电设备。而且此时接地电流较小,不足以使保护装置动作而切断电源,很容易危及人身安全,如下图1-2所示。
配电箱分电箱怎样做重复接地?两根线吗
在有重复接地的保护接零系统中,当发生零线断线时,实际上此时由保护接零转变为保护接地,断线点后的零线及所有接零设备外壳对地电压要低得多,虽然还有危险,但是危险程度已大大降低,如上图1-3所示。
(3)缩短保护装置的动作时间。在相四线制供电系统中, 保护接零与重复接地配合使用,一旦发生短路故障,重复接地电阻与工作接地电阻便形成并联电路,线路阻值减小,加大了短路电流,使保护装置更快地动作,缩短故障时间。重复接地越多,总的接地电阻越小,短路电流就越大,保护装置的动作时间就越快。
(4)减轻或消除三相负荷严重不平衡现象时,零线上可能出现的对地电压。当零线断线时,电源的中性点将位移,会导致三相电压不平衡,从而导致三相电流的不平衡,使得零线电位升高,即呈现出危险的对地电压。如果有了重复接地,将给三相不平衡电流提供一条通路。因此,可以减轻或消除零线断线时,在零线上可能出现的危险电压。
(5) 改善架空线路的防雷性能。如在架空线路进户线的人口附近或分支线的终端处的零线上实行重复接地,对雷电流有分流作用。
由上可以看出,在中性点直接接地的供电系统中,应特别注意零线敷设的质量,加强对零线的巡视检查,防止零线断线故障。基于上述理由,在三相四线制系统中,零线上不允许装设开关和熔断器。 (责任编辑:admin)
