配电 室二次设备如何接线图 二次电路也叫辅助电路,二次回路:测量回路、继电保护回路、开关控制及信号回路、操作电源回路、 断路器 和隔离开关的 电气 闭锁回路等全部低压回路。

配电室二次设备如何接线图
二次电路也叫辅助电路,二次回路:测量回路、继电保护回路、开关控制及信号回路、操作电源回路、断路器和隔离开关的电气闭锁回路等全部低压回路。
配电室二次设备如何接线图

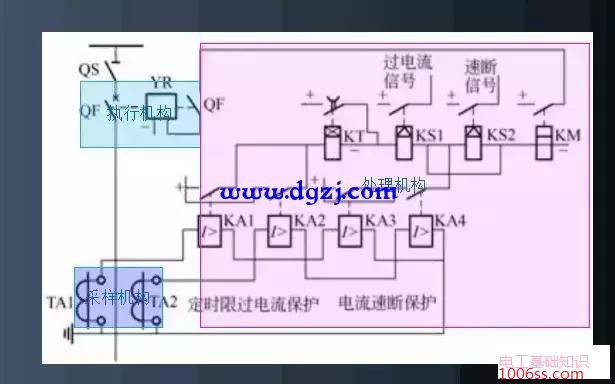

由二次设备互相连接,构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。是在电气系统中由互感器的次级绕组、测量监视仪器继电器、自动装置等通过控制电缆联成的电路。
配电室二次设备如何接线图
用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。 用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。
所以,二次电缆沟是用于二次回路的铺设用的,同时一次电路和二次电路分开铺设的话,有利于规避二次回路的抗干扰能力,也便于维修方便。

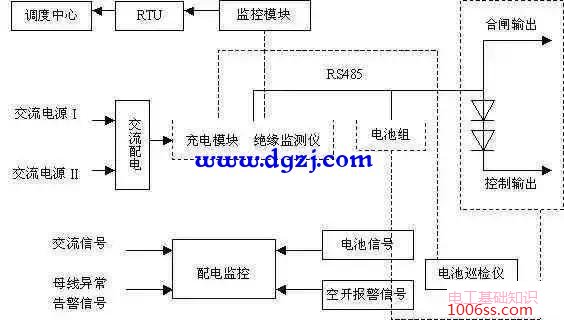

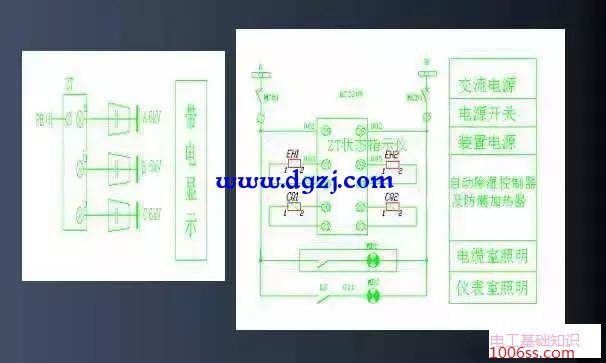

二次控制系统示意图
配电室二次设备如何接线图
直流屏是直流操作电源系统的简称。通用名为智能免维护直流电源屏,简称直流屏,通用型号为GZDW。
配电室二次设备如何接线图
简单地说,直流屏就是提供稳定直流电源的设备。(在输入有380V电源时直接转化为220V,在输入(市电和备用电)都无输入时,(http://www.dgzj.com/ 电工之家)直接转化为蓄电池供电——直流220V:实际上也可以说是一种工业专用应急电源)
配电室二次设备如何接线图

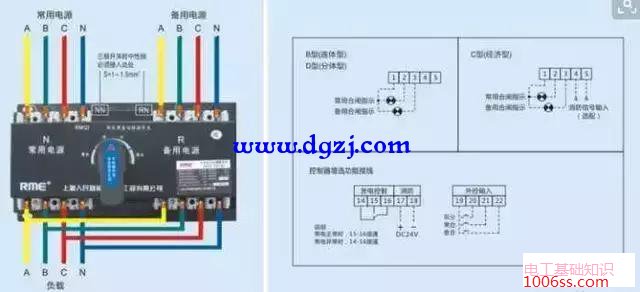

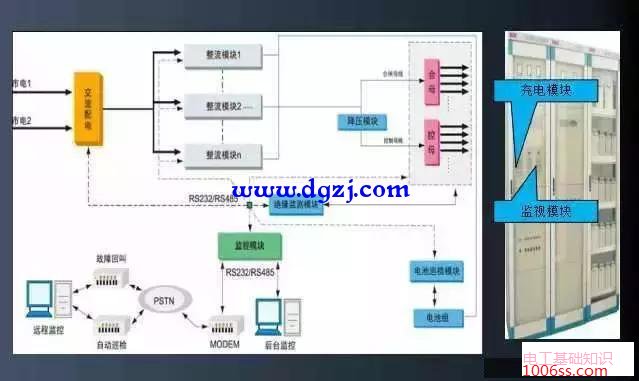

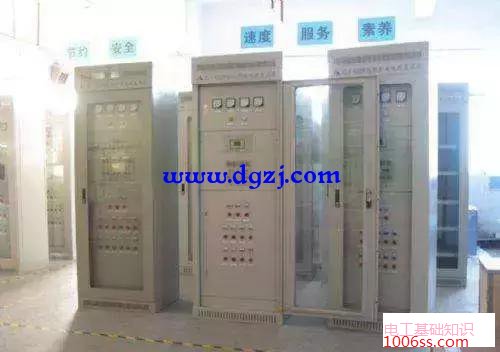

直流屏示意图
配电室二次设备如何接线图

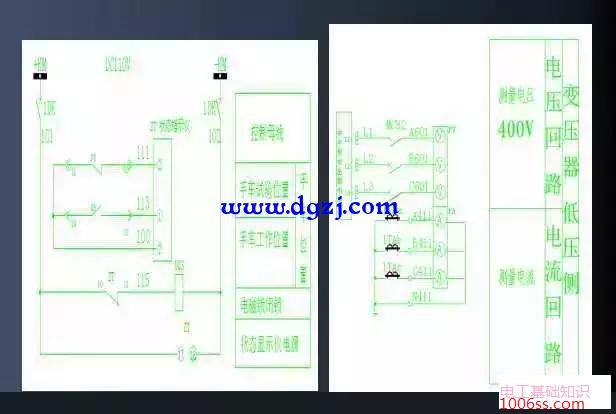

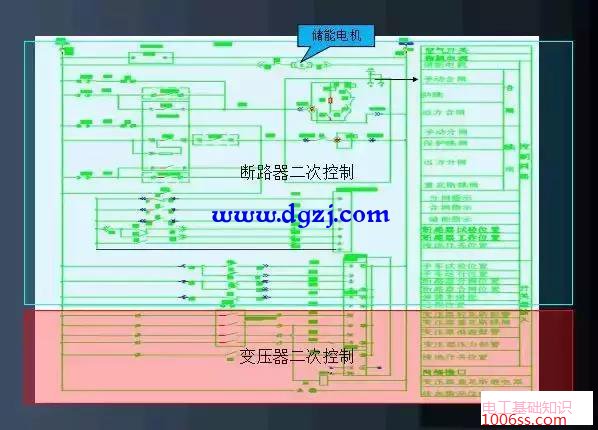

断路器及变压器二次控制图
配电室二次设备如何接线图

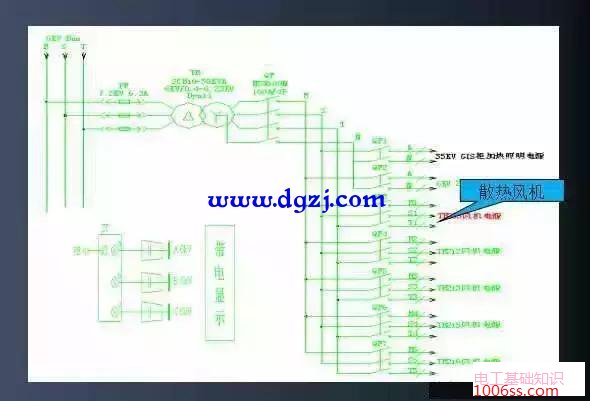

高压“变压器”柜二次控制图
配电室二次设备如何接线图

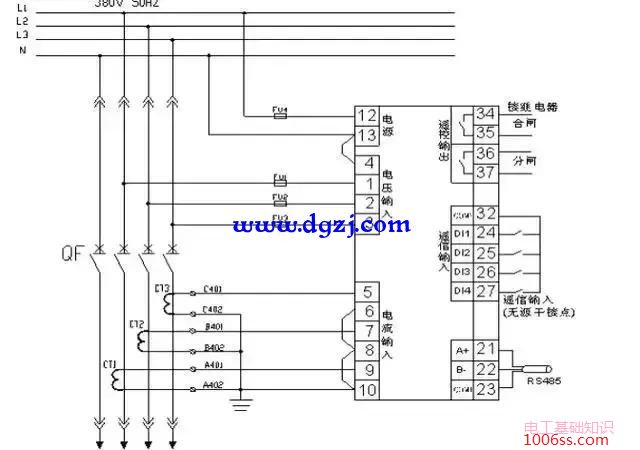

高压“VCB”柜二次辅助功能控制图
配电室二次设备如何接线图
高压“变压器”柜二次控制图
配电室二次设备如何接线图

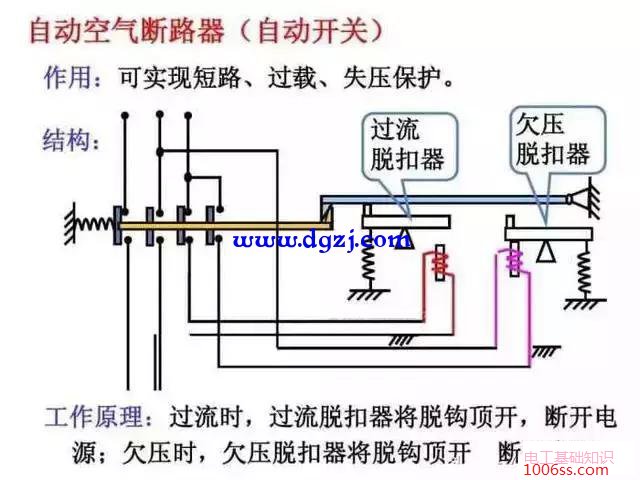

高压“VCB”部分二次控制图
配电室二次设备如何接线图

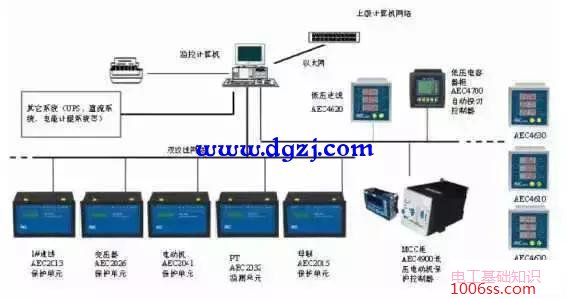

低压“部分”二次控制图
配电室二次设备如何接线图
温馨提示
高温天气电气设备该如何防范及采取措施:
1、对温度过高的一些金属设备采取隔热板降温措施,利用配电室现有条件,对温度过高的金属设备采取冷却风机冷却,有冷却水的采取水冷却等进行降温。
2、利用一切停电机会,对一些重要设备的主回路元件(如断路器、接触器等)进行紧固,以防电接触两导体表面会剧烈氧化,接触电阻明显增加等,使主回路元件接触不良而导致电气设备故障,保证电接触稳定,减小电气故障率。
3、对无功补偿装置定期进行检查,提高功率因数以减少设备容量和功率损耗、稳定电压和提高供电质量。
4、加强岗位巡检,对现场设备定期巡检,认真做好有关记录,重点观察温度过高的设备。对现场设备定期检查,避免因设备温度过高而出现故障。
