负荷卸载回路控制原理图

时间:2018-03-20 10:32来源:未知 作者:admin 点击:
负荷卸载回路控制原理图如图所示。 图 负荷卸载回路控制原理图 1S1和2S1分别来自进线 断路器 1QA和2QA的M2C可编程触点,OF来自母联断路器3QA的合闸指示触点。为满足母联自投之后才能卸

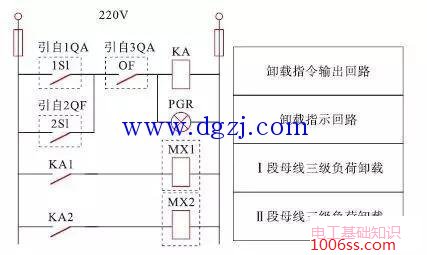

负荷卸载回路控制原理图如图所示。

负荷卸载回路控制原理图
图 负荷卸载回路控制原理图
1S1和2S1分别来自进线断路器1QA和2QA的M2C可编程触点,OF来自母联断路器3QA的合闸指示触点。为满足母联自投之后才能卸载负荷这一条件,1S1和2S1触点并联后串接了母联断路器的OF触点。KA为中间继电器,用于输出卸载指令;PGR为卸载指示灯,用于向运维人员提示是否有卸载动作发生。MX1和MX2分别是两段母线上三级负荷回路所安装的分励脱扣器线圈。 (责任编辑:admin)
