六氟化硫负荷开关的结构特点

六氟化硫(SF6)负荷开关利用气体作为绝缘和灭弧介质。其有两种:一种用于户外柱上,结构简单;另一种主要用于环网供电单元结构和箱式变电站,结构较复杂。

六氟化硫(SF6)负荷开关根据旋弧式原理进行灭弧,灭弧效果较好,具有开断能力强、重量轻、检修周期长等特点。

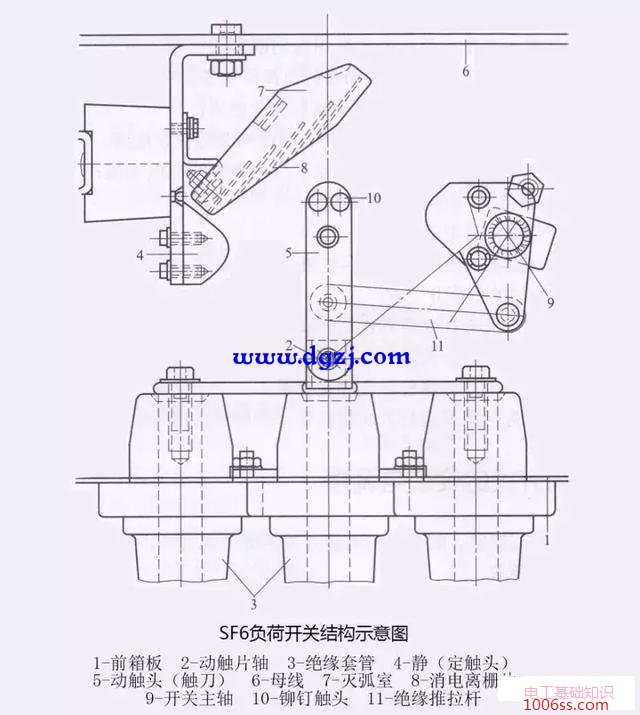

下图是SF6负荷开关的示意图。

六氟化硫负荷开关结构特点_SF6负荷开关示意图
开关箱是一个由不锈钢板焊成的密封箱体,所有开关的活动部件都密封在箱体内,开关的套管和轴承均用密封圈与箱体固定,而转轴则用双重特殊密封结构。箱体在抽真空后充以高度干燥的SF6气体,同时添入一些三氧化二铝吸收气体中的微量水分,并能在开关带负荷动作后使SF6再生。  (责任编辑:admin)
