DPT系列双电源自动切换装置主回路接线图

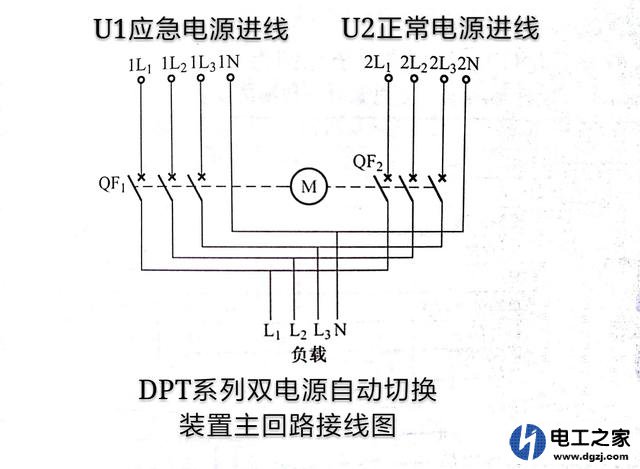

下图是ABB公司研制生产的一款双电源自动切换装置，在实际应用中的主回路接线示意图。

图中U1为应急供电电源，QF1为应急电源断路器，U2为正常供电电源，QF2为正常电源断路器，M为双电源自动切换装置供电断路器的联锁电动操作机构。 控制单元通过DPT/sE智能控制器PLC微处理器对电源进行采样检测，并发出相应的指令使断路器动作，实现两路电源的自动切换。
1、功能 ①过电压/欠电压保护：它们之间任何一路电压值达到过电压/欠电压设定门限值时，控制器发出过电压/欠电压报警信号，使发生故障的电源对应的断路器延时断开，而另一路电源对应的断路器闭今，实现电源转换。
②缺相保护：任何一路电源缺相时，控制器发出缺相报警信号，使发坐故障的电源对应的断路器立即断开，另一路电源对应的断路器延时闭合，实现电源转换。
③拒绝执行报警：在模式转换或电源故障转换时，任何一路电源断路器未能按照要求执行，控制器发出拒执行报警信号。
④脱扣报警：当正常电源或应急电源断路器因电路故障脱扣时，报警灯会闪烁，而相应的脱扣指示灯发光，并发出蜂鸣声，但不会使电源转换；当故障排除后，报警便会自动解除，但必须手动使断路器复位。
⑤自投自复：自投自复是指控制器对两路电源进行自动切换，正常情况下由正常电源供电，当正常电源出现过电压/欠电压、缺相或失压时，自动切换至应急电源供电；当正常电源恢复正常，自动切换到正常电源供电。
2、DPT系列双电源切换装置及智能控制器主要技术参数。ABB公司生产有DPT一63 DPT一125 DPT一160 DPT一250 DPT/SE DPT/TE。符合标准IEC60947一6一1 GB/T14048.11。电器级别CB型，工作电压；控制回路AC220/380v，主回路220/380Ⅴ，工作频率50HZ。工作温度一10~+55℃，机械寿命5000~10000次。
3、工作模式；一个4位置转换开关有四种工作模式可供选择，分别是；自动模式（AUT0）、正常供电模式（NET）、应急供电模式（EMER）和关断模式（0FF）。可切换额定工作电流范围为32~6300A。
