本文介绍的电子变压器克服了传统硅钢片变压器体积、重量大、效率低、价格高的缺点，电路成熟，性能稳定。
　　
工作原理

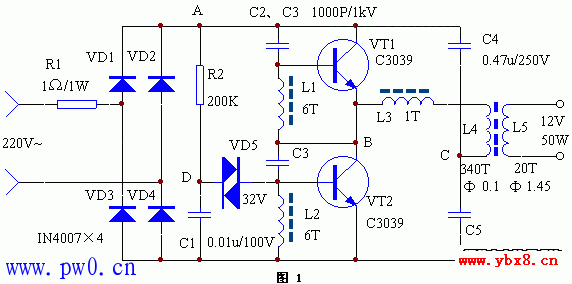

　　本电子变压器工作原理与开关电源相似，电路原理图见图1（点击下载原理图），由VD1－VD4将市电整流为直流，再把直流变成几十千赫兹的　高频电流，然后用铁氧休变压器对高频、高压脉冲降压。图中R2、C1、VD5为启动触发电路。C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。
　　
元器件选择与制作
元器件清单见下表 编　号 名　称 型　号 数　量 R1 电阻 1Ω/1W 1 R2 电阻 200K 1 C1 涤纶电容 0.01u/100V 1 C2、C3 涤纶电容 1000P/1kV 2 C4、C5 涤纶电容 0.47u/250V 2 VD1－VD4 整流二极管 IN4007 4 VD5 触发二极管 32V 1 VT1、VT2 晶体三极管 C3039 2 L1、L2、L3（一体） 振荡变压器 见表后文字 1 L4、L5 高频变压器 见表后文字 1
