临时用电施工组织设计及供电系统确定方法

时间:2019-02-22 14:00来源:未知 作者:admin 点击:
首先统计确定用电设备的功率、电压范围。按照统计结果分配确定供电系统和所需电缆,按安全用电要求确定是埋线布线还是架空布线。接出线的地方设简易配电柜。按设计好的方案进

首先统计确定用电设备的功率、电压范围。按照统计结果分配确定供电系统和所需电缆,按安全用电要求确定是埋线布线还是架空布线。接出线的地方设简易配电柜。按设计好的方案进行布线,布线还要考虑绝缘问题。由于是临时用电所以以简单安全用电为标准来设计即可。
由建设单位向供电公司提出书面申请和一切手续,以及承建单位的资质等级证书和合同;
根据《施工现场临时用电技术规范》的规定,临时用电必须采用TN-S(三相五线制)供电。
严格依据《建筑施工安全检查标准》JBJ59-2011及《新编实用电工手册》来进行组织设计。
其中包括;

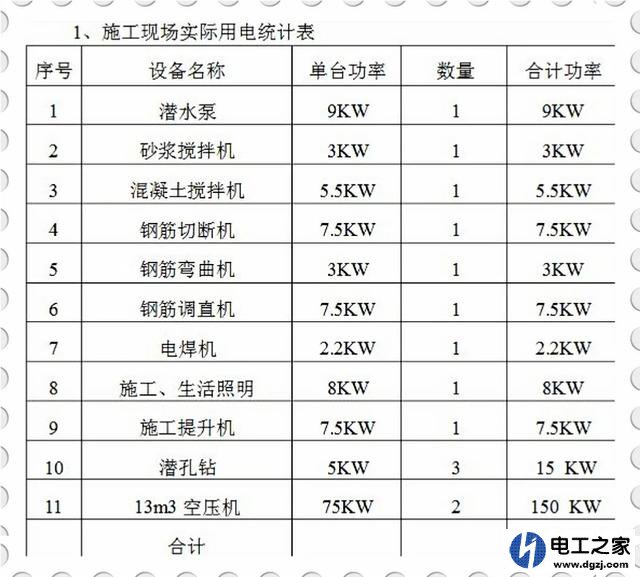

①施工现场实际用电量的统计及明细表,如下图所示
临时用电施工组织设计及供电系统确定方法
②现场勘探;绘制现场施工的平面示意图,包括临时用电施工现场的住宿、临时办公室、所有施工电气设备摆放平面示意图。
③绘制现场电源进线、配电室、总配电箱、分配电箱的线路走向与供电线路的距离;其中包括需要有证的电气工程技术人员为主要负责人。
④根据规则以及用电量大小,以及供电系统灵活性,一般采用架空电力电缆,依次连接于配电室至各个用电负载的配电分箱中。
⑤配电干线导线的选择;主要是为了保证供电线路的安全、经济与可靠,包括临时电杆的基础处理与高度,导线能够承受的最低机械强度。
⑥安全用电的技术措施;主要是为了确保临时施工现场的人员的人身安全,防止因为电气设备漏电而造成触电事故,需要安装三级符合配电要求的剩余电流动作断路器。必须有用于安全操作的绝缘工具和安全警示牌等,包括1211干粉灭火器和干沙箱。对于超过一定高度的机械设备,要敷设合格的避雷装置。对于许多细节,只要是合格的电气技师都是了如指掌的,这里就不多说了,凡是按照规矩来出牌,不要为了简单便宜来凑合。
