电涌保护器及其工作原理

时间:2013-12-07 17:14来源: 作者: 点击:
摘要:为了防止雷电侵入波过电压对信息系统造成危害,一般是在信息系统的不同传导和耦合途径装设暂态过电压保护设备。如电涌保护器 ,电涌保护器 (Surge Protection Device,SPD)是基于


摘要:为了防止雷电侵入波过电压对信息系统造成危害,一般是在信息系统的不同传导和耦合途径装设暂态过电压保护设备。如电涌保护器 ,电涌保护器 (Surge Protection Device,SPD)是基于上述要求设计的电子设备雷电防护中不可缺少的一种装置,过去也称为"避雷器"或 "过电压保护器"。
  现代建筑物内配备着信息系统和各种电子设备,其过电压耐受能力是很有限的。当雷电侵入波从户外的电源线、信号线和各种金属管线侵入建筑物后,很容易使室内的电子设备损坏、永久性损伤,从而造成一定的经济损失。近些年来,随着建筑智能化趋势的迅猛发展,建筑物内信息系统的防雷保护问题证日益受到关注,并已成为整个建筑物防雷设计的一个重要组成部分。为了防止雷电侵入波过电压对信息系统造成危害,一般是在信息系统的不同传导和耦合途径(如电源线、信号线和各种金属管道的入口处)装设暂态过电压保护设备。这些保护设备对雷电侵入波过电压的抑制机理基本相同,但由于它们是用于保护电子设备的,所以要求它们在动作限压后的残压水平应比避雷器低,且动作的响应速度要比避雷器快。

  电涌保护器(SurgeProtectionDevice,SPD)是基于上述要求设计的电子设备雷电防护中不可缺少的一种装置,过去也称为"避雷器"或"过电压保护器"。电涌保护器的作用是把窜人电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流人地,保护被保护的设备或系统不受冲击而损坏。

  电涌保护器按其工作原理可分为电压开关型电涌保护器(voltageswitchingtypeSPD)、电压限制型电涌保护器(voltagelimitingtypeSPD)、复合型电涌保护器(combinationSPD)。开关型电涌保护器是指在没有电涌过电压时具有高阻抗,有浪涌电压时能立即转变成低阻抗的SPD。电压开关型电涌保护器常用的元件有放电间隙、气体放电管和晶闸管等开关元件。这类电涌保护器有时也称作“短路型SPD”。电压限制型电涌保护器是指在没有电涌电压时具有高阻抗,但是随着浪涌电流和电压的上升,其阻抗将持续地减小的电涌保护器。常用的非线性元件是压敏电阻和瞬态电压抑制二极管。这类SPD有时也称作"钳位型电涌保护器"。复合型电涌保护器是由电压开关型元件和电压限制型元件组成,其放电特性表现有电压开关型和电压限制型两者的特点。

  一、气体放电管

  气体放电管是一种用陶瓷或玻璃封装且内部充有惰性气体的短路型保护元件,管体内一般装有两个或三个(或更多个)相互隔开的电极。按电极个数来划分,常将含两个电极的气体放电管称为二极放电管,将含三个电极的气体放电管称为三极放电管。图2-31分别为二极放电管和三极放电管的示意,其中图2-31(a)为二极放电管,图2-31(b)为三极放电管,这两种管子的符号也示于图中。二极和三极放电管的实物如图2-32所示

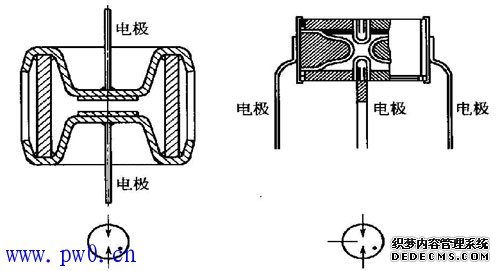

图2-31 二级和三级放电管的示意

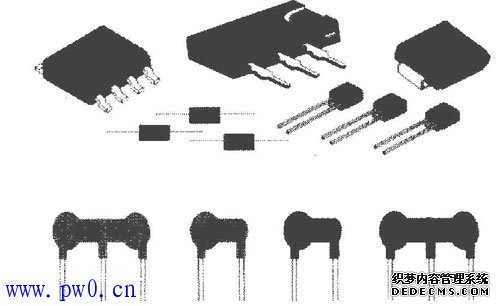

图2-32 二级和三级放电管实物
  放电管的保护机理与保护间隙类似,都是利用气体放电来限制过电压。当两电极之间施加的电压超过气体的绝缘强度时,间隙将放电击穿,呈现出短路导通状态,从而抑制了两电极之间的过电压,使得与放电管并联的电子设备或电子元器件得到保护。图2-33给出了一平衡线路上采用三极放电管的保护电路,当雷电侵入波过电压以差模(出现在信号线1和2之间)形式或以共模(分别出现信号线1对地和信号线2对地)形式侵人平衡线路终端电子设备时,三极放电管通过A-G、B-G极间放电即可对过电压进行抑制。

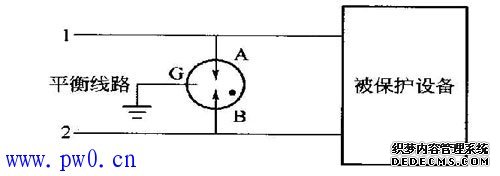

图2-33 平衡线路的三级放电管保护电路
  气体放电管的优点如下。

  ①通流容量大,从几安到上千安。

  ②极间电容小,不会使工常传输信号畸变,特别适合于高频电子电路的保护。

  ③开断后的极间阻抗大,约为109Ω,在正常电压作用下放电管中的漏电流很小。

  气体放电管的缺点如下。

  ①动作响应速度慢(响应时间约为10-6s级)。

  ②放电后开断比较难,存在续流问题。

  ③使用中存在老化现象,工作寿命比较短。

  二、压敏电阻

  信息系统防雷保护中的常用压敏电阻是一种以ZnO为主要成分的非线性电阻。在一定温度下,压敏电阻的导电性能随着其两端电压的增大而急剧增强。压敏电阻器的原理结构、符号如图2-34所示。压敏电阻器的材料和伏安特性与ZnO避雷器的阀片相同,工作原理和ZnO避雷器也相同,只是压敏电阻器的体积较小,适用的场合有所不同。

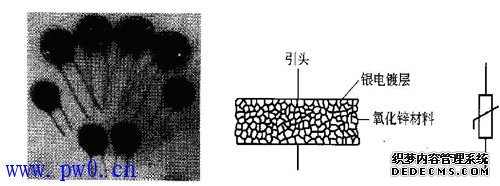

图2-34压敏电阻
  压敏电阻的技术参数主要有:压敏电压(即开关电压)UN,参考电压Ulma,残压Ures,残压比K(K=Ures/UN),最大通流容量Imax,泄漏电流,响应时间。

  压敏电阻的使用条件有:压敏电压,UN≥[(×l.2)/0.7]U0(U0为工频电源额定电压);最小参考电压,Ulma≥(1.8~2)Uac(直流条件下使用),Ulma≥(2.2~2.5)Uac(在交流条件下使用,Uac为交流工作电压)。

  压敏电阻器的主要优点是:通流能力大;动作响应速度快(响应时间约为10-9s级);在工频电压及直流电路中无续流;产品价格低廉;产品电压和电流的可调范围大。

  压敏电阻器的主要缺点是:寄生电容较大,尤其是高频情况下,因此压敏电阻不适于高频和超高频电子电路的过电压保护。

  在信息系统中,压敏电阻器通常应用于电子设备电源的初级和次级的保护,也可应用于频率不高的信号回路的过电压保护。

  三、抑制二极管

  抑制二极管具有钳位限压功能,它是工作在反向击穿区,抑制二极管的伏安特性如图2-35所示。由于它具有钳位电压低和动作响应快的优点,特别适合用作多级保护电路中的最末几级保护元件。抑制二极管在击穿区内的伏安特性可用式I二C此表示。式中"为非线性系数,对于齐纳二极管,a=7~9;雪崩二极管,a=5~7。 (责任编辑:admin)
