行程开关动作原理及行程开关电机正反转控制电路图

一,行程开关动作原理。
行程开关接线盒里,一般情况下也有两对触点:一对常开点,一对常闭点,当行程开关被触碰时,相应的常开点闭合,常闭点断开,用来控制电动机的运行,进行限位保护及控制。

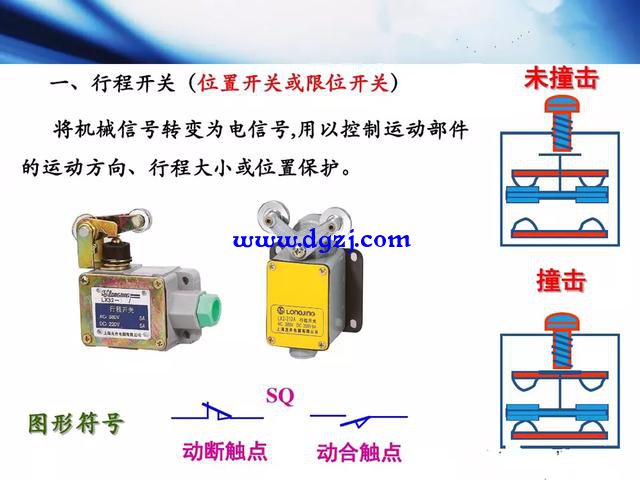

1,行程开关基本结构。
行程开关动作原理及行程开关电机正反转控制电

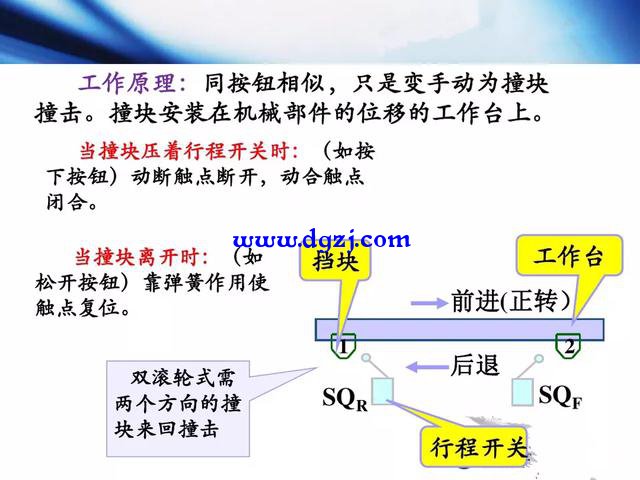

2,行程开关基本原理。
行程开关动作原理及行程开关电机正反转控制电

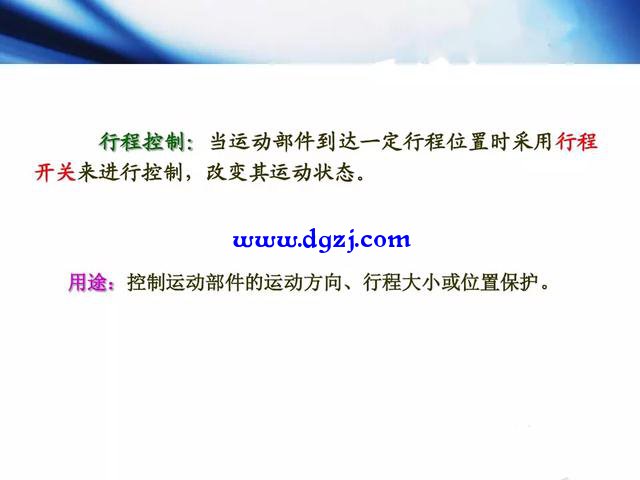

3,行程开关的作用和功能。
行程开关动作原理及行程开关电机正反转控制电
二,行程开关+电机正反转控制电路。
行程开关控制的电动机正反转电路是在电机正反转电路的基础上加入了行程开关的元素,(https://www.dgzj.com/ 电工之家)在电动机运行过程中通过撞击行程开关来引起触点的变化,进而带动电路自动的停止和运行。相对而言,电路并不困难。

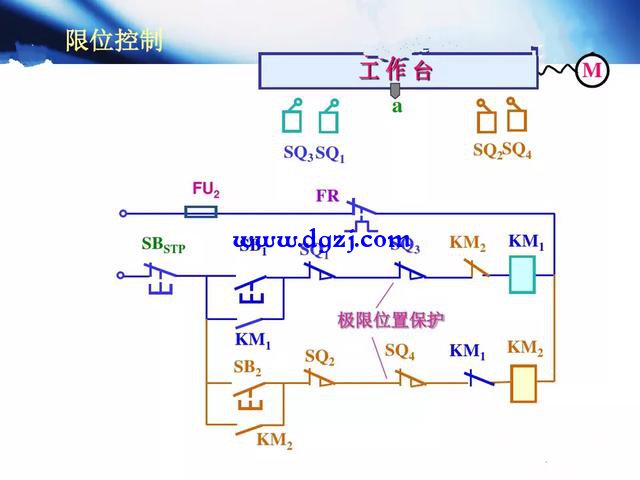

1,行程开关+电动机正反转+行程开关极限保护。
行程开关动作原理及行程开关电机正反转控制电

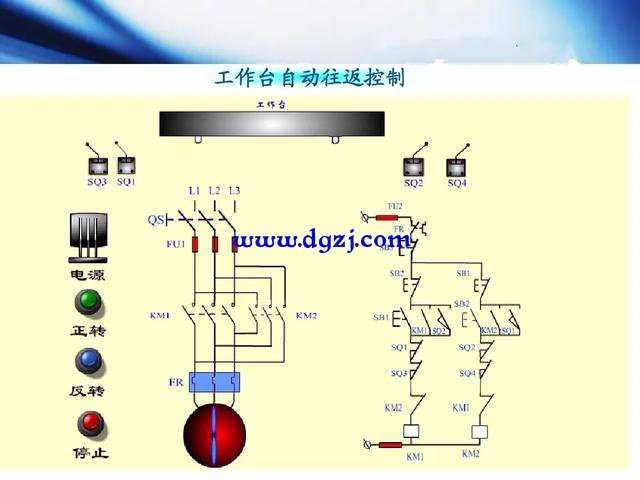

2,行程开关极限保护避免“飞车”。
行程开关左右极限保护是在电动机正常正转和反转的情况下,额外加进的更为保险的方法。例如:电动机正转时碰到行程开关没有停止(或者行程开关坏),这样的情况下,极限保护的行程开关会发挥作用,当碰到的时候会及时断开电路,避免“飞车”危险。
行程开关动作原理及行程开关电机正反转控制电

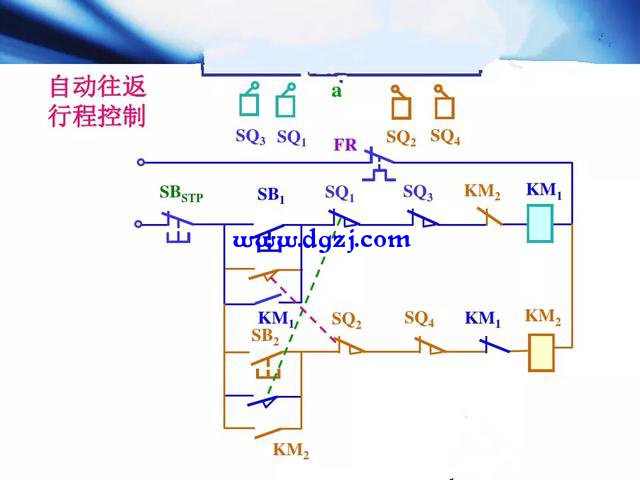

3,行程开关控制电机自动正反转电路原理图。
行程开关动作原理及行程开关电机正反转控制电

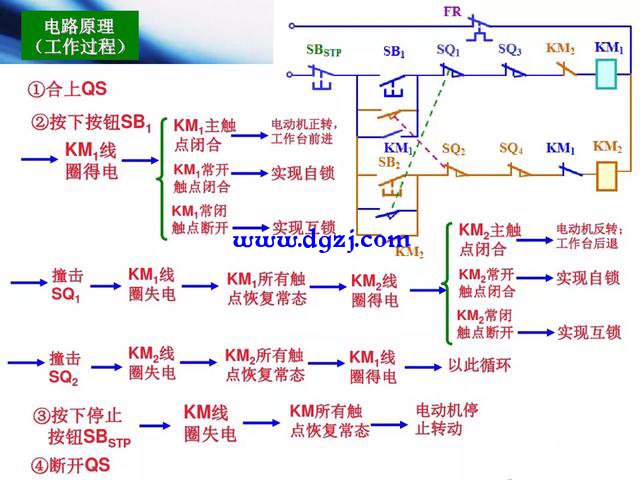

4,行程开关自动控制电机正反转自动控制原理分析详解:
行程开关动作原理及行程开关电机正反转控制电
三,关于行程开关自动控制电动机正反转的补充。
1,一般控制电路中都设有极限行程开关,用来避免“飞车”事故。
2,行程开关控制电机正反转电路需要定期维护保养。
3,行程开关属于故障的多发点,必须及时检查和更换。
