电力拖动电路安装步骤及连线图

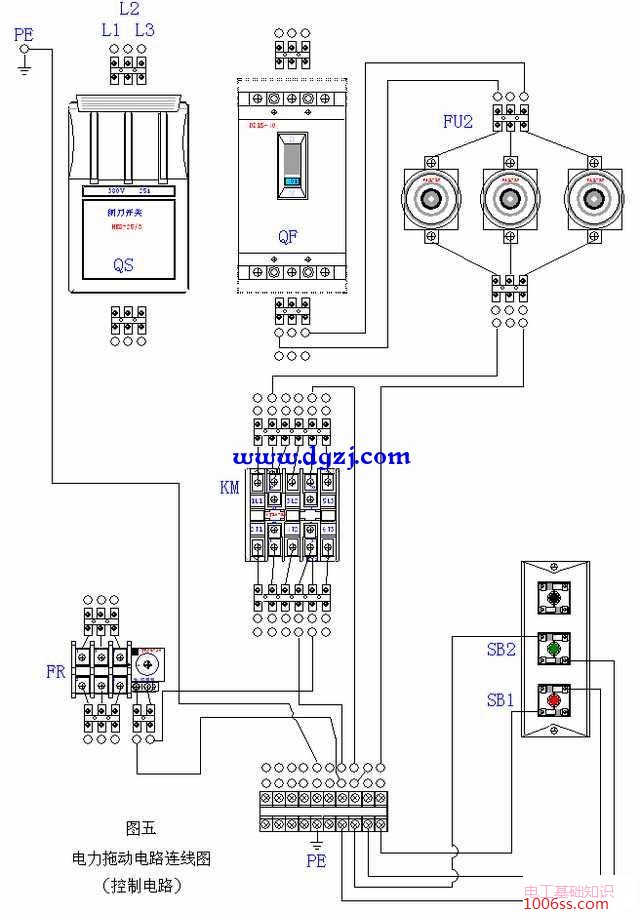

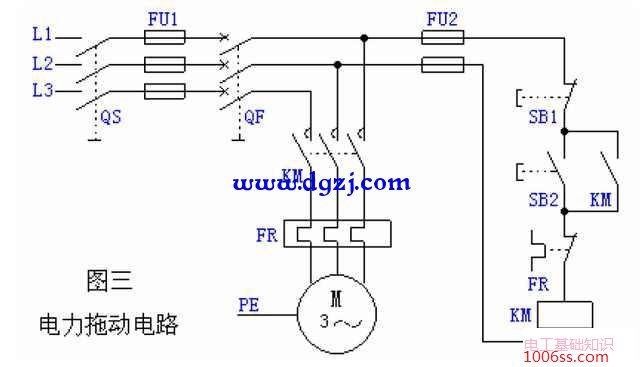

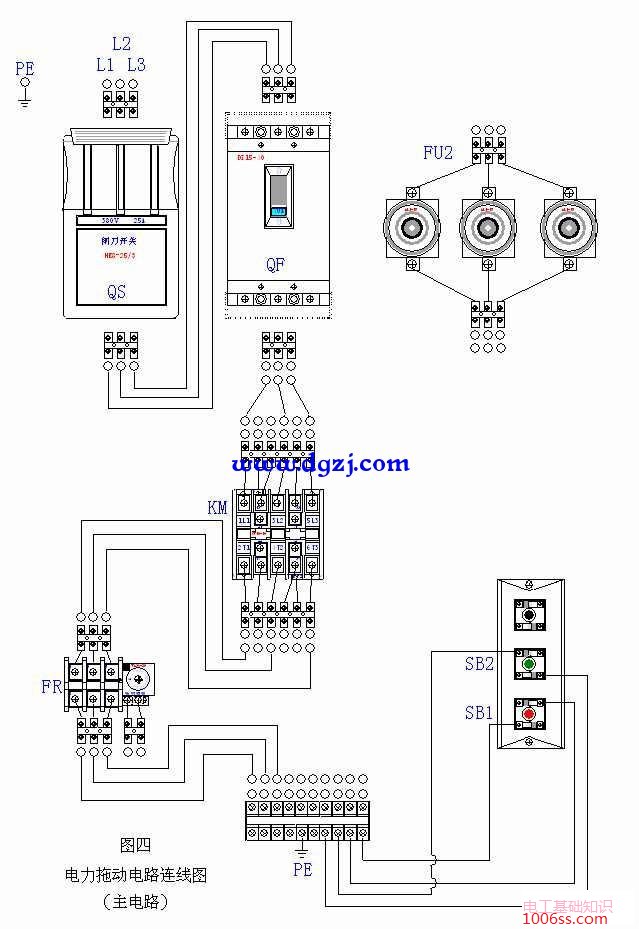

主电路按隔离（闸刀）开关、断路器、接触器、热继电器到输出接线端子的顺序接线；控制电路一般按电源、熔断器、停止按钮、启动按钮（并联常开自锁触点）、热继电器常闭触点、接触器吸引线圈、熔断器回到电源的顺序接线。热继电器常闭触点也可以在停止按钮前或接触器吸引线圈后。

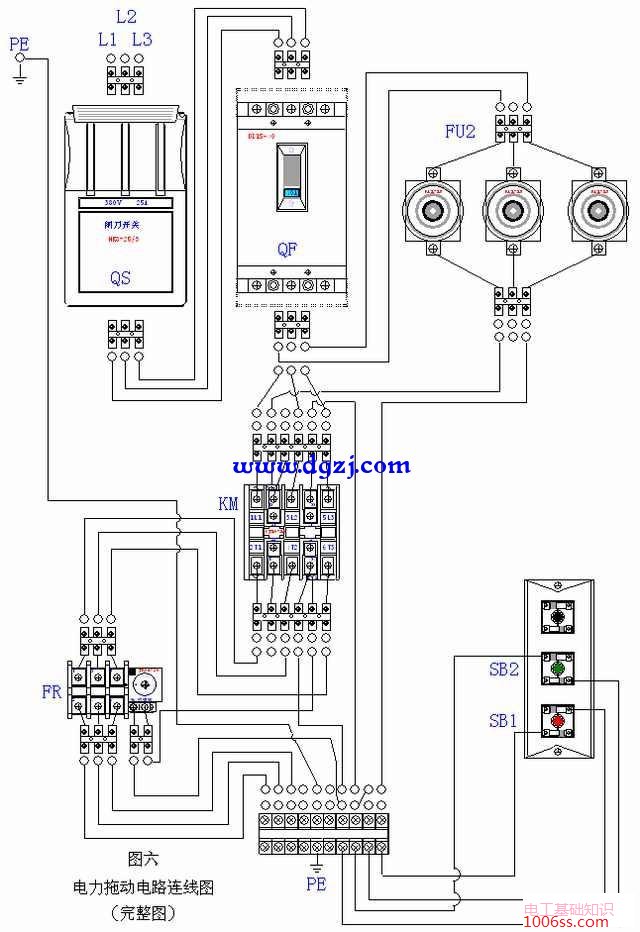

建议先接好控制电路，检查没有错误后再接主电路，然后再检查一遍，看有没有漏接PE（安全保护）线或其他的线，PE线在有条件时必须采用黄绿（或单黄）色线连接。

常见问题：
1、错用接触器的触点，把辅助触点当成主触点使用。这是没有注意看清楚（或不懂）接触器的结构和接线端子位置之间关系造成的；
2、漏接常开自锁触点，也就是没有自锁功能；
3、漏接热继电器常闭触点，没有过载保护功能。有些人则在热继电器接吸引线圈处借线作自锁，结果把热继电器的常闭触点也串进去了，失去过载保护功能；
4、停止按钮直接接接触器吸引线圈后通过热继电器常闭触点回到电源，漏接启动按钮；
5、有些则在停止按钮和启动按钮之间串入吸引线圈，(http://www.dgzj.com/ 电工之家)这样做不符合常规的安装工艺要求，存在安全隐患，仍判为不合格；
6、接触器吸引线圈并在启动按钮两端，以为是接在常开自锁触点上了；
7、停止按钮与启动按钮之间没有连接线，两者没有达到串连关系，造成无法启动。有些学员甚至将启动按钮短接了，造成通电就启动，无法停机现象；
8、启动/停止按钮混淆，没有根据按钮颜色去区分哪个是启动按钮，哪个是停止按钮；
9、漏接PE（安全保护）线，或者在有条件时没有采用黄绿双（或单黄）色线，这也是最经常见到的毛病；
10、控制电路没有接入熔断器，或者电源没有接入熔电器；
11、主电路没有接入热继电器主接线端子，失去过载保护功能。或者进线端和出线端颠倒；
12、隔离（闸刀）开关或断路器、接触器之一主电路没有接线，没完成考核。
