双联开关实物图及接线图

时间:2018-03-16 11:15来源:未知 作者:admin 点击:
双联开关实物图及接线图 下面是双联开关的实物: 上图是双联开关实物图 : 上图是双联开关实物图 请注意,双联开关有三个接线孔的,买开关时看清楚。 双联开关有两种接法,下图

双联开关实物图及接线图

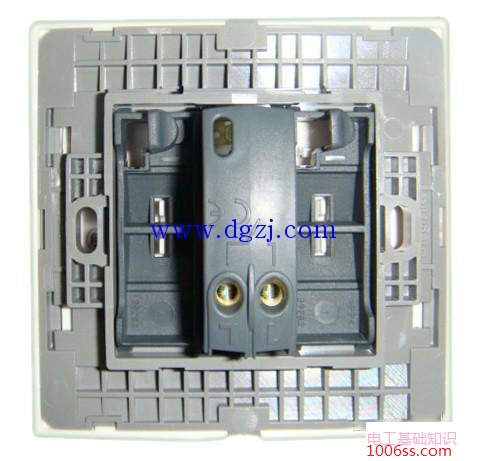

下面是双联开关的实物:
双联开关实物图及接线图
双联开关实物图及接线图
上图是双联开关实物图 :
双联开关实物图及接线图
双联开关实物图及接线图
上图是双联开关实物图
请注意,双联开关有三个接线孔的,买开关时看清楚。

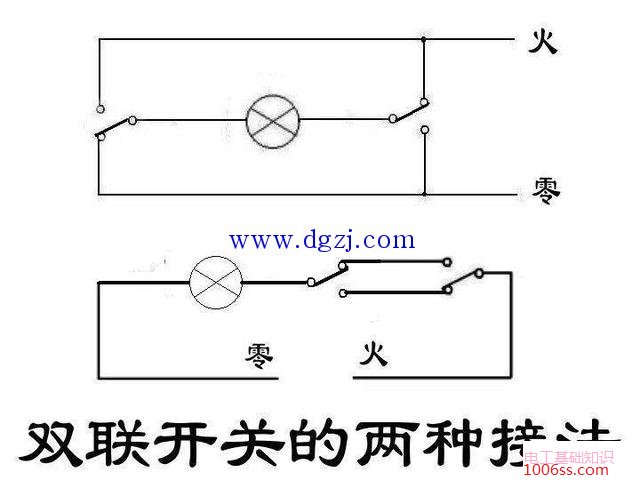

双联开关有两种接法,下图供参考!
双联开关实物图及接线图
上图的第一种接法也行,不太安全,不建议使用这种方法,关掉后有两种状态,一种是两根都是火线,一种两根都是零线,如果用的是日光灯,或节能灯,在关掉后晚上会有微光闪烁。

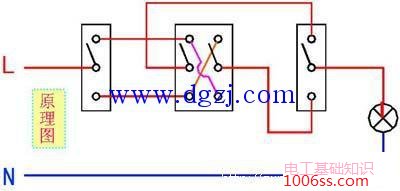

下图是三联开关的接法,公供参考!
双联开关实物图及接线图

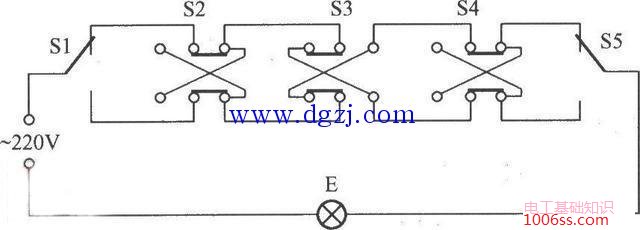

下图是五联开关的接法!
双联开关实物图及接线图

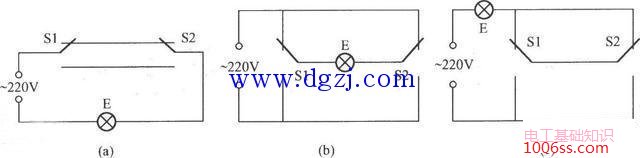

下图是双联开关的三种接法
双联开关实物图及接线图

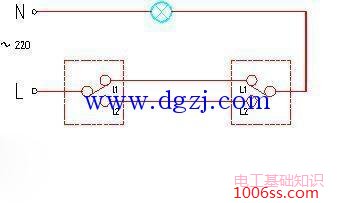

这种接线方式比较简单,是正规做法:
双联开关实物图及接线图

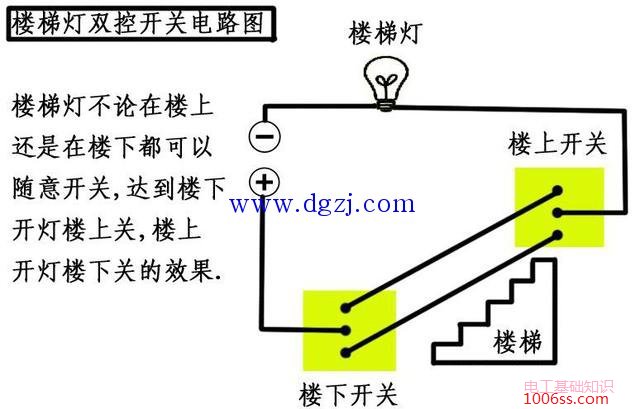

下面是实物示例图:
双联开关实物图及接线图
