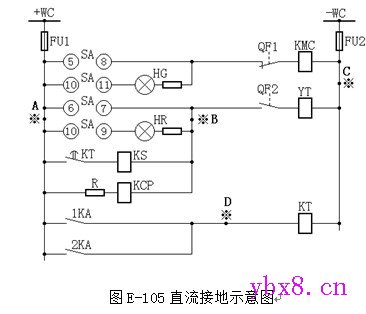

现以图E-105为例说明直流接地的危害。当图中A点与C点同时有接地出现时，等于+WC、-WC通过大地形成短路回路，可能会使熔断器FU1和FU2熔断而失去保护电源；当B点与C点同时有接地出现时，等于将跳闸线圈短路，即使保护正常动作，YT跳闸线圈短路，即使保护正常动作，YT跳闸线圈也不会起动，断路器就不会跳闸，因此在有故障的情况下就要越级跳闸；当A点与B点或A点与D点，同时接地时，就会使保护误动作而造成断路器跳闸。直流接地的危害不仅仅是以上所谈的几点，还有许多，在此不一一作介绍了。 因为发生直流接地将产生许多害处，所以对直流系统专门设计一套监视其绝缘状况的装置，让它及时地将直流系统的故障提示给值班人员，以便迅速检查处理。  4、据图E-106具有灯光监视的断路器控制回路图（电磁操动机构）说明各元件的名称，动作过程。 答：图中：+WC、-WC — 控制母线； FU1、FU2—熔断器，R1-10/6型，250V； SA — 控制开关，LW2-1a.4.6a.40.20.20/F8型；HG — 绿色信号灯具，XD2型，附2500Ω电阻；HR — 红色信号灯具，XD2型，附2500Ω电阻； KL — 中间继电器，DZB-115/220V型；KMC—接触器； KOM — 保护出口继电器；QF—断路器辅助开关；WCL—合闸小母线；WSA—事故跳闸小母线； WS—信号小母线；YT—断路器跳闸线圈；YC—断路器合闸线圈，FU1、FU2—熔断器，RM10-60/25 250V；R1—附加电阻，ZG11-25型，1Ω；R2—附加电阻，ZG11-25型，1000Ω；（+）WTW—闪光小母线。 （一）“跳闸后”位置 当SA的手柄在“跳闸后”位置，断路器在跳闸位置时，其常闭触点闭合，+WC经FU1 SA11-10 HG及附加电阻 QF（常闭） KMC线圈 FU2 -WC。此时，绿色信号灯回路接通，绿灯亮，它表示断路器正处于跳闸后位置，同时表示电源、熔断器、辅助触点及合闸回路完好，可以进行合闸操作。但KMC不会动作，因电压主要降在HG及附加电阻上。 （二）“预备合闸”位置 当SA的手柄顺时针方向旋转90o至“预备合闸”位置，SA9-10接通，绿灯HG回路由（+）WTW SA9-10 HG QF（常闭） KMC FU2 -WC导通，绿灯闪光，发出预备合闸信号，但KMC仍不会启动，因回路中串有HG和R。 （三）“合闸”位置 当SA的手柄再顺时针方向旋转45o至“合闸”位置时，SA5-8触点接通，接触器KMC回路由+WC SA5-8 KL2（常闭） QF（常闭） KMC线圈 -WC导通而启动，闭合其在合闸线圈回路中的触点，使断路器合闸。断路器合闸后，QF常闭触点打开、常开触点闭合。 (责任编辑：admin) |
