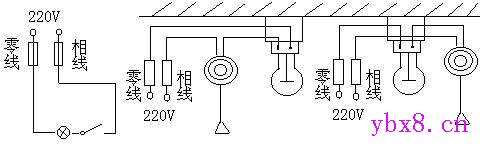

一开关控制一灯照明电路安装接线图

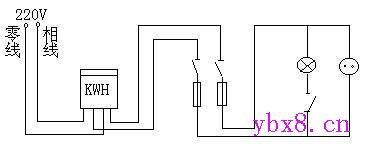

一开关控制一灯照明电路完整原理图


操作工艺要求：

（1） 护套线敷设

横平竖直紧贴底板敷设；

护套线在同一平面内的弯角敷设时，导线必须在同一平面内90度弯折；

两铝轧片间距小于或等于20厘米；

护套线拐角处、近木台处各增设一只铝轧片；

电线两端留有充分余量，进木台处留有10厘米至20厘米余量；

相线进开关，零线接灯座；

铝轧片大小适中，固定方向和方法一致；

走线合理、简洁挺刮。

（2） 固定熔丝盒、安装熔丝

熔丝盒贴平底板与水平方向成垂直角度安装；

两熔丝盒间距大于2厘米；

熔丝安装应紧贴瓷盖，沿凹槽自然弯曲，不能绷紧，按硬线螺钉压接式接线法或针孔式接线法固定两端。

熔丝是铅合金丝，不能用铜丝或其他金属丝代替。

（3） 安装木台

木台槽口宽度与进出木台的导线宽度基本一致；

槽口压紧导线；

导线穿出木台的小孔位置应根据电器元件上接线孔的位置来决定；

固定用木螺钉不宜过长。

（4） 安装开关

安装拉线开关时，拉线方向应竖直向下；安装平开关时，拨动钮应垂直方向固定。

固定用木螺钉大小要适中。
