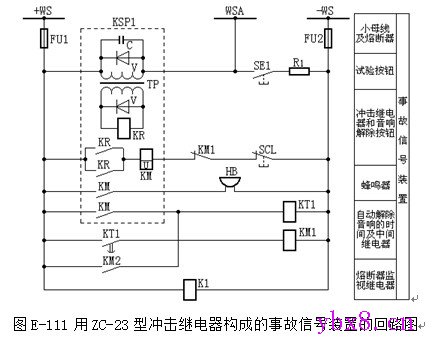

9、根据图E-111说明各符号元件的名称及动作过程。
答：常用中央复归能重复动作的事故信号装置。所谓 中央复归能重复动作的事故信号，是指断路器自动跳闸后，为使值班人员不受音响信号长期干扰而影响事故处理，可以保留绿灯闪光信号而仅将音响信号立即解除。
图E-111中KSP1为ZC—23型冲击继电器，脉冲变流器T一次侧并联的二极管V和电容器C起抗干扰作用；二次侧并联的二极管V的作用是将T的一次侧电流突然减小而在二次侧感应的电流旁路，使干簧继电器KR不误动（因干簧继电器动作没有方向性）。其原理是当断路器事故分闸或按下试验按钮SE1时，脉冲变流器T一次绕组中有电流增量，二次绕组中感应电流起动KR，KR动作后起动中间继电器KM。KM有两对触点，一对触点闭合起动蜂鸣器HB，发出音响信号；另一对触点闭合起动时间继电器KT1，经一定延时后，KT1起动KM1，KM1动作后，使KM失磁返回，于是音响停止，整个事故信号回路恢复到原始状态。

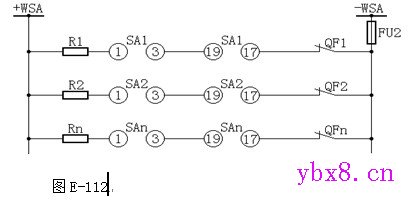

准备第二台断路器跳闸时发出音响，不对应启动回路如图E-112。图E-111中常开触点KM2是由预告信号装置引来的（见图E-113），所以自动解除音响用的时间继电器KT1和中间继电器KM1为两套音响信号装置所共用。
为能试验事故音响装置的完好与否，另设有试验按钮SE1，按SE1时，即可启动KSP1，使装置发出音响并按上述程序复归至原始状态。
按下手动复归按钮也可使音响信号解除。




10、根据图E-113说明各符号元件的名称及动作过程。
答：预告信号装置是当设备发生故障或某些不正常运行情况时能自动发出音响和光字牌灯光信号的装置。它可帮助运行人员及时地发现故障及隐患，以便采取适当措施加以处理，防止事故扩大。变电所常见的预告信号有：变压器轻瓦斯动作、变压器过负荷、变压器油温过高、电压互感器二次回路断线、直流回路绝缘降低、控制回路断线、事故音响信号回路熔断器熔断、直流电压过高或过低等。
预告信号一般发自各种监测运行参数的单独继电器，例如过负荷信号由过负荷保护继电器发出。
预告信号分瞬时预告信号和延时信号两种，对某些当电力系统中发生短路故障可能伴随发出的预告信号，例如：过负荷、电压互感器二次回路断线等，都应带延时发出，其延时应大于外部短路的最大切除时限。这样，在外部短路切除后，这些由系统短路所引起的异常就会自动消失，而不让它发出警报信号，以免分散运行人员的注意力。
目前，广泛采用的中央复归带重复动作的预告信号装置，其动作原理与事故音响信号装置相同，所不同的是只是用光字牌灯泡代替了事故音响信号装置不对应启动回路中的电阻R，并用警铃代替了蜂鸣器，图E-118所示为由ZC-23型冲击继电器构成的中央复归能重复动作瞬时预告信息装置接线图，其动作原理与图E-111相似，图中KM1由图E-117引来，用以自动解除音响，WSW1和WSW2为瞬时预告小母线。 (责任编辑：admin)
