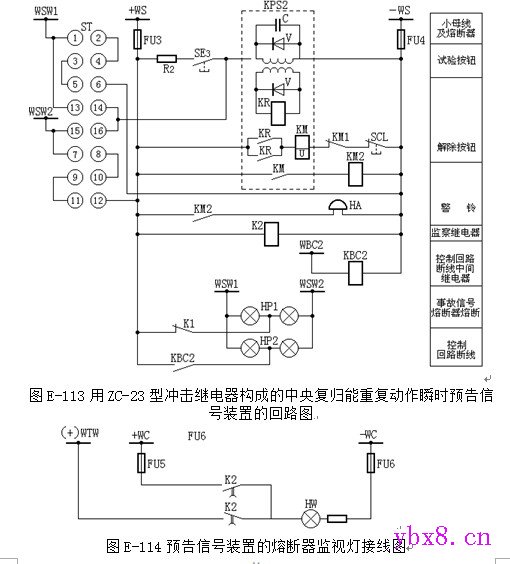

当设备发生不正常情况时，例如控制回路断线，则KBC2动作，其常开触点闭合，通过回路+WS KBC2常开触点 HP2 WSW1和WSW2 ST13-14 ST15-16 KSP2 -WS，使KSP2动作，触点KM2闭合，使警铃HA发出音响信号，同时光字牌HP2示出“控制回路断线”信号，按下解除按钮SCL，音响即可解除（也可经一定延时，自动解除），而光字牌信号直到故障消除，KBC2触点返回才会消失。由于采用了ZC-23型继电器，因而信号是可以重复动作的。为能经常检查光字牌灯泡的完好性，设有转换开关ST。处于“合”位时，ST触点1-2、3-4、5-6、7-8、9-10、11-12全接通，分别将信号电源+WS和-WS接至小母线WSW2和WSW1，使光字牌所有的灯泡亮。发预告信号时，两只灯泡是并联的，灯泡明亮，当其中一只灯泡损坏时，仍能保证发出信号。而试验光字牌时，两只灯泡则是串联的，因而灯光较暗，此时若一只灯泡损坏则该光字牌即不亮。 预告信号装置由单独的熔断器FU3、FU4供电，若FU3或FU4熔断则不能发出预告信号，所以对熔断器电源采用了灯光监视的方法。图E-119为预告信号装置的熔断器监视灯接线图。正常运行时，熔断器监视继电器K2带电，其常开触点闭合，中央信号屏上的白色指示灯HW亮；当FU3熔断时，K2失电，其常闭触点闭合，HW被接至闪光小母线（+）WTW上发出闪光。  11、根据图E-115说明线路定时限过电流保护的构成及动作过程。 答：如图E-115，当被保护线路发生故障时，短路电流经电流互感器TA流入KA1—KA3，短路电流大于电流继电器整定值时，电流继电器启动。因三只电流继电器触点并联，所以只要一只电流继电器触点闭合，便启动时间继电器KT，按预先整定的时限，其触点闭合，并启动出口中间继电器KOM。KOM动作后，接通跳闸回路，使QF断路器跳闸，同时使信号继电器动作发出动作信号。由于保护的动作时限与短路电流的大小无关，是固定的，固称为定时限过电流。
