三倍频发生器工作原理及试验接线图

时间:2014-08-27 10:04来源:未知 作者:y930712 点击: 次
三倍频发生器工作原理： 一个三相五柱变压器或由三个单相变压器组成，其一次侧接成星形，二次侧接成开口三角形，三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口

三倍频发生器工作原理： 一个三相五柱变压器或由三个单相变压器组成，其一次侧接成星形，二次侧接成开口三角形，三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（正序向量）的向量和为零，在合适的磁路饱合状态下工作时，变压器二次侧开口三角输出电压频率为150Hz的电源装置（包括滤波、无功补偿单元、调压单元、控制保护单元）。

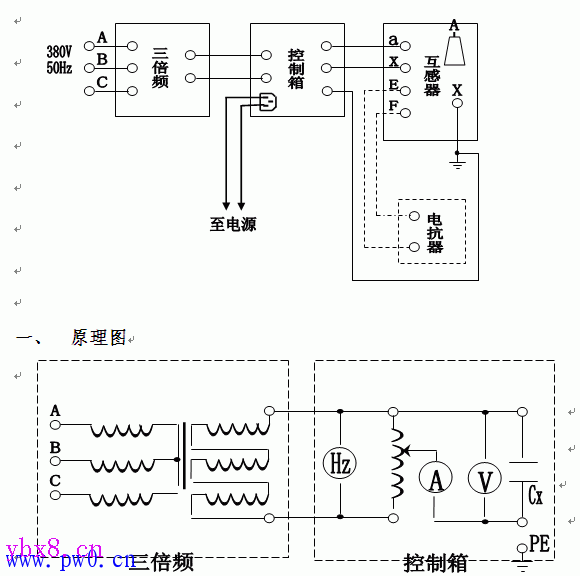

三倍频发生器试验接线图：
三倍频发生器工作原理及试验接线图
