什么是运算放大器?

时间:2023-09-06 11:26来源:未知 作者:admin 点击:
简介: 许多教材和参考指南将 运算放大器 (运放)定义为可以执行各种功能或操作(如放大、加法和减法)的专用 集成电路 ( IC )。 虽然我同意这个定义,但仍需注重 芯片 的 输入引脚的电

简介:

许多教材和参考指南将 运算放大器 (运放)定义为可以执行各种功能或操作(如放大、加法和减法)的专用集成电路(IC)。 虽然我同意这个定义,但仍需注重芯片的 输入引脚的电压 。

当输入电压相等时,运算放大器通常在线性范围内工作,而运算放大器正是在线性范围内准确地执行上述功能。 然而,运算放大器只能改变一个条件来使输入电压相等,即 输出电压 。 因此,运算放大器的输出通常以某种方式连接到输入,这种通常被称为 电压反馈 。

在本文中,我将解释一个通用电压反馈运算放大器的基本操作。

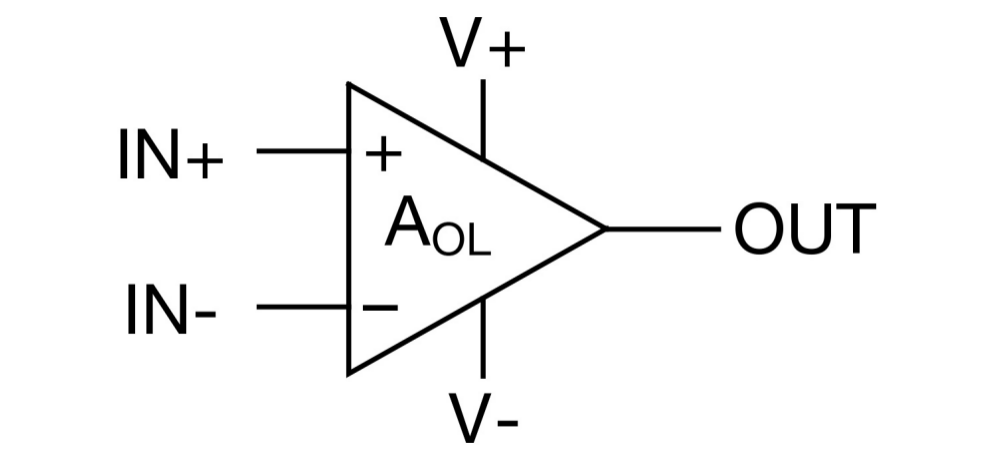

图1描述了运算放大器的 标准示意图符号 。 有两个输入端( IN+, IN- )、一个输出端( OUT )和两个电源端( V+, V- )。 这些端的名称可能因制造商而异,甚至单个制造商也可能使用不同的名称,但它们仍然是 相同的五个端 。

例如,您可能会看到Vcc或Vdd而不是V+。 又或者,您可能会看到Vee或Vss而不是V-。 电源端子的其他标签会有所不同,因为它们指的是器件内部的晶体管类型。 例如,当在运算放大器内部使用 双极结型晶体管 (BJT)时,电源对应于BJT的集电极和发射极:Vcc和Vee。 在运算放大器内部使用场效应晶体管FET)时,电源标签与FET的漏极和源极相对应:Vdd和Vss。 如今,许多运算放大器同时包含BJT和FET,因此V+和V-是常见的标签,与器件内部的晶体管无关。 简言之,不要太在意引脚标签,只要理解它们的作用即可。

什么是运算放大器?

图1: 通用型运算放大器示意图符号

等式1表示运算放大器的传递函数:

什么是运算放大器?

(1)

在等式1中,AOL被称为 “开环增益 ”。 在现代运算放大器中,它通常是一个非常大的值(120 dB或1,000,000 V/V)。 例如,如果IN+和IN-之间的电压差仅为1mV,运算放大器将尝试输出1000V! 在这种配置中,运算放大器不在线性区域内工作,因为输出不能使输入彼此相等(记住,理想情况下In+等于In-)。 因此,运算放大器需要一种方法来控制开环增益,即通过负反馈来实现。

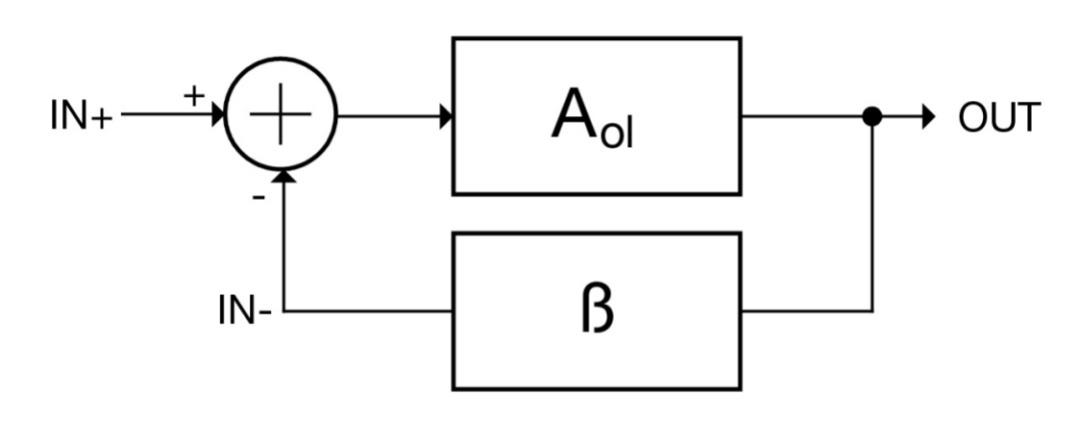

图2描述了作为反馈控制系统一部分的运算放大器。 您会注意到输出OUT通过一个标记为ß的块反馈到负输入IN-。 ß被称为反馈因子,通常使用电阻来降低输出电压。

什么是运算放大器?

图2:负反馈运算放大器

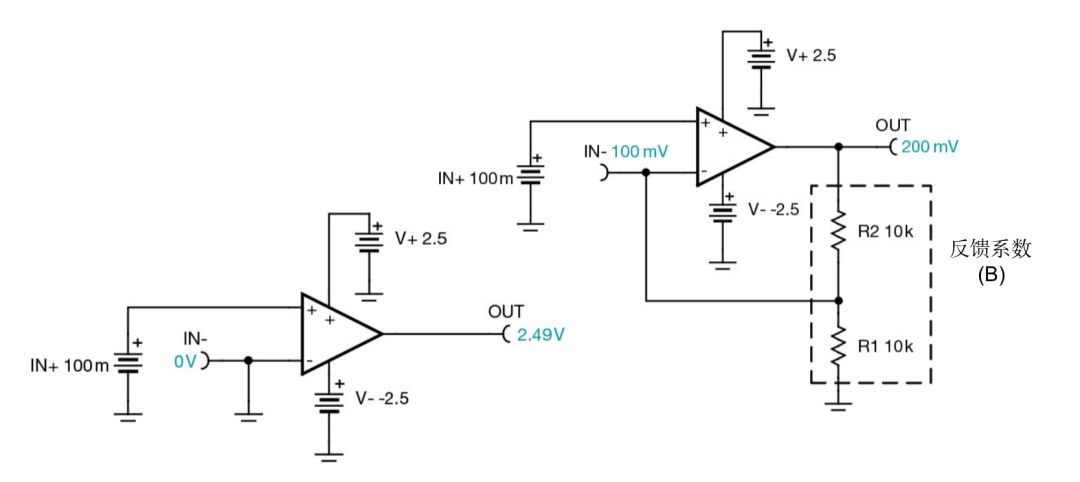

图3比较了开环运算放大器和负反馈运算放大器。 这些TINA-TI软件仿真电路采用的运放是近乎理想的运放,加了电源来限制输出电压。 注意,对于左侧的开环配置,输出几乎等于正电源(V+)。 这是因为输入引脚之间有一个很小的差异( 100mV )。 这种小电压被开环增益放大,开环增益会强制输出到其中一个电源电压。 在图3右侧的负反馈或闭环电路中,运算放大器输出上的分压器需要200 mV的输出电压,以便使反相和同相输入相等。

什么是运算放大器?

图3:开环(左)与负反馈(右)

输入电压的放大称为增益。 它是反馈回路中电阻值的函数。 等式2描述了图3中右边电路的增益方程,这就是所谓的同相放大器。 您将看到计算出的输出电压与仿真相符。 如果您想要了解有关此电路(以及其他常见的运算放大器电路,如缓冲器、同相放大器和差分放大器)的更多信息,您可以下载电子书 “模拟工程师电路指南:放大器” 。 ”

什么是运算放大器?

(2)

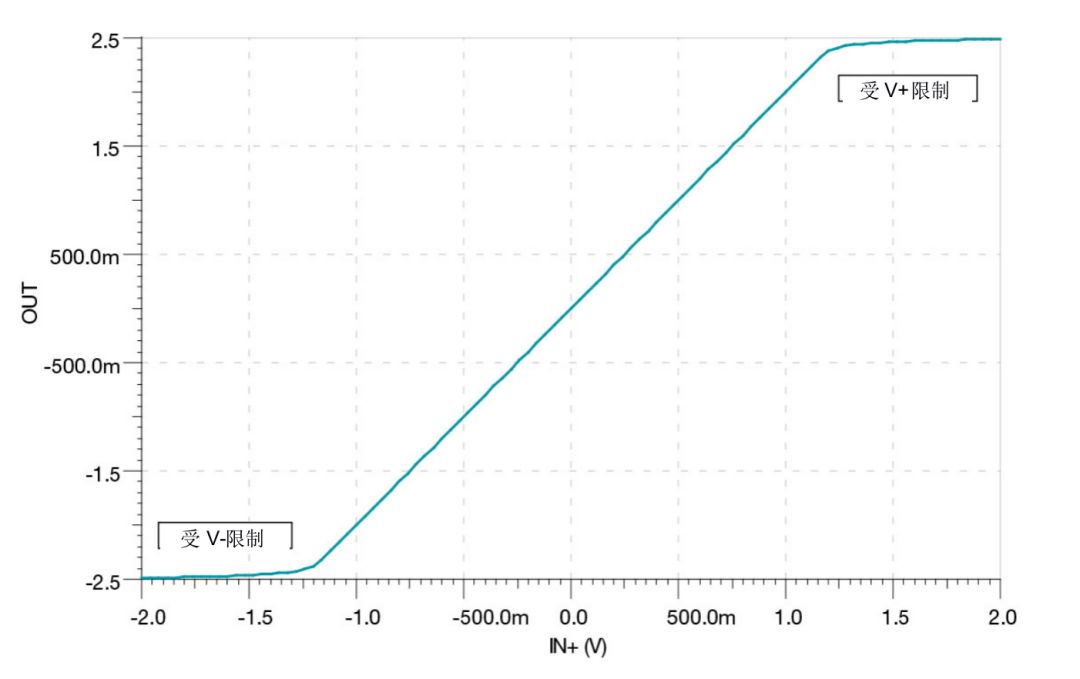

运算放大器的输出受到电源电压的限制。 图4是图3中同相放大器的输出电压与输入电压的关系图。 注意当输出接近正负电源时,输出由于饱和受限。

什么是运算放大器?

图4:同相放大器电路的输出与输入电压

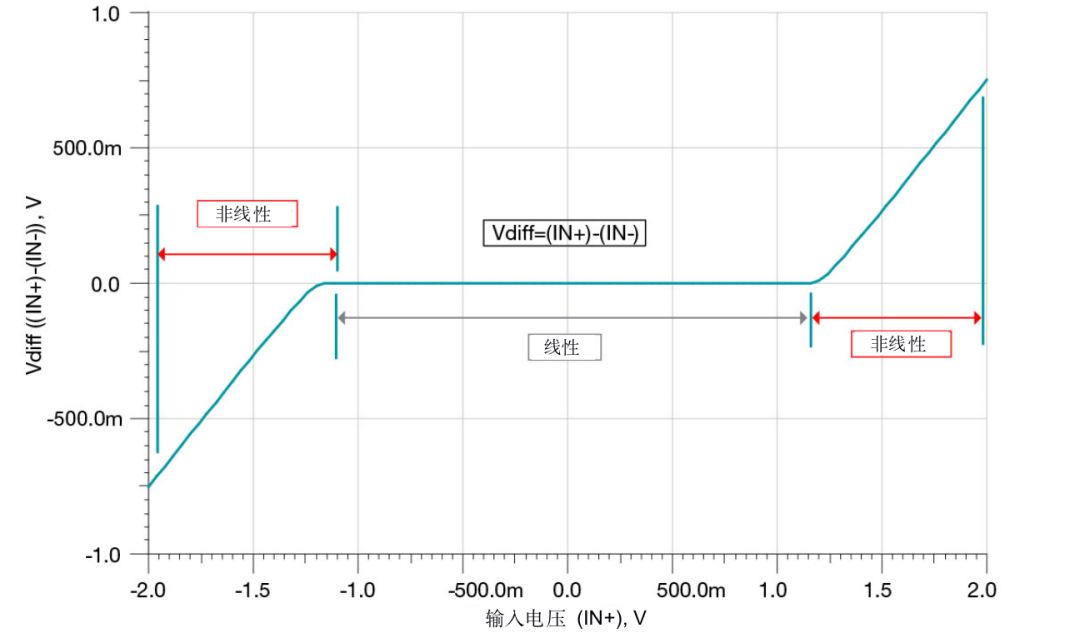

由于这个限制,在图5中可以看到,随着输出接近电源,输入引脚之间的电压差Vdiff增加。 只有当输入几乎相等时,运算放大器才在线性区域工作。

什么是运算放大器?

图5:同相放大器电路的Vdiff和IN+

为了更深入地了解运算放大器,请查看我们的模拟课程TI高精度实验室。 本课程将深入探讨运算放大器,并讨论输入失调电压(Vos)、输入偏置电流(IB)和输入/输出限制等基本非理想因素。 还有一些高级主题讲座,如运算放大器带宽(BW)、压摆率(SR)、噪声、共模抑制比(CMRR)、电源抑制比(PSRR)和稳定性。 除了讲座之外,有些主题还包括动手实验。 为了进行这些实验,您需要相应的运算放大器评估模块。

如果您喜欢DIY一些电路,那么可能会对通用DIY放大器电路评估模块(用于单通道运放)、双通道通用DIY放大器电路评估(用于双通道运放)或DIP封装转换评估模块(可与标准的打样板或电路试验板一起使用)感兴趣。 DIY-EVMs支持不同封装的运放,并具有许多标准运算放大器电路,如本文所述的同相放大器、反相放大器、缓冲器和滤波器(包括Sallen-Key和多反馈)。 由于双列直插式封装(DIP)转换EVM可以将许多标准的表面贴装封装转换为DIP,以便与电路试验板一起使用,因此您可以评估任何配置的放大器。

这就是运算放大器的 基本原理 :只有当输入引脚的电压相等时,运算放大器才是线性的。 然而,为了实现这一点,运算放大器只能调整其输出电压。 输出摆幅限制会导致输入电压差增大,从而导致非线性。
