先积集成 ▏零漂运算放大器介绍

时间:2023-09-27 11:27来源:未知 作者:admin 点击:
零漂 运算放大器 Zero-Drift Op-Amps 零漂移 放大器 是指失调电压漂移接近于0的放大器。它连续自动校正任何直流误差,实现超低水平失调电压的时间漂移和温度漂移。 零漂移放大器的常见

零漂运算放大器

Zero-Drift Op-Amps

零漂移放大器是指失调电压漂移接近于0的放大器。它连续自动校正任何直流误差,实现超低水平失调电压的时间漂移和温度漂移。

零漂移放大器的常见特性包括:超低失调电压和温漂、高开环增益、高电源抑制比、高共模抑制比以及接近零1/f噪声。

用于精密测量的零漂移放大器,是代表业界最高设计水平的高端模拟产品

先积集成

Linearin零漂移放大器采用专利技术和优化的电路拓扑结构,具有极低的失调电压、温漂系数以及电压噪声,并具备极高的开环增益、CMRR和PSRR,实现了传感器信号调理所需的高精度水平。

LINEARIN

Linearin专利的连续共模反馈控制使这些器件具有业界最快的阶跃响应,并有效降低了信号输出的差错;内部专有技术的高性能时序电路,可确保该器件的持久稳定运行。

Features and Benefits产/品/特/性01LTC855x先积集成 ▏零漂运算放大器介绍

供电电压:1.8 V ~ 5.5 V

共模电压范围:Vs- -0.1V ~ Vs+ +0.1V

最大失调电压:±8μV

温漂系数:±40nV/℃

开环增益:112dB

增益带宽:1.5MHz

压摆率:1.2 V/μs

电源抑制比:126dB

共模抑制比:130dB

电压噪声:0.45 μVpp

静态电流:125μA

工作温度范围:-40~125℃

先积集成 ▏零漂运算放大器介绍

02LTA815x先积集成 ▏零漂运算放大器介绍

供电电压:4.5 V ~ 48 V

共模电压范围:Vs- ~ Vs+ -1.5V

最大失调电压:±30μV

温漂系数:±50nV/℃

开环增益:136dB

增益带宽:1MHz

压摆率:1.2 V/μs

电源抑制比:132dB

共模抑制比:130dB

电压噪声:0.32 μVpp

静态电流:142μA

工作温度范围:-40~125℃

03LTC833x先积集成 ▏零漂运算放大器介绍

最大输入失调电压:± 15 μV

最大温漂:± 50 nV/℃

开环增益: 130 dB

电源纹波抑制比:126 dB

共模抑制比: 130 dB

噪声: 1.1 μVpp

带宽:350KHz

静态电流:26 μA

工作温度范围:-40~125℃

供电电压:1.8 V ~ 5.5 V

共模电压范围:Vs- -0.1V ~ Vs+ +0.1V

先积集成 ▏零漂运算放大器介绍先积集成 ▏零漂运算放大器介绍

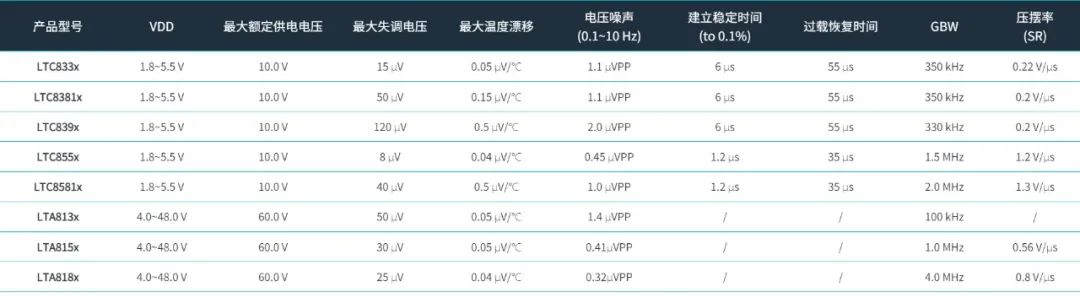

Product parameters产/品/参/数

先积集成 ▏零漂运算放大器介绍

先积集成 ▏零漂运算放大器介绍

Applications主/要/应/用

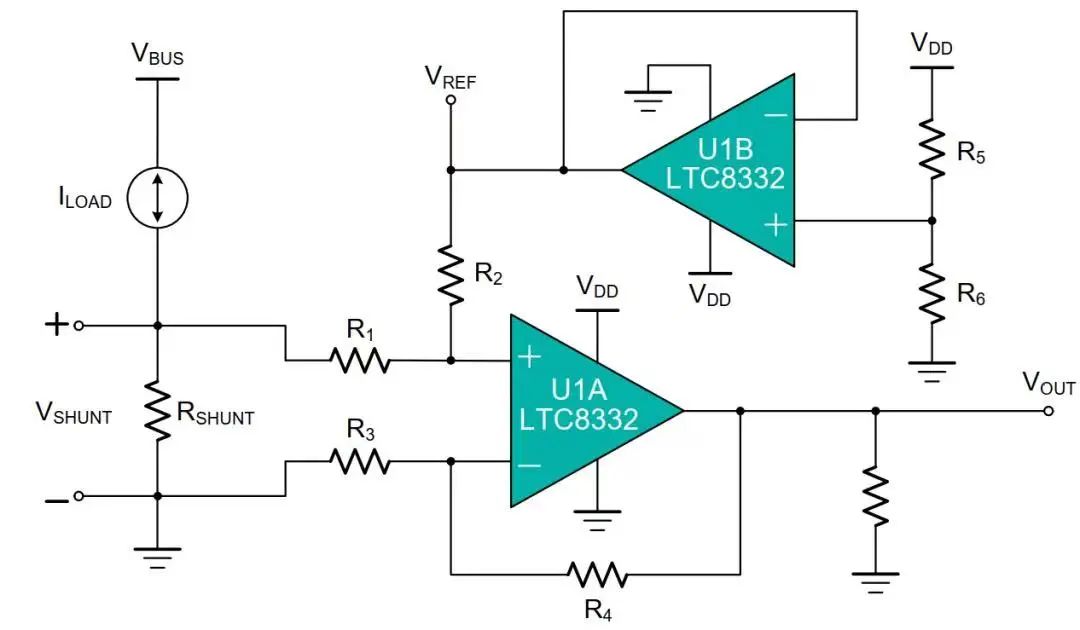

零漂移放大器常用于使用低幅度信号、低带宽、要求高闭环增益的精密应用。此类应用包括:精密电子秤、精密电流传感器、桥式传感器、热电偶传感器、气体传感器、医疗仪器和精密计量设备等等。

LINEARIN先积集成 ▏零漂运算放大器介绍

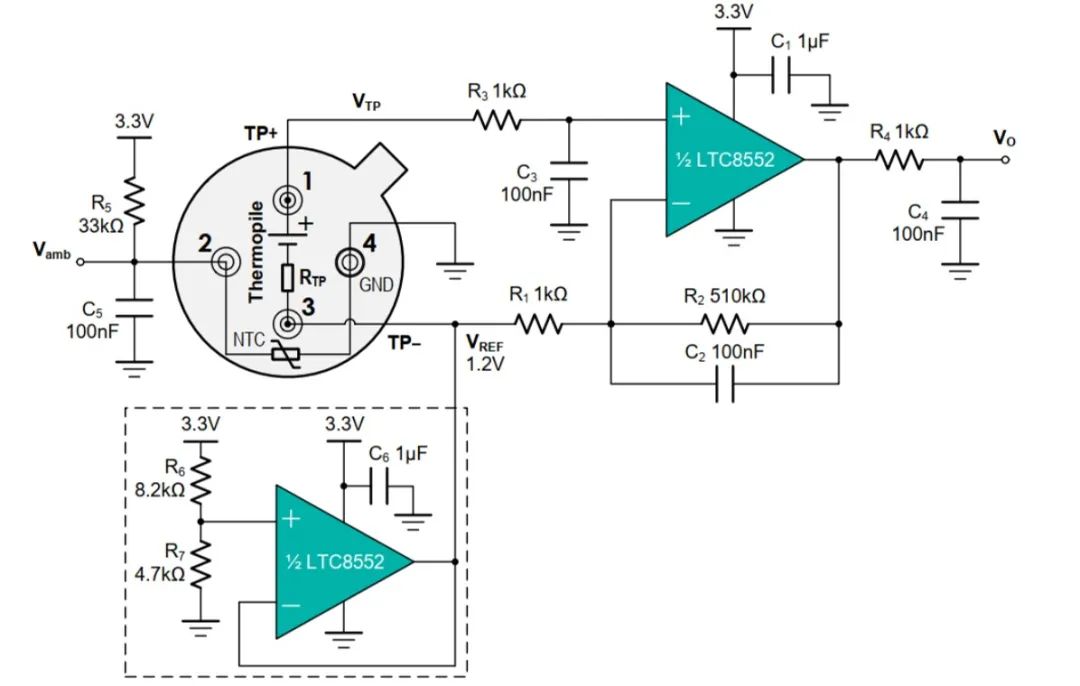

非接触式体温计

先积集成 ▏零漂运算放大器介绍

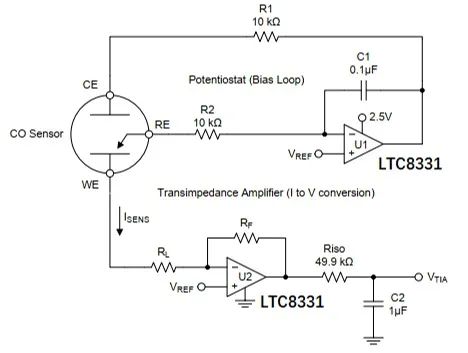

电化学传感器

先积集成 ▏零漂运算放大器介绍

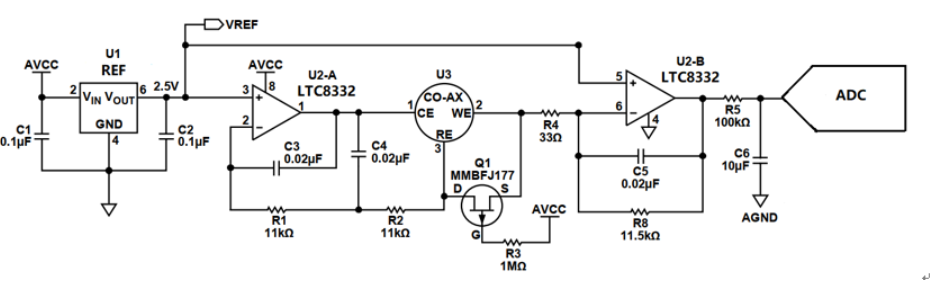

三端气体传感器

先积集成 ▏零漂运算放大器介绍

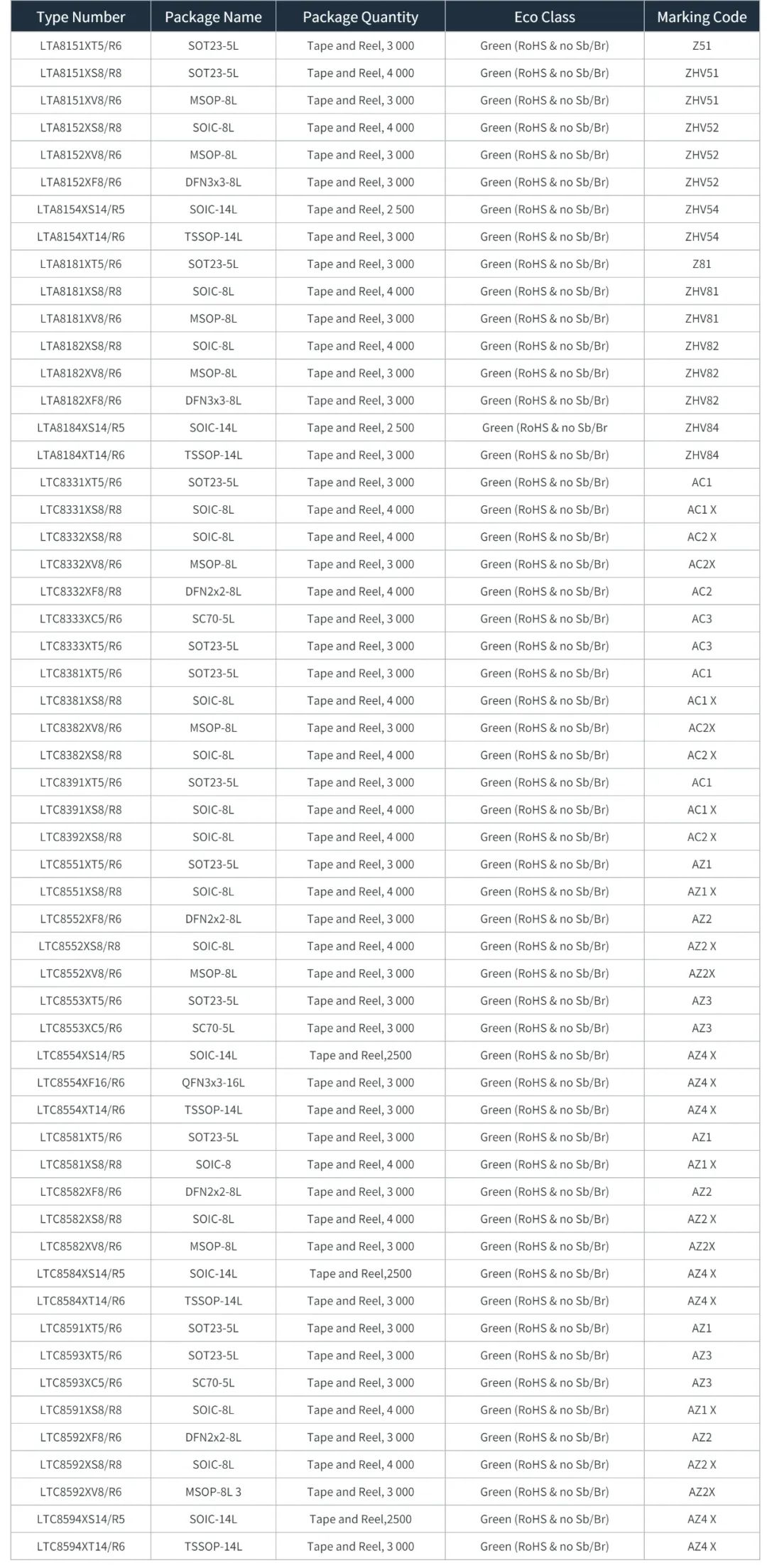

Ordering Information订/购/信/息

先积集成 ▏零漂运算放大器介绍

全文完 (责任编辑:admin)
