与其他电子设备一样，近年来对电机智能化、小型化、高效化的需求日益高涨。这是因为全球近50%的电力需求均使用电机驱动，满足这些需求已成为当务之急。

BD9227F根据MCU生成的PWM信号来线性控制输出电压，从而成为可通过以往的分立结构很难实现的高精度来控制DC风扇电机旋转速度的业界首款＊电源IC。集成为IC后使控制进一步优化，不仅效率大幅提升，还可减少部件数量、提高开关速度，实现外围元器件的小型化，从而大大缩减安装面积。　（*截至2016年11月18日ROHM调查数据）

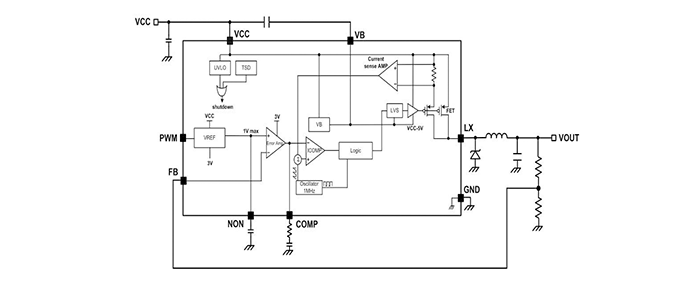

BD9227F是20V输入、1A输出的非同步（二极管）整流PWM控制降压型转换器，非常适用于DC风扇电机用电源。内置高边功率MOSFET，工作频率1MHz恒定。采用电流模式控制，相位补偿简单，外置部件少，输出电容器可使用陶瓷电容器。另外，搭载过电流/过电压保护、热关断、欠压锁定功能，采用小型SOP8封装。其特点如下。

BD9227F

【特点】

工作输入范围更宽（Vcc）：6V～20V

输出电压范围：Vcc×0.25～Vcc

内置20V/200mΩ功率MOSFET

工作频率：1MHz（typ）恒定

精密基准：±1.0%（Ta=25℃）±2.0%（整个温度范围）

最大输出电流：1A（max）

电流模式

过电流Hiccup保护

UVLO、OVP、TSD保护

工作温度范围：-40℃～+85℃

【应用】

DC风扇电机

家电等

【封装】

小型SOP8封装：5.00mm×6.20mm×1.71mm

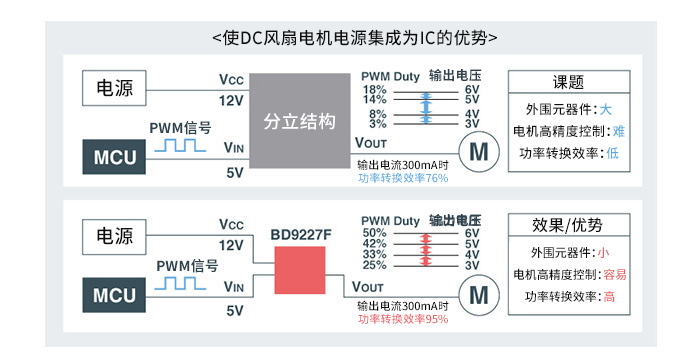

将分立结构集成为IC

搭载于冰箱等的DC风扇电机的电源，以往多由分立部件组成。通过将这些分立部件集成为IC，实现了高精度控制、效率提升、部件数量减少、高速工作，以及外围元器件的小型化。与分立结构相比，效率可提升19%、安装面积可减少75%。
