电路图按大类分为电气电路图、电子电路图。电气电路图通常指的是强电。电子电路图通常指的是弱电。按功能可分为原理图、布局图、接线图等。以上我们可以统称为电路图。
打个比喻，电路图就好比地图，电路图中的每个元器件就是地图中的城市和村庄。连接元器件的导线就是道路。这样理解看图就容易得多了。
一、图纸的作用
1.原理图是体现设计人员的设计思想的一种语言。为什么这样说呢？因为只要是懂这种语言的人看到这张图，就能知道这台设备或者这个设施的控制逻辑。一旦有了故障，维修人员可以依据原理图很快的查出故障点，排除故障。
2.布局图和接线图的作用是指导安装人员规范安装。什么部件安装在什么位置，哪根线接在哪个点都会很清楚。
二、看图的基本要求

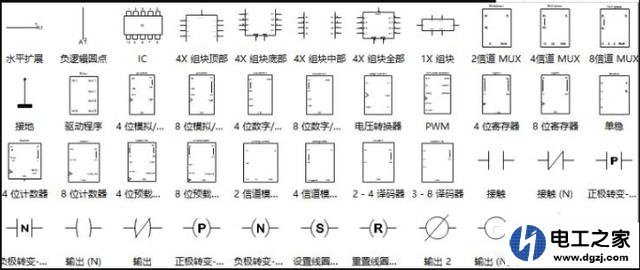

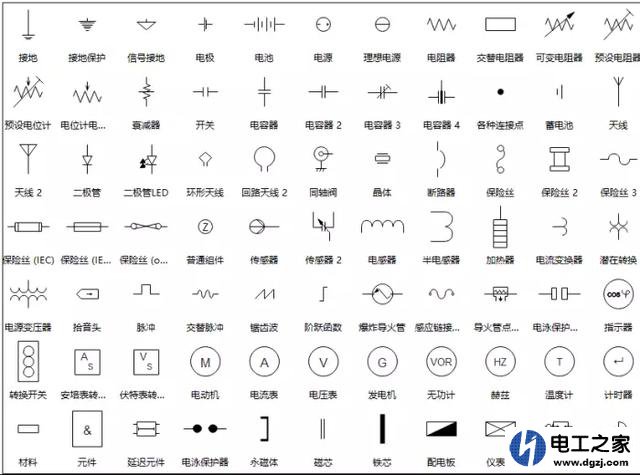

1.要能识别图中元器件的类别、代号和它的作用。

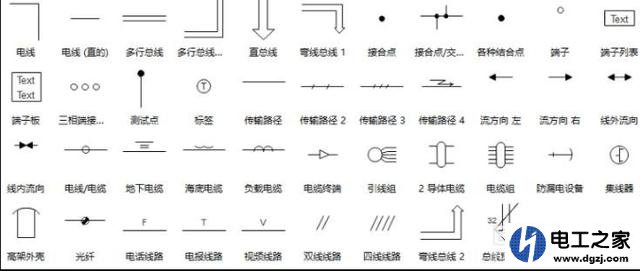

2.识别导线的联接模式，两根导线交叉处不带点的即不相交。交叉处带点的即两线相交。
三、看图的基本方法

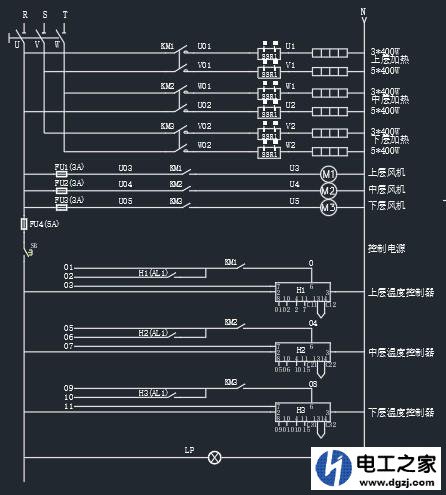

1.电气电路图中分清主电路和控制电路。所谓主电路就是直接带负载的电路。控制电路就是控制主电路通断的电路。看电气图一般是先看主电路，再看控制电路。

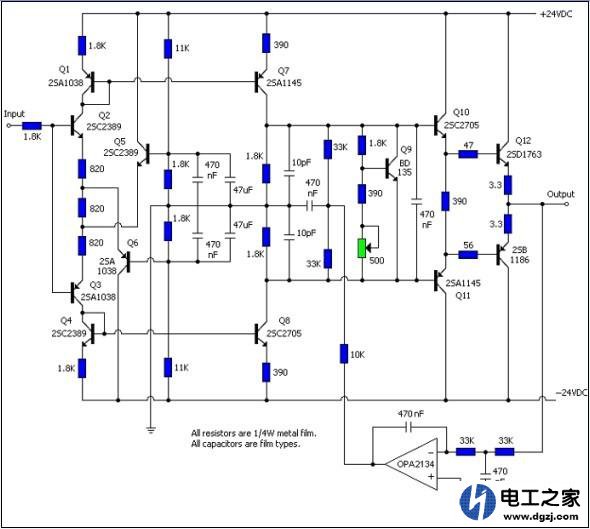

2.电子电路图中可以将电路按功能分成若干部分。比如:电源部分、信号接收部分、功率放大部分等等。电子电路图中一般先看电源部分，再看其它功能部分。
以上是我个人的经验之谈，希望对你有用。


知道各个符号对应什么元件 然后安装图纸要求，先配主电路，再配控制回路，一样一样来。
