集电极接5V，用12V接到基极是可以控制三极管的导通的
设计线路时候需要知道负载电阻的大小和三极管型号，通过计算基极的电阻，让三极管两个PN结均正向导通，基极(b)极电流足够，就可以让三极管饱和导通了

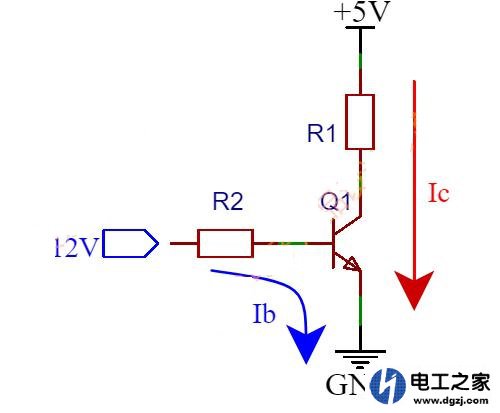

以S8050三极管（NPN）作为例子计算三极管的饱和导通
饱和导通需要三极管两个PN结正向导通，Vb>Vc;Vb>Ve

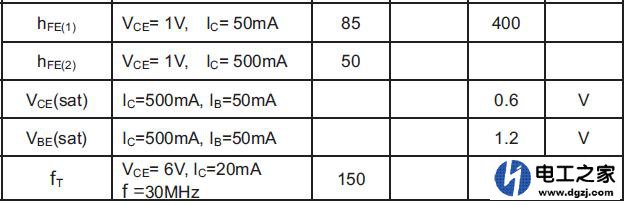

饱和导通时Vcb=0.6V;Vbe=1.2V

假设连接在三极管的负载（R1）内阻为200Ω（欧姆）
Ic=(5V-Vce)/R1=(5V-0.6V)/200=0.021A
以β=85（三极管放大倍数）计算，Ib=Ic/β=0.021/85=0.000247A=0.247mA；也就是说保证流过R2的电流Ib大于0.247mA就可以让三极管饱和导通；
Ib=(12V-Vbe)/R2
R2=(12V-Vbe)/(12V-1.2V)/0.000247=43725Ω（欧姆）=43.7K
为了保证Ib电流足够，让三极管饱和导通，R2一般再用小一点，可以用33K的电阻。

所以集电极接5V，用12V接到基极控制三极管的导通需要知道负载电阻的大小和使用的NPN三极管的参数，再计算出基极(b)的电阻的大小，让NPN三极管实现饱和导通就可以了。 (责任编辑：admin)
